三、凸透镜成像的规律-(2)VIP免费

三、凸透镜成像的规律-(2)_第1页
1/16
三、凸透镜成像的规律-(2)_第2页
2/16
三、凸透镜成像的规律-(2)_第3页
3/16

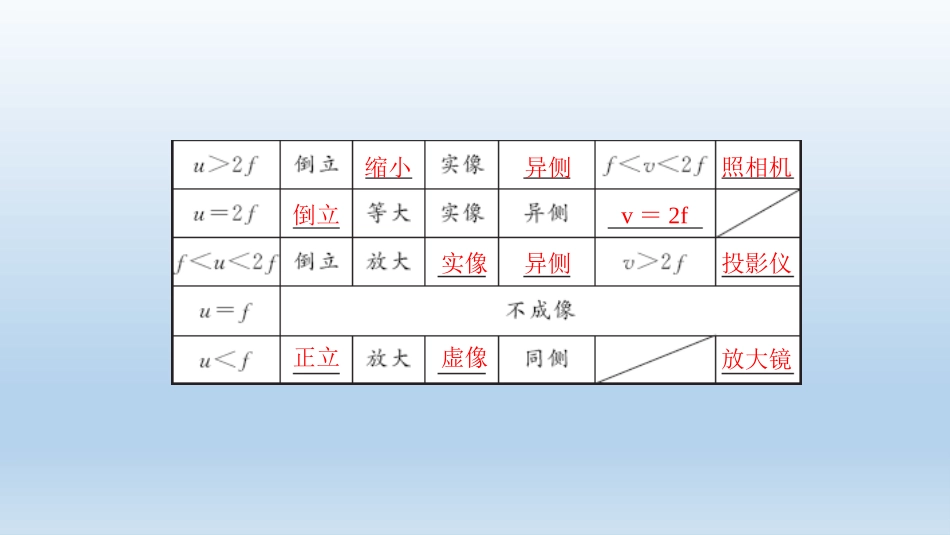

透镜及其应用复习凸透镜成像规律(静态)缩小异侧照相机倒立v=2f实像异侧投影仪正立虚像放大镜例题1(2018淮安)如图所示,蜡烛在光屏上成清晰的像,凸透镜焦距为18cm。下列说法正确的是()A、所成的像是虚像B、所成的像是倒立、放大的C、蜡烛向左移动所成的像变大D、照相机是利用这一成像原理制成的B例题2(2018南京)在“探究凸透镜成像规律“实验中,凸透镜焦距为10cm,蜡烛、透镜和光屏的位置如图所示。(1)图中光屏上呈一清晰的像,该像是倒立、_______的实像(2)图中固定蜡烛位置不变,将透镜移到60cm刻度线处,要在光屏上再次看到清晰的像,应将光屏向_______移动等大右(3)图中固定透镜位置不变,将蜡烛移到45cm刻度线处,移动光屏_______(选填“能”或“不能”,下同)承接到像,把光屏放在蜡烛的左侧,移动光屏_______承接到像。(4)图中将一个眼镜片放在透镜和烛焰之间,光屏上的像变模糊了,将光屏向左移动,光屏上再次呈现清晰的像,该眼镜片是_______(选填“近视“或“远视”)眼镜的镜片。不能不能远视凸透镜成像规律(动态)成实像时,物距越小,像距,像。成虚像时,物距越小,像。越大越小越大例题3(2018常州)蝴蝶研究专家章丽晖在茅山首次发现国家二级保护动物-中华虎风蝶,他先用相机拍摄了蝴蝶休憩的照片甲,为了拍摄照片乙,应()A.相机适当靠近蝴蝶,镜头略向外伸B.相机适当靠近蝴蝶,镜头略向内缩C.相机适当远离蝴蝶,镜头略向外伸D.相机适当远离蝴蝶,镜头略向内缩A特殊光线例题4(2018常州)透镜左侧有一点光源S发出两条光线,经透镜折射后在右侧的出射光线如图所示,请在图中通过光路作图标出点光源S的位置例题5(2018苏州)学过透镜知识后,小明实验小组在光学实验室(暗室)想对学过的知识进行深入研究,可用的器材有:光源S(视为点光源)、圆形凸透镜(直径为D)、光具座、光屏(足够大)。经讨论他们决定先从測凸透镜的焦距开始。(1)在光屏中央画一个与凸透镜直径相同的圆,找出圆心O′。(2)将光源、凸透镜和光屏放在光具座上,调节它们的高度,使光源、凸透镜光心和_____在同一水平直线上。(3)固定凸透镜的位置,将光源从紧贴凸透镜的位置缓慢向外移动,直到光屏上的光斑________________,就可以从光具座上读出凸透镜的焦距,此时各器材在光具座上的位置如图甲所示,该凸透镜的焦距为_____cm。O'与所画的圆重合20.0(4)为了验证测出的焦距值是否准确,小明提出可以左右移动光屏,若光屏上的光斑大小不变,则测出的焦距准确。若向右移动光屏,光斑变大,说明本次测出的凸透镜的焦距比真实值_____。(5)在移动光屏的过程中,小明发现在光屏上光斑外侧还有一个暗环,他猜想可能是凸透镜的边框造成的,于是他拆除边框直接将凸透镜固定在光具座上,进行实验验证,发现暗环仍然存在。你认为暗环是如何形成的?__________________________________________。若光源S在左焦点上,光屏在右焦点处,如图乙所示,请你算出此时暗环的面积等于_____。透镜外侧沿直线传播的光与经过透镜折射的光在光屏上形成的无光区3/4πD2小例题6(2018南通)学习小组用图甲所示的圆柱形纸质套筒做“探究小孔成像规律”的实验,发现像的大小不同,亮度也不一样.(1)关于像的亮度与哪些因素有关,他们提出以下猜想:猜想1:与小孔到光屏的距离有关;猜想2:与小孔的形状有关;猜想3:与小孔的大小有关.①类比利用太阳光测凸透镜焦距时,光屏从焦点处远离透镜过程中,光斑越大越暗的现象,可判断猜想1是_________的.②验证猜想2时,固定烛焰、纸筒和光屏的位置,更换使用如图乙所示的三个小孔进行实验,分别观察比较所成像的亮度.他们实验中存在的问题是________________.正确没有控制孔的大小相同③为验证猜想3,固定烛焰、小孔和光屏位置,只改变圆孔直径,观察到的现象如下表.实验现象表明:在小孔成像清晰时,_____________________.(2)学习小组对像的清晰度与亮度问题作进一步探究.①在纸筒底部中心开一小孔a,又在a上下等距的位置再开两个小孔b、c,光屏上观察到三个像.在b、c两孔处放置两相同的三棱镜,移动光屏到图丙位置时,光屏...
