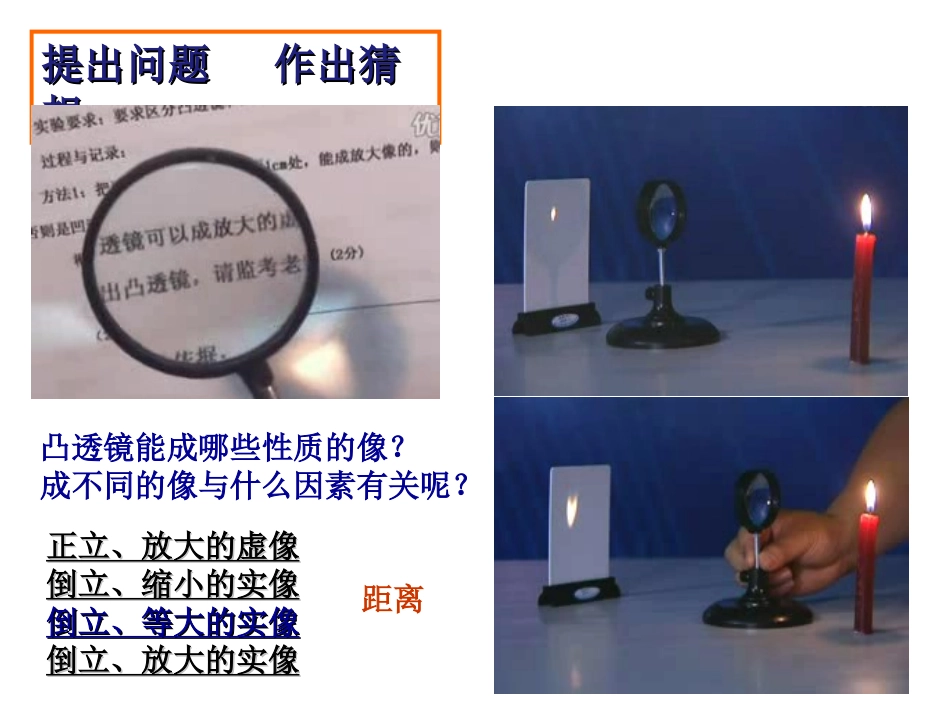

探究凸透镜成像的规律成田简朴初级中学王佳忠成田简朴初级中学王佳忠1．生活中的凸透镜能成什么样的像？倒立、放大的实像倒立、缩小的实像正立、放大的虚像一、观察与思考提出问题作出猜提出问题作出猜想想凸透镜能成哪些性质的像？成不同的像与什么因素有关呢？正立、放大的虚像正立、放大的虚像倒立、缩小的实像倒立、缩小的实像倒立、等大的实像倒立、等大的实像倒立、放大的实像倒立、放大的实像距离方法1：平行光聚焦法将一束______照到凸透镜的一侧，在凸透镜的另一侧放置光屏，来回移动光屏，直到找到最___最___的点，那就是焦点。焦点到凸透镜的距离即焦距f=______cm。课堂活动平行光小亮1010cm一、活动1.测焦距概念概念物距(u)：物体到透镜光心的距离.像距(v)：像到透镜光心的距离.注意相减实像是实际光线聚集而成的，可以用光屏呈现.虚像是反射或折射光线反向延长线的交点，不能用光屏来呈现.实像都是倒立的，虚像都是正立的。二、活动2．凸透镜成像规律1.实验器材应怎样安装？应当如何调节？目的是什么？2.固定凸透镜位置，怎样确定像的位置？什么时候的像才是最清晰的？3.当蜡烛向焦点处靠近，即物距减小时，像距如何变化？像的大小如何变化？4.当成实像时，用书遮去凸透镜的上半部分，观察光屏上能否成完整的像？像的亮度如何变化？5.继续移近蜡烛，使物距u2fU=f不成像无穷U＜f正立放大虚像任意成像规律分析结论分析结论活动5.调焦环：调节镜头到胶片的距离（像距）镜头(凸透镜)投影片（物）像屏幕凸透镜的作用投影片上的图案在一倍焦距到两倍焦距间，从而在光屏上形成一个放大的、倒立的实像.投影仪平面镜平面镜的作用改变光的传播方向，使像竖直成在屏幕上。灯泡的作用是增加投影片的亮度，使投影更清晰。..物体位于焦点以内即(u<1f)时，成正立的、放大的、像虚放大镜三、反馈练习：1．在做“凸透镜成像规律”的实验时,某同学在光具座上将蜡烛放置在凸透镜前,然后移动光屏,可他无论怎样移动光屏,都无法在光屏上观察到烛焰的像。请你分析发生这一现象可能原因。ADBCF2fF光屏三、反馈练习：2．（1）如图所示，把点燃的蜡烛放在___处，光屏上出现缩小的像，把点燃的蜡烛放在_____处，光屏上出现放大的像；放在_____处时，光屏上不会成像。（2）在物距不断减小的过程中，像距不断_____，像的大小不断______；当物距小于_____时，无论怎样移动光屏，都不能在光屏上得到烛焰的像。ADBCF2fF光屏作业：第99页动手动脑学物理1、2、4。
