河北省行唐县第一中学2013-2014学年高二物理上学期期中考试试题VIP免费

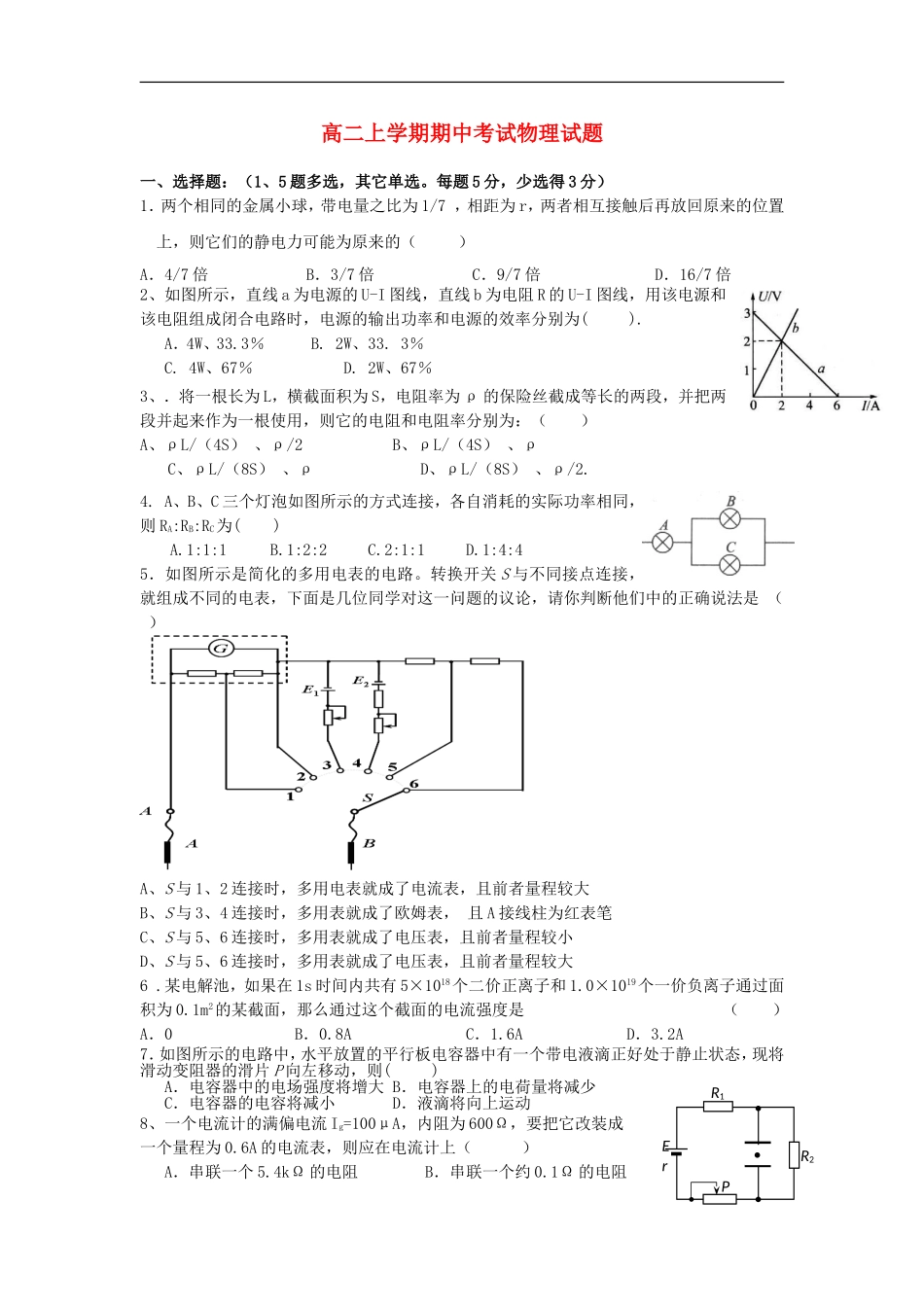

河北省行唐县第一中学2013-2014学年高二物理上学期期中考试试题_第1页
1/5

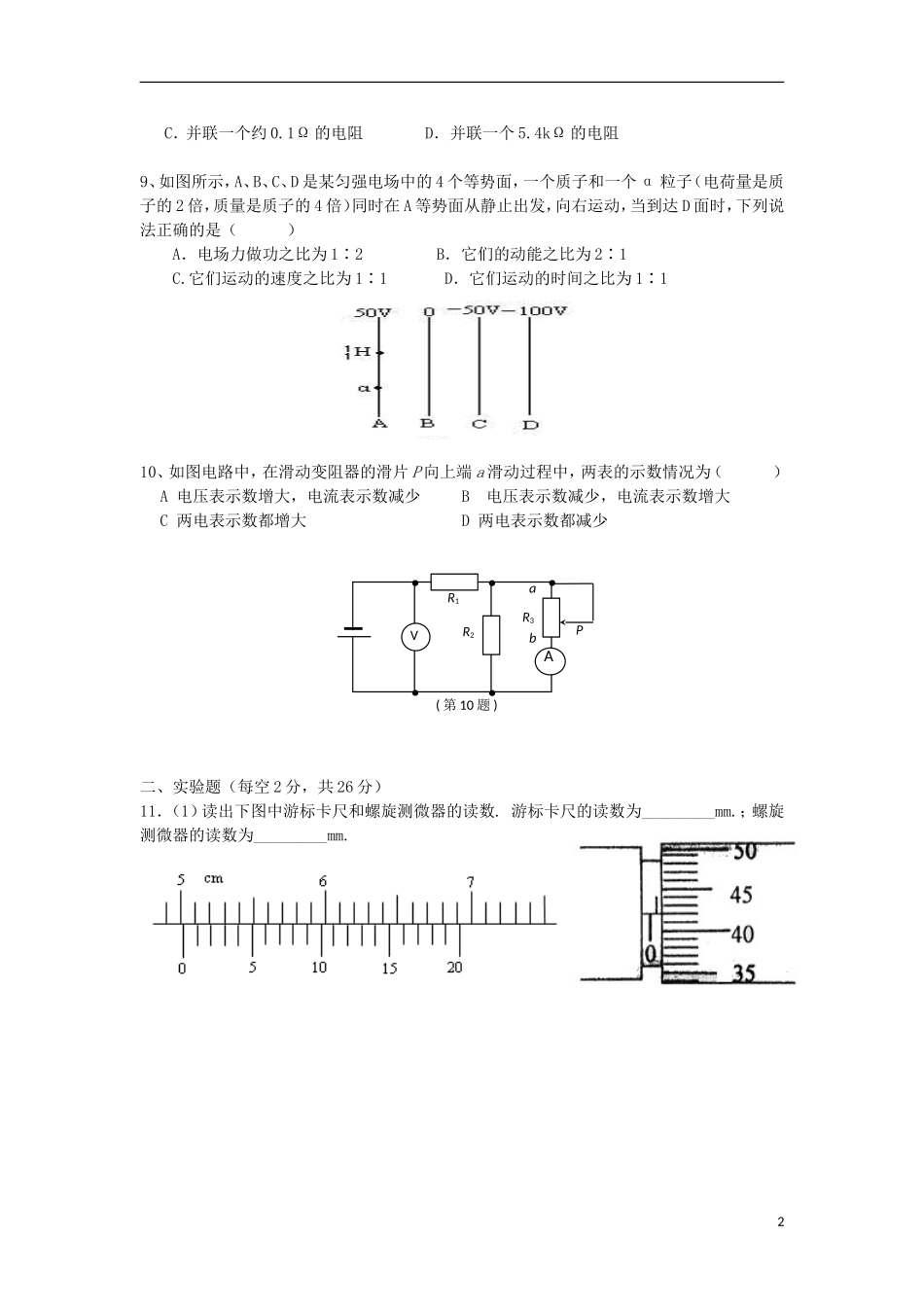

河北省行唐县第一中学2013-2014学年高二物理上学期期中考试试题_第2页
2/5

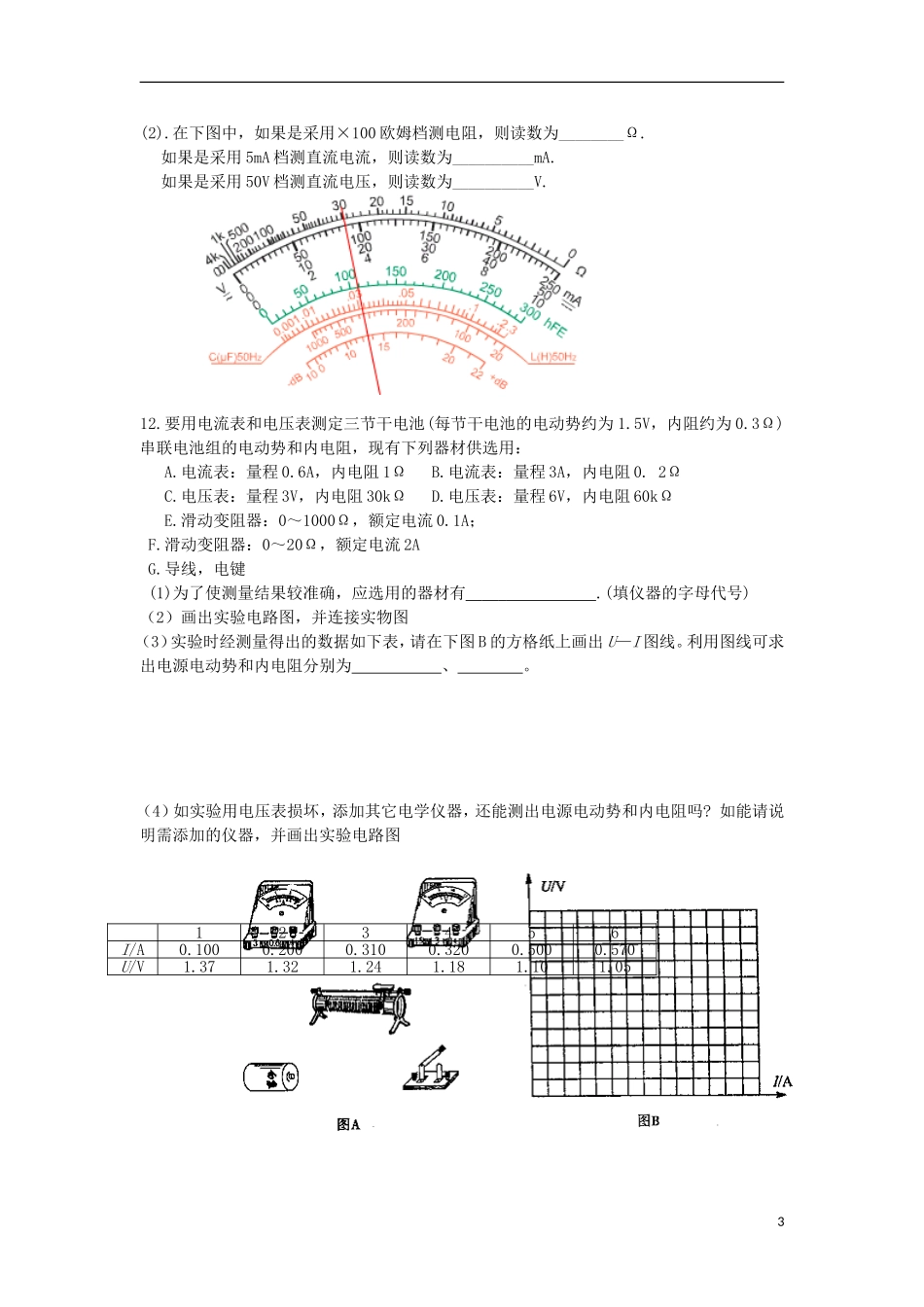

河北省行唐县第一中学2013-2014学年高二物理上学期期中考试试题_第3页
3/5
高二上学期期中考试物理试题一、选择题:(1、5题多选,其它单选。每题5分,少选得3分)1.两个相同的金属小球,带电量之比为1/7,相距为r,两者相互接触后再放回原来的位置上,则它们的静电力可能为原来的()A.4/7倍B.3/7倍C.9/7倍D.16/7倍2、如图所示,直线a为电源的U-I图线,直线b为电阻R的U-I图线,用该电源和该电阻组成闭合电路时,电源的输出功率和电源的效率分别为().A.4W、33.3%B.2W、33.3%C.4W、67%D.2W、67%3、.将一根长为L,横截面积为S,电阻率为ρ的保险丝截成等长的两段,并把两段并起来作为一根使用,则它的电阻和电阻率分别为:()A、ρL/(4S)、ρ/2B、ρL/(4S)、ρC、ρL/(8S)、ρD、ρL/(8S)、ρ/2.4.A、B、C三个灯泡如图所示的方式连接,各自消耗的实际功率相同,则RA:RB:RC为()A.1:1:1B.1:2:2C.2:1:1D.1:4:45.如图所示是简化的多用电表的电路。转换开关S与不同接点连接,就组成不同的电表,下面是几位同学对这一问题的议论,请你判断他们中的正确说法是()A、S与1、2连接时,多用电表就成了电流表,且前者量程较大B、S与3、4连接时,多用表就成了欧姆表,且A接线柱为红表笔C、S与5、6连接时,多用表就成了电压表,且前者量程较小D、S与5、6连接时,多用表就成了电压表,且前者量程较大6.某电解池,如果在1s时间内共有5×1018个二价正离子和1.0×1019个一价负离子通过面积为0.1m2的某截面,那么通过这个截面的电流强度是()A.0B.0.8AC.1.6AD.3.2A7.如图所示的电路中,水平放置的平行板电容器中有一个带电液滴正好处于静止状态,现将滑动变阻器的滑片P向左移动,则()A.电容器中的电场强度将增大B.电容器上的电荷量将减少C.电容器的电容将减小D.液滴将向上运动8、一个电流计的满偏电流Ig=100μA,内阻为600Ω,要把它改装成一个量程为0.6A的电流表,则应在电流计上()A.串联一个5.4kΩ的电阻B.串联一个约0.1Ω的电阻1ErR1PR2C.并联一个约0.1Ω的电阻D.并联一个5.4kΩ的电阻9、如图所示,A、B、C、D是某匀强电场中的4个等势面,一个质子和一个α粒子(电荷量是质子的2倍,质量是质子的4倍)同时在A等势面从静止出发,向右运动,当到达D面时,下列说法正确的是()A.电场力做功之比为1∶2B.它们的动能之比为2∶1C.它们运动的速度之比为1∶1D.它们运动的时间之比为1∶110、如图电路中,在滑动变阻器的滑片P向上端a滑动过程中,两表的示数情况为()A电压表示数增大,电流表示数减少B电压表示数减少,电流表示数增大C两电表示数都增大D两电表示数都减少二、实验题(每空2分,共26分)11.(1)读出下图中游标卡尺和螺旋测微器的读数.游标卡尺的读数为_________mm.;螺旋测微器的读数为_________mm.2VAR1R2R3baP(第10题)(2).在下图中,如果是采用×100欧姆档测电阻,则读数为________Ω.如果是采用5mA档测直流电流,则读数为__________mA.如果是采用50V档测直流电压,则读数为__________V.12.要用电流表和电压表测定三节干电池(每节干电池的电动势约为1.5V,内阻约为0.3Ω)串联电池组的电动势和内电阻,现有下列器材供选用:A.电流表:量程0.6A,内电阻1ΩB.电流表:量程3A,内电阻0.2ΩC.电压表:量程3V,内电阻30kΩD.电压表:量程6V,内电阻60kΩE.滑动变阻器:0~1000Ω,额定电流0.1A;F.滑动变阻器:0~20Ω,额定电流2AG.导线,电键(1)为了使测量结果较准确,应选用的器材有.(填仪器的字母代号)(2)画出实验电路图,并连接实物图(3)实验时经测量得出的数据如下表,请在下图B的方格纸上画出U—I图线。利用图线可求出电源电动势和内电阻分别为、。(4)如实验用电压表损坏,添加其它电学仪器,还能测出电源电动势和内电阻吗?如能请说明需添加的仪器,并画出实验电路图123456I/A0.1000.2000.3100.3200.5000.570U/V1.371.321.241.181.101.053三.计算题(24分)13.(10分)电流表的满偏电流,把它改装成如图所示的两个量程的电压表,则和分别为多少答题纸二、实验题(26分)11、(1)(2)12.(1)(3)4(2)电路图(4)电路图(4)三计算题13.(10分)14(14分)5

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

河北省行唐县第一中学2013-2014学年高二物理上学期期中考试试题
