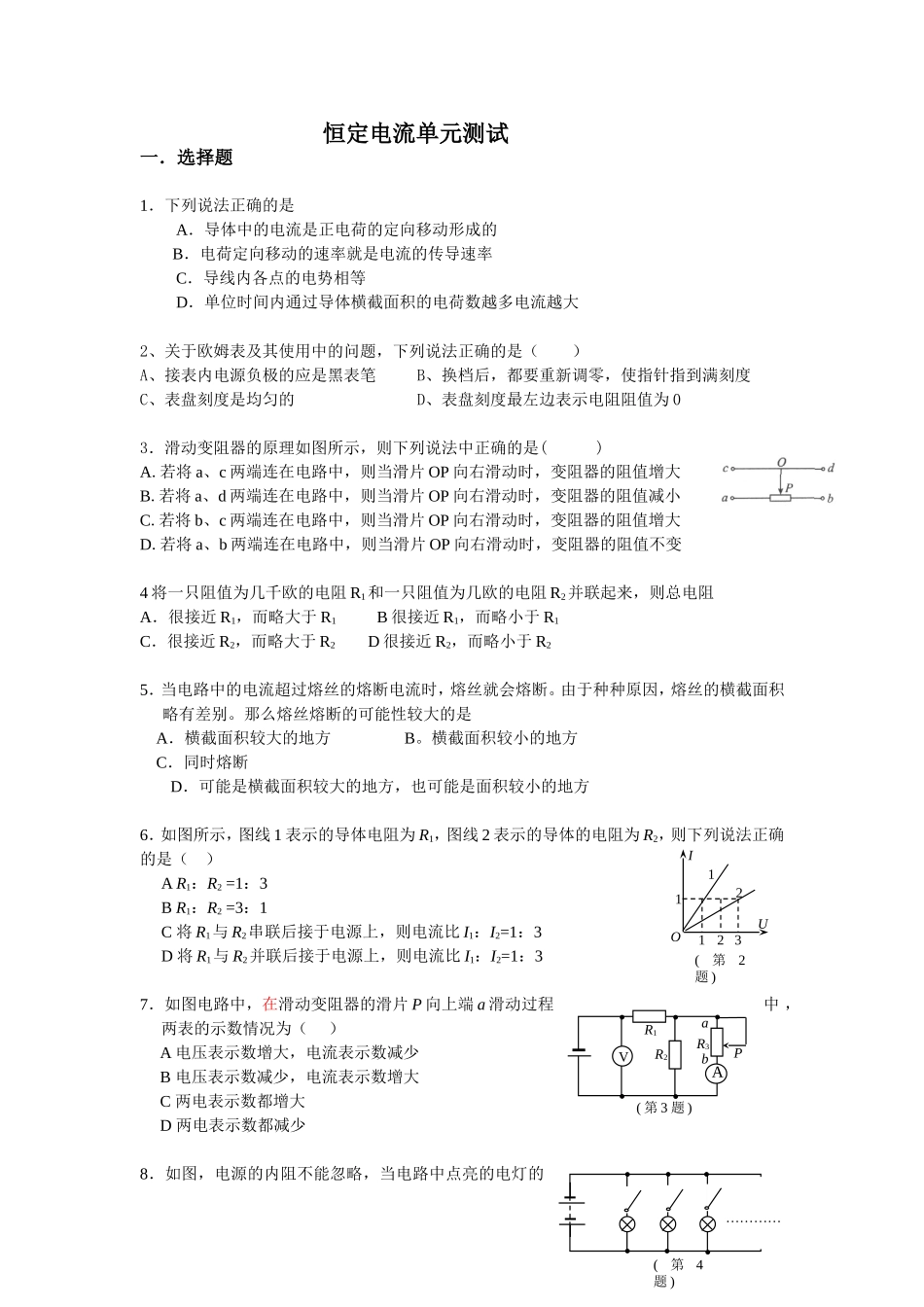

恒定电流单元测试一．选择题1．下列说法正确的是A．导体中的电流是正电荷的定向移动形成的B．电荷定向移动的速率就是电流的传导速率C．导线内各点的电势相等D．单位时间内通过导体横截面积的电荷数越多电流越大2、关于欧姆表及其使用中的问题，下列说法正确的是（）A、接表内电源负极的应是黑表笔B、换档后，都要重新调零，使指针指到满刻度C、表盘刻度是均匀的D、表盘刻度最左边表示电阻阻值为03．滑动变阻器的原理如图所示，则下列说法中正确的是()A.若将a、c两端连在电路中，则当滑片OP向右滑动时，变阻器的阻值增大B.若将a、d两端连在电路中，则当滑片OP向右滑动时，变阻器的阻值减小C.若将b、c两端连在电路中，则当滑片OP向右滑动时，变阻器的阻值增大D.若将a、b两端连在电路中，则当滑片OP向右滑动时，变阻器的阻值不变4将一只阻值为几千欧的电阻R1和一只阻值为几欧的电阻R2并联起来，则总电阻A．很接近R1，而略大于R1B很接近R1，而略小于R1C．很接近R2，而略大于R2D很接近R2，而略小于R25．当电路中的电流超过熔丝的熔断电流时，熔丝就会熔断。由于种种原因，熔丝的横截面积略有差别。那么熔丝熔断的可能性较大的是A．横截面积较大的地方B。横截面积较小的地方C．同时熔断D．可能是横截面积较大的地方，也可能是面积较小的地方6．如图所示，图线1表示的导体电阻为R1，图线2表示的导体的电阻为R2，则下列说法正确的是（）AR1：R2=1：3BR1：R2=3：1C将R1与R2串联后接于电源上，则电流比I1：I2=1：3D将R1与R2并联后接于电源上，则电流比I1：I2=1：37．如图电路中，在滑动变阻器的滑片P向上端a滑动过程中，两表的示数情况为（）A电压表示数增大，电流表示数减少B电压表示数减少，电流表示数增大C两电表示数都增大D两电表示数都减少8．如图，电源的内阻不能忽略，当电路中点亮的电灯的VAR1R2R3baP(第3题)…………(第4题)O2UI1(第2题)1123数目增多时，下面说法正确的是A外电路的总电阻逐渐变大，电灯两端的电压逐渐变小B外电路的总电阻逐渐变大，电灯两端的电压逐渐不变C外电路的总电阻逐渐变小，电灯两端的电压逐渐不变D外电路的总电阻逐渐变小，电灯两端的电压逐渐变小9．如图所示，L1、L2是两个完全相同的灯泡，当滑片P向左滑动时，灯的亮度变化情况是（C）A.L1、L2都变亮B.L1、L2都变暗C.L1变亮，L2变暗D.L2变亮，L1变暗10．已知如图，电源内阻不计。为使电容器的带电量增大，可采取以下那些方法：（B）A.增大R1B.增大R2C.增大R3D.减小R3二．填空题11．如图所示电路中，电压表和电流表的读数分别为10V和0.1A，已知电流表的内阻RA为0.2Ω。那么待测电阻Ｒｘ的测量值比真实值，真实值为。12某电路两端电压保持不变,当电路电阻为20Ω时，其电流为0.3A，电阻增加到30Ω时，其电路中的电流要减小______A，电路两端的电压为______V.13．有一个电流表G，内阻Rg=10Ω满偏电流Ig=2mA。要把它改装成量程0—2V的电压表，要串联____电阻？改装后电压表的内阻____。14．一只Ig=1mA表头，刻度共50格，若并联10-2Ω电阻，则变成I=1A的安培表，则要将此表改装成U=10V的电流表，则串联电阻，若在使用时指针指在40格处，测量在电压为。15．使用千分尺测量金属丝的直径，示数如下图右所示，金属丝的直径为_________mm；R1R3R2ECABBCCCL2L1RPErR00252030三，计算题16如上左图所示的电路，E、r一定，问：（1）R2满足什么条件时，电源的输出功率最大？（2）R2满足什么条件时，R2消耗的电功率最大？（3）R2满足什么条件时，R1消耗的电功率最大？17．一台电动机，额定电压是220V，线圈电阻是0.4Ω，在额定电压下通过的电流是50A，求：在额定电压下电动机的电功率是多少？热功率是多少？转换效率是多少？18．一个标有：“22V，100W”的白炽灯泡，若忽略温度对电阻的影响，问：（1）这盏灯的电阻多大？（2）这盏灯正常发光24小时，用电多少千瓦时？（3）把这盏灯接到110V电路里，他消耗的电功率是多大？20．如图所示电路，变阻器R1最大阻值为4Ω，此时它的有效阻值为2Ω，定值电阻R2=6Ω，电源内阻r=1Ω。当开关闭合时，电源消耗的总功率为16W，输出功率为12W，此时电灯恰好正常发光，求：（1）电灯的电阻。（2）当开关S断开时，要使电灯仍正常发光，R1的滑动片应移至什么位置？
