第5节串、并联电路中电流的规律VIP免费

第5节串、并联电路中电流的规律_第1页
1/36
第5节串、并联电路中电流的规律_第2页
2/36
第5节串、并联电路中电流的规律_第3页
3/36

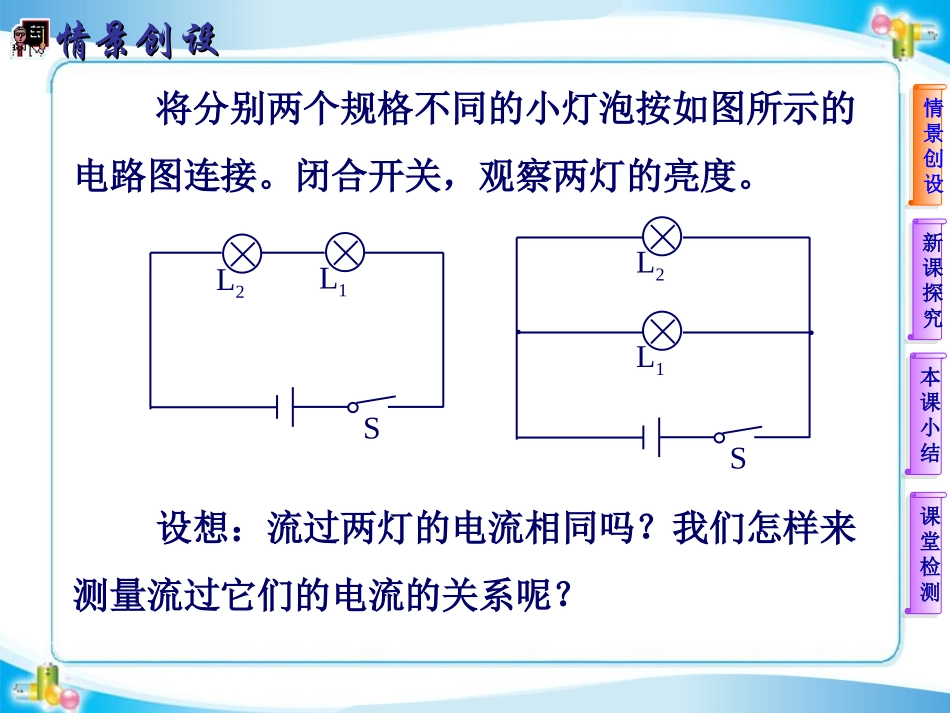

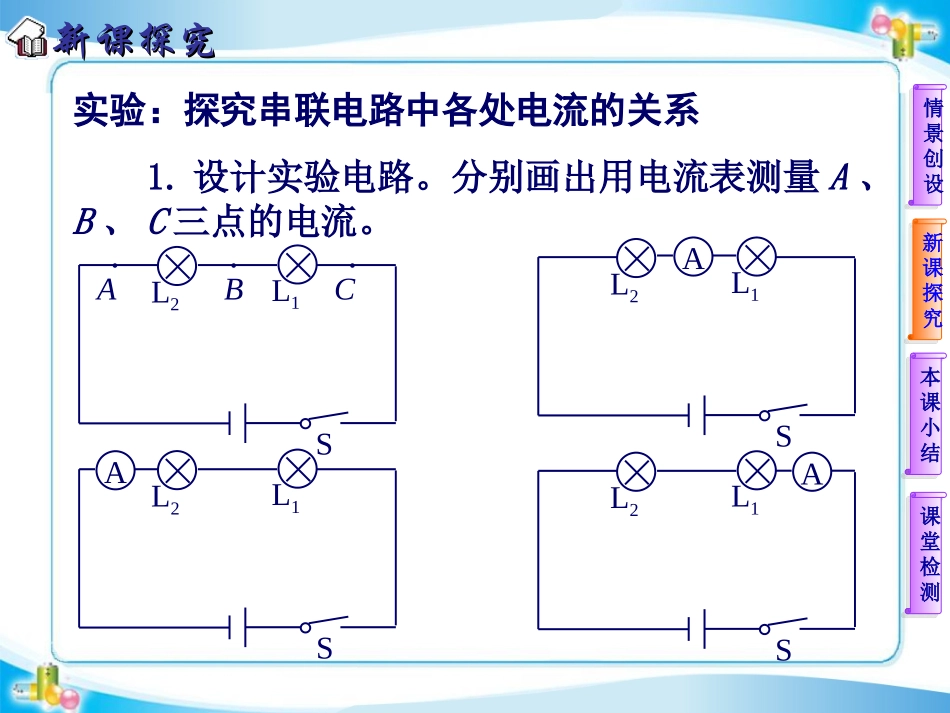

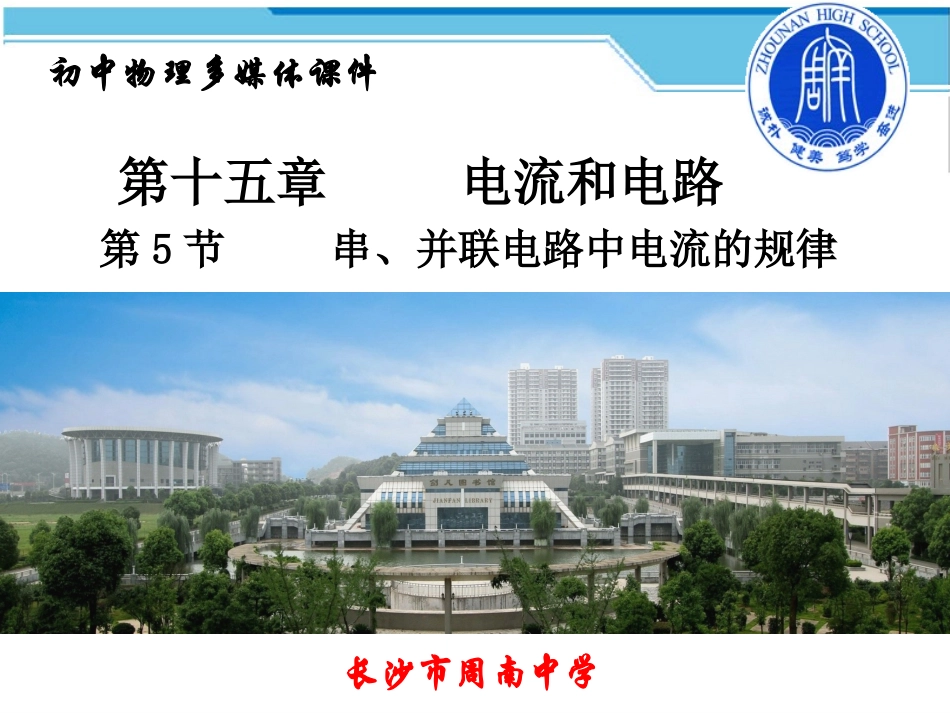

初中物理多媒体课件第十五章电流和电路第5节串、并联电路中电流的规律长沙市周南中学情景创设情景创设情景创设情景创设新课探究新课探究本课小结本课小结课堂检测课堂检测将分别两个规格不同的小灯泡按如图所示的电路图连接。闭合开关,观察两灯的亮度。L1SL2L1SL2●●设想:流过两灯的电流相同吗?我们怎样来测量流过它们的电流的关系呢?新课探究新课探究情景创设情景创设新课探究新课探究本课小结本课小结课堂检测课堂检测实验:探究串联电路中各处电流的关系1.设计实验电路。分别画出用电流表测量A、B、C三点的电流。L1SL2●●●ABCSL1L2AL1SL2AL1SL2A新课探究新课探究情景创设情景创设新课探究新课探究本课小结本课小结课堂检测课堂检测实验:探究串联电路中各处电流的关系2.根据电路图连接电路,并进行测量L1L2SL1SL2A新课探究新课探究情景创设情景创设新课探究新课探究本课小结本课小结课堂检测课堂检测实验:探究串联电路中各处电流的关系2.根据电路图连接电路,并进行测量L1L2SL1SL2A新课探究新课探究情景创设情景创设新课探究新课探究本课小结本课小结课堂检测课堂检测实验:探究串联电路中各处电流的关系2.根据电路图连接电路,并进行测量SL1L2AL1L2S新课探究新课探究情景创设情景创设新课探究新课探究本课小结本课小结课堂检测课堂检测实验:探究串联电路中各处电流的关系3.把测量数据记录在表格中,并把操作中出现的问题简明扼要的写下来。A点电流/AB点电流/AC点电流/A灯泡L1、L2串联…新课探究新课探究情景创设情景创设新课探究新课探究本课小结本课小结课堂检测课堂检测实验:探究串联电路中各处电流的关系4.换上另外两个规格不同的灯泡,再次测量个点的电流,看看是否还有同样的关系。A点电流/AB点电流/AC点电流/A灯泡L1、L2串联…结论:。串联电路中的电流处处相等新课探究新课探究情景创设情景创设新课探究新课探究本课小结本课小结课堂检测课堂检测实验:探究并联电路中干路与各支路电流的关系1.设计实验电路。分别画出用电流表测量A、B、C三点的电流。SL1L2●●●ABC●●ASL1L2●●ASL1L2●●ASL1L2●●新课探究新课探究情景创设情景创设新课探究新课探究本课小结本课小结课堂检测课堂检测实验:探究并联电路中干路与各支路电流的关系2.根据电路图连接电路,并进行测量ASL1L2●●L1L2S新课探究新课探究情景创设情景创设新课探究新课探究本课小结本课小结课堂检测课堂检测实验:探究并联电路中干路与各支路电流的关系2.根据电路图连接电路,并进行测量L1L2SASL1L2●●新课探究新课探究情景创设情景创设新课探究新课探究本课小结本课小结课堂检测课堂检测实验:探究并联电路中干路与各支路电流的关系2.根据电路图连接电路,并进行测量L1L2SASL1L2●●新课探究新课探究情景创设情景创设新课探究新课探究本课小结本课小结课堂检测课堂检测实验:探究并联电路中干路与各支路电流的关系3.把测量数据记录在表格中,并把操作中出现的问题简明扼要的写下来。A点电流/AB点电流/AC点电流/A灯泡L1、L2并联…新课探究新课探究情景创设情景创设新课探究新课探究本课小结本课小结课堂检测课堂检测实验:探究并联电路中干路与各支路电流的关系4.换上另外两个规格不同的灯泡,再次测量个点的电流,看看是否还有同样的关系。A点电流/AB点电流/AC点电流/A灯泡L1、L2串联…结论:。并联电路干路中的电流等于各支路电流之和本课小结本课小结情景创设情景创设新课探究新课探究本课小结本课小结课堂检测课堂检测I总=IA=IB=ICI总=IA+IB相等1.串联电路中的电流处处。公式表述为。2.并联电路干路中的电流等于。公式表述为。各支路中电流之和L1SL2●●●ABCSL1L2●●●ABC●●课堂检测课堂检测情景创设情景创设新课探究新课探究本课小结本课小结课堂检测课堂检测1.有一种节日彩灯上串联着20只小灯泡。如果电源插头处的电流为200mA,那么,通过每只小灯泡的电流是A。你的依据是。0.2串联电路电流处处相等课堂检测课堂检测情景创设情景创设新课探究新课探究本课小结本课小结课堂检测课堂检测2.某同学家中有一台电视机、一台洗衣机、两盏照明灯,正常工作时的电流分别为800mA、1A和250mA。如...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

第5节串、并联电路中电流的规律
