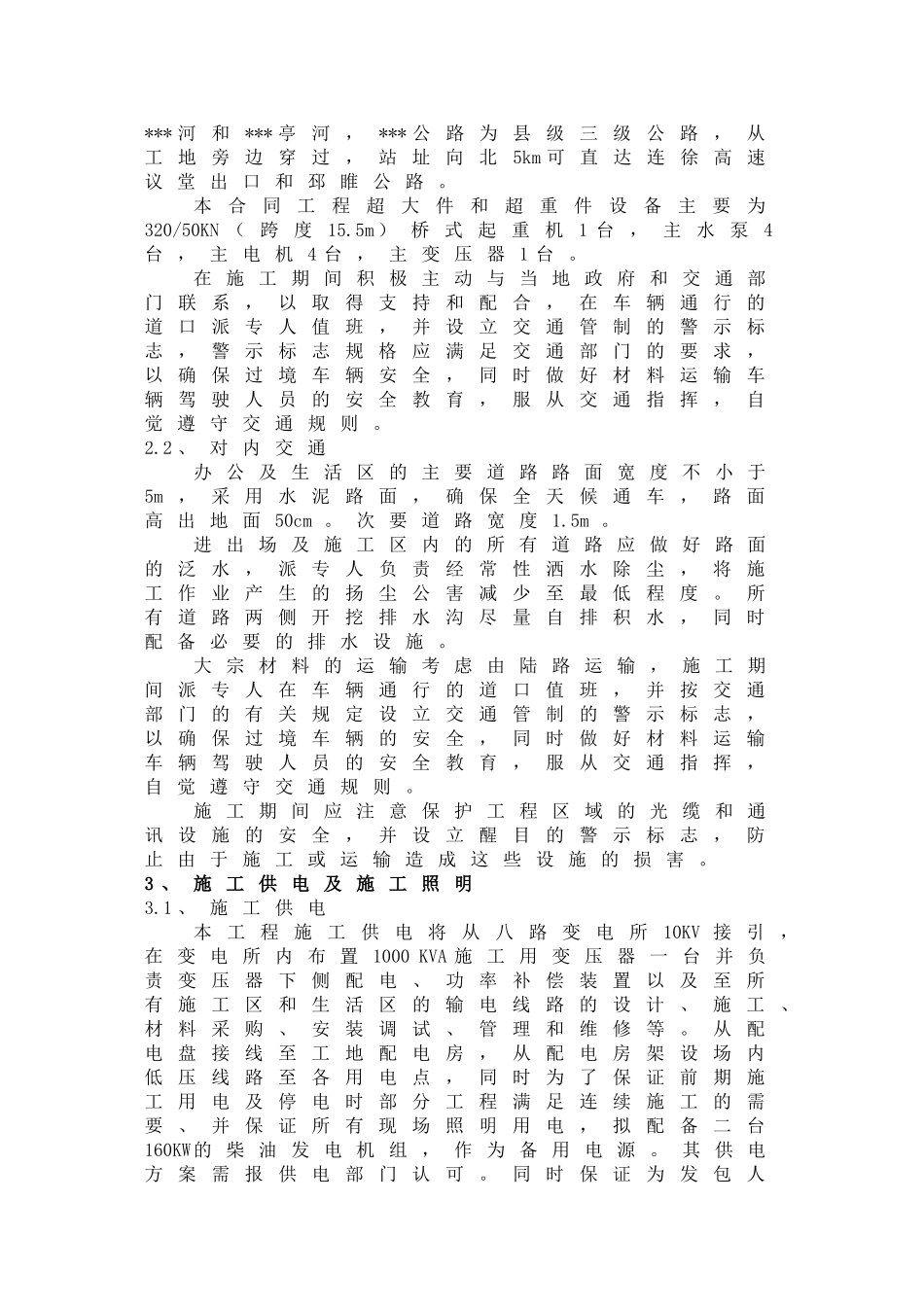

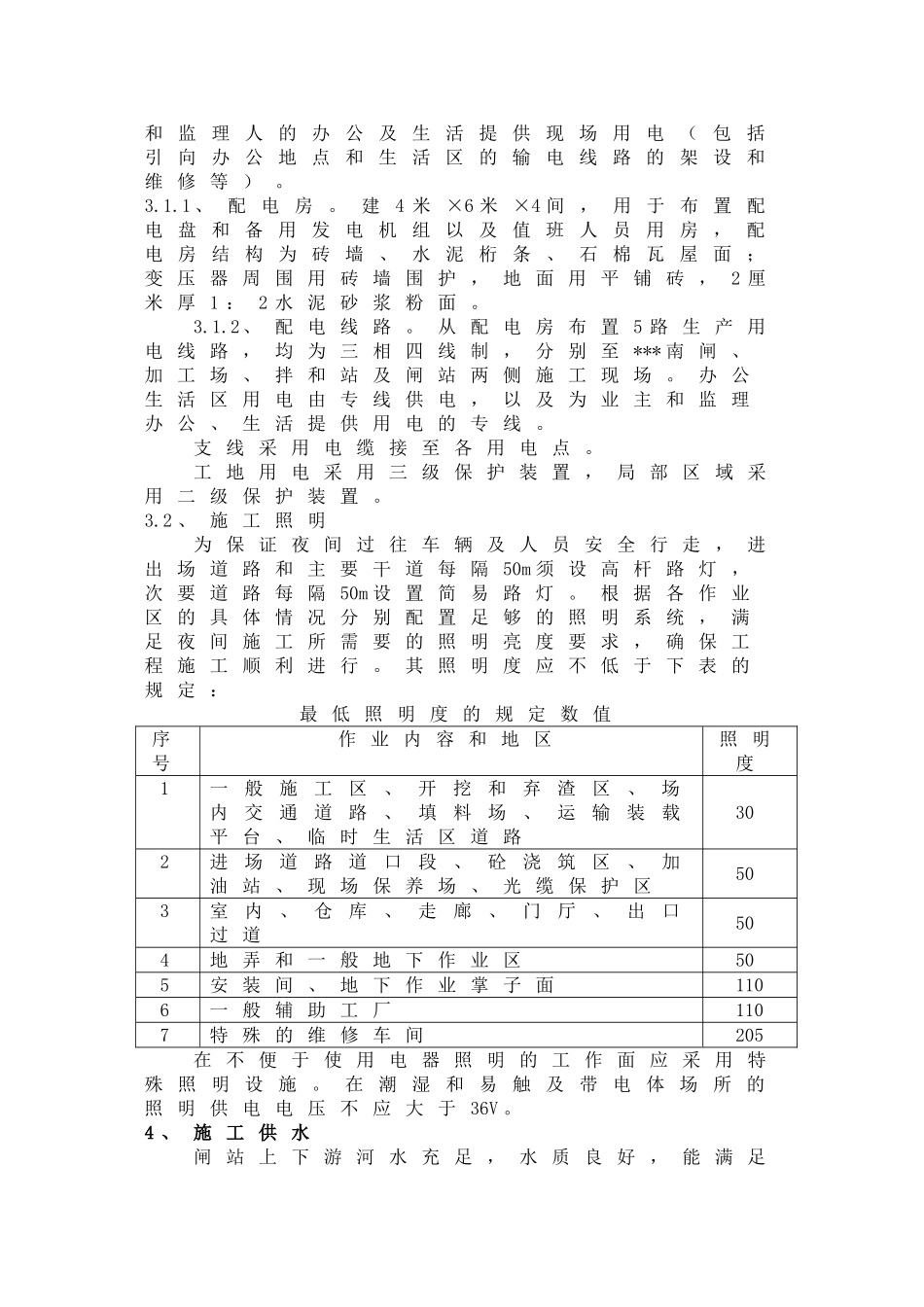

南水北调东线一期工程***站工程设备安装施工组织设计一、说明1、工程概况***站工程位于江苏省***市***交汇处东南角，是南水北调东线工程第六梯级。建设场地周边现有建筑物有：***地涵、***抽水站、***节制闸、***船闸。***站工程建设内容有：100m3/s泵站一座、公路桥一座、清污机桥一座、设计流量400m3/s的***南闸一座、管理区附属建筑物。本工程110kV变电所设备采购及安装工程、主机组及其附属设备采购、泵站电气设备采购、站用变压器采购、主变压器采购及安装工程、电缆采购、清污机系统设备采购、液压站系统采购、微机监控及视频监控系统设备采购及安装由发包人另行招标。消防设备的采购与安装、起重机安装要求承包人委托有相应资质的企业承担，并提供相应的协议书。本合同主体工程钢筋（原Ⅰ、Ⅱ，现对应为HPB235、HRB335）由发包人选择的供应商供应钢筋。5、工期要求本工程计划于2011年1月开工建设，至2012年12月完成全部合同项目。序号项目及其说明要求完工日期1泵站具备水下验收条件2012.6.202泵站具备试运行验收条件2012.10.203具备完工验收条件2012.12.20二、施工总平面布置1、施工总平面布置原则施工平面布置的总原则：布置紧凑减少用地、方便管理交通顺畅、兼顾全局突出重点。该闸站枢纽大量的砼浇筑量集中在闸站，其余建筑物相对工程量较小，所以砼拌和站尽量靠近闸站布置，综合考虑砼拌和站布置在闸站的南侧。生活设施和生产设施分区布置。2、施工交通运输2.1、对外交通场外交通由水陆交通运输进入现场，***闸下房亭河为V级航道，泵站下游有***船闸连接***河和***亭河，***公路为县级三级公路，从工地旁边穿过，站址向北5km可直达连徐高速议堂出口和邳睢公路。本合同工程超大件和超重件设备主要为320/50KN（跨度15.5m）桥式起重机1台，主水泵4台，主电机4台，主变压器1台。在施工期间积极主动与当地政府和交通部门联系，以取得支持和配合，在车辆通行的道口派专人值班，并设立交通管制的警示标志，警示标志规格应满足交通部门的要求，以确保过境车辆安全，同时做好材料运输车辆驾驶人员的安全教育，服从交通指挥，自觉遵守交通规则。2.2、对内交通办公及生活区的主要道路路面宽度不小于5m，采用水泥路面，确保全天候通车，路面高出地面50cm。次要道路宽度1.5m。进出场及施工区内的所有道路应做好路面的泛水，派专人负责经常性洒水除尘，将施工作业产生的扬尘公害减少至最低程度。所有道路两侧开挖排水沟尽量自排积水，同时配备必要的排水设施。大宗材料的运输考虑由陆路运输，施工期间派专人在车辆通行的道口值班，并按交通部门的有关规定设立交通管制的警示标志，以确保过境车辆的安全，同时做好材料运输车辆驾驶人员的安全教育，服从交通指挥，自觉遵守交通规则。施工期间应注意保护工程区域的光缆和通讯设施的安全，并设立醒目的警示标志，防止由于施工或运输造成这些设施的损害。3、施工供电及施工照明3.1、施工供电本工程施工供电将从八路变电所10KV接引，在变电所内布置1000KVA施工用变压器一台并负责变压器下侧配电、功率补偿装置以及至所有施工区和生活区的输电线路的设计、施工、材料采购、安装调试、管理和维修等。从配电盘接线至工地配电房，从配电房架设场内低压线路至各用电点，同时为了保证前期施工用电及停电时部分工程满足连续施工的需要、并保证所有现场照明用电，拟配备二台160KW的柴油发电机组，作为备用电源。其供电方案需报供电部门认可。同时保证为发包人和监理人的办公及生活提供现场用电（包括引向办公地点和生活区的输电线路的架设和维修等）。3.1.1、配电房。建4米×6米×4间，用于布置配电盘和备用发电机组以及值班人员用房，配电房结构为砖墙、水泥桁条、石棉瓦屋面；变压器周围用砖墙围护，地面用平铺砖，2厘米厚1：2水泥砂浆粉面。3.1.2、配电线路。从配电房布置5路生产用电线路，均为三相四线制，分别至***南闸、加工场、拌和站及闸站两侧施工现场。办公生活区用电由专线供电，以及为业主和监理办公、生活提供用电的专线。支线采用电缆接至各用电点。工地用电采用三级保护装置，局部区域采用二级保护装置。3.2、施工照明为保证夜间过...
