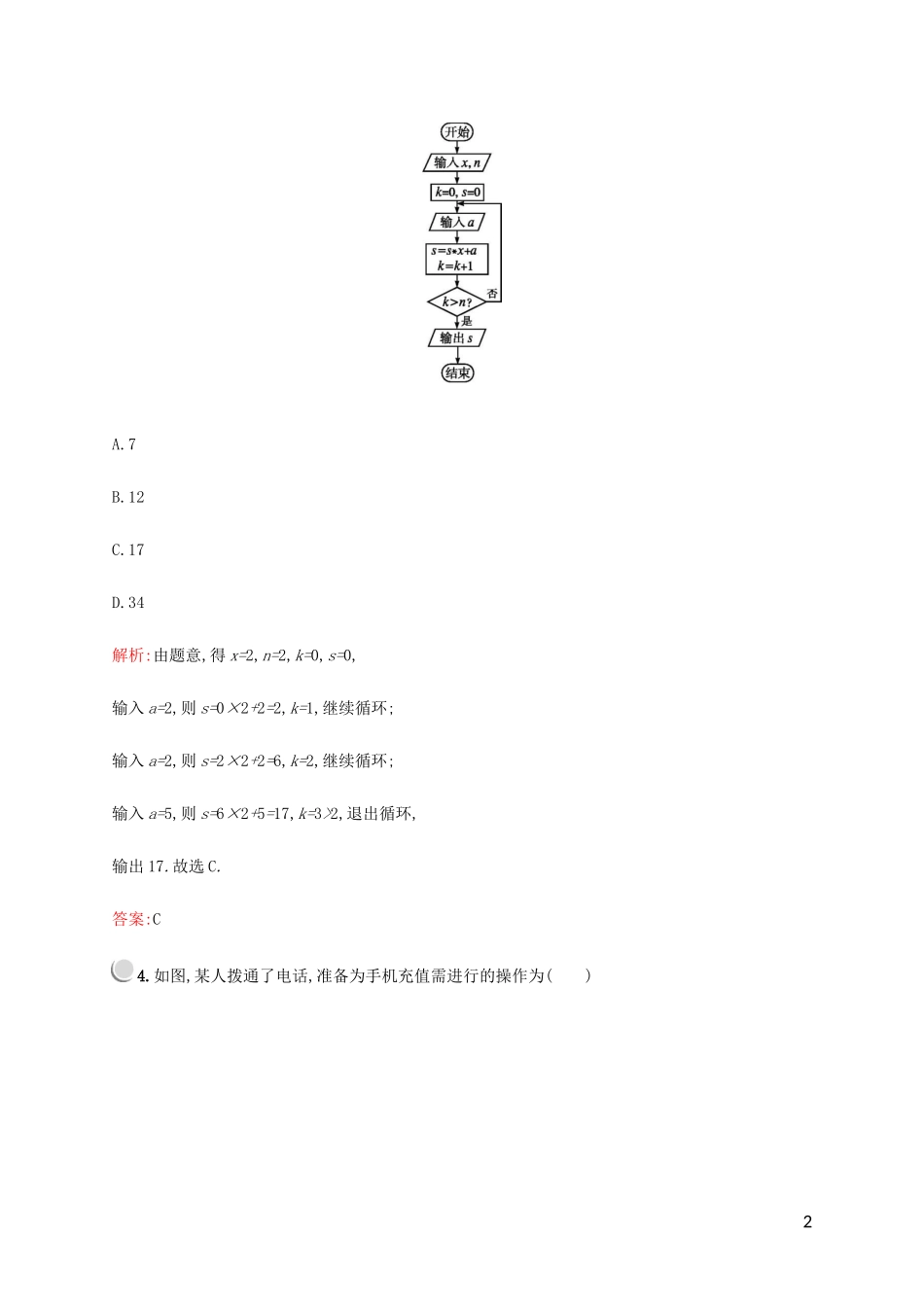

第二章框图检测(时间:120分钟满分:150分)一、选择题:本大题共12小题,每小题5分.在每小题给出的四个选项中,只有一项是符合题目要求的.1.根据二分法原理求方程x2-2=0的近似根得到的算法框图可称为()A.工序流程图B.算法流程图C.知识结构图D.组织结构图答案:B2.下列说法正确的是()A.流程图只有1个起点和1个终点B.程序框图只有1个起点和1个终点C.结构图只有1个起点和1个终点D.以上都不对解析:由概念可判断:流程图、结构图可有多个终点,而程序框图只有1个起点和1个终点.答案:B3.中国古代有计算多项式值的秦九韶算法,下图是实现该算法的程序框图,执行该程序框图,若输入的x=2,n=2,依次输入的a为2,2,5,则输出的s=()1A.7B.12C.17D.34解析:由题意,得x=2,n=2,k=0,s=0,输入a=2,则s=0×2+2=2,k=1,继续循环;输入a=2,则s=2×2+2=6,k=2,继续循环;输入a=5,则s=6×2+5=17,k=3>2,退出循环,输出17.故选C.答案:C4.如图,某人拨通了电话,准备为手机充值需进行的操作为()2A.1—5—1—1B.1—5—1—2C.1—5—2—1D.1—5—2—3解析:由操作图知:手机充值应按照“注册客户服务请按1”“代缴费请按5”“手机充值缴费按2”“手机充值按1”的先后顺序进行操作.故选C.答案:C5.执行如图所示的程序框图,若输入的t∈[-2,2],则输出的S属于()A.[-6,-2]B.[-5,-1]C.[-4,5]D.[-3,6]解析:当t∈[-2,0)时,执行以下程序:t=2t2+1∈(1,9],S=t-3∈(-2,6];当t∈[0,2]时,执行S=t-3∈[-3,-1],因此S∈(-2,6]∪[-3,-1]=[-3,6].故选D.3答案:D6.半径为r的圆的面积公式为S=πr2,当r=5时,计算面积的流程图为如图所示的()答案:B7.下图是对三角形分类的结构图,其中不正确的是()答案:D8.根据下面的程序框图可得结果为()4A.19B.67C.51D.70答案:D9.如图是“集合”的知识结构图,若要加入“子集”,则应该放在()A.“集合的概念”的下位B.“集合的表示”的下位C.“基本关系”的下位D.“基本运算”的下位解析:子集是集合的基本关系的一种,故选C.答案:C10.如图,小黑点表示网络的结点,结点之间的连线表示它们由网线相连,连线标注的数字表示该段网线单位时间内可以通过的最大信息量.现从结点A向结点B传递信息,信息可分开沿不同的路线同时传递,则单位时间内传递的最大信息量是()A.26B.245C.20D.19解析:由A→B有四条线路,单位时间内传递的最大信息量为3+4+6+6=19.故选D.答案:D11.阅读如图所示的算法框图,若输入的a,b,c分别是21,32,75,则输出的a,b,c分别是()A.75,21,32B.21,32,75C.32,21,75D.75,32,21答案:A12.执行下面的程序框图,如果输入的a=4,b=6,那么输出的n=()6A.3B.4C.5D.6解析:开始a=4,b=6,n=0,s=0,执行循环,第一次:a=2,b=4,a=6,s=6,n=1;第二次:a=-2,b=6,a=4,s=10,n=2;第三次:a=2,b=4,a=6,s=16,n=3;第四次:a=-2,b=6,a=4,s=20,n=4;此时满足判断条件s>16,退出循环,输出n=4.故选B.答案:B二、填空题:本大题共4小题,每小题5分.13.如图:则“函数应用”包括的主要内容有.答案:函数与方程、实际问题的函数建模14.一名中学生在家庭范围内推广“节水工程”——淘米、洗菜的水留下来擦地或者浇花,洗、涮的水留下冲卫生间.这样全家一个月节省水费10多元,一年就节约120多元.7完成上图,①,②.答案:淘米、洗菜水冲卫生间15.对任意非零实数a,b,若a⊗b的运算原理如图所示,则lg10000⊗(12)-2=¿¿解析:lg10000⊗(12)-2=44⊗¿4-14=34.答案:3416.已知等式3×6528=3×8256中“”表示的是同一个一位数字.程序框图表示的就是求等式中“”表示的数字的算法,请将程序框图补充完整.其中①处应填,②处应填.8解析:①处应填“y=x?”,因为y=x成立时,输出i,否则指向②,并转入循环,因此②应具有计数功能,故应填“i=i+1”.答案:y=x?i=i+1三、解答题:解答应写出文字说明,证明过程或演算步骤.17.(12分)汽车保养的一般过程是:顶起车辆,更换机油,润滑部件,调换轮胎,放下车辆,清洁打蜡,试画出汽车保养的流程图.解:18.(10分)在学校校务会中,校长为最高领导,有一校长助理作为副手,下设三个副校长(王副校长、张副校长、李副校长),其中张副校长分管教务处、学生科和学生会.请画出学校校务会的组织结构图.解:19.(12分)儿童乘坐火车时,若身高不超过1.2m,则无需购票;若身高超过1.2m但不超过1.5m,则需...
