三、探究凸透镜成像的规律VIP免费

三、探究凸透镜成像的规律_第1页
1/25
三、探究凸透镜成像的规律_第2页
2/25
三、探究凸透镜成像的规律_第3页
3/25

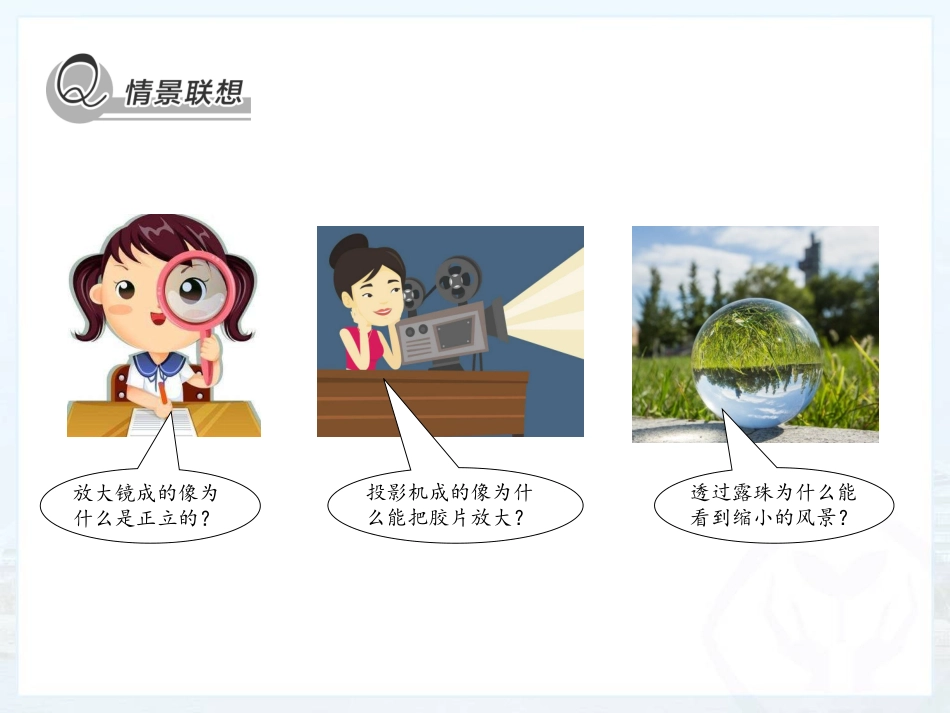

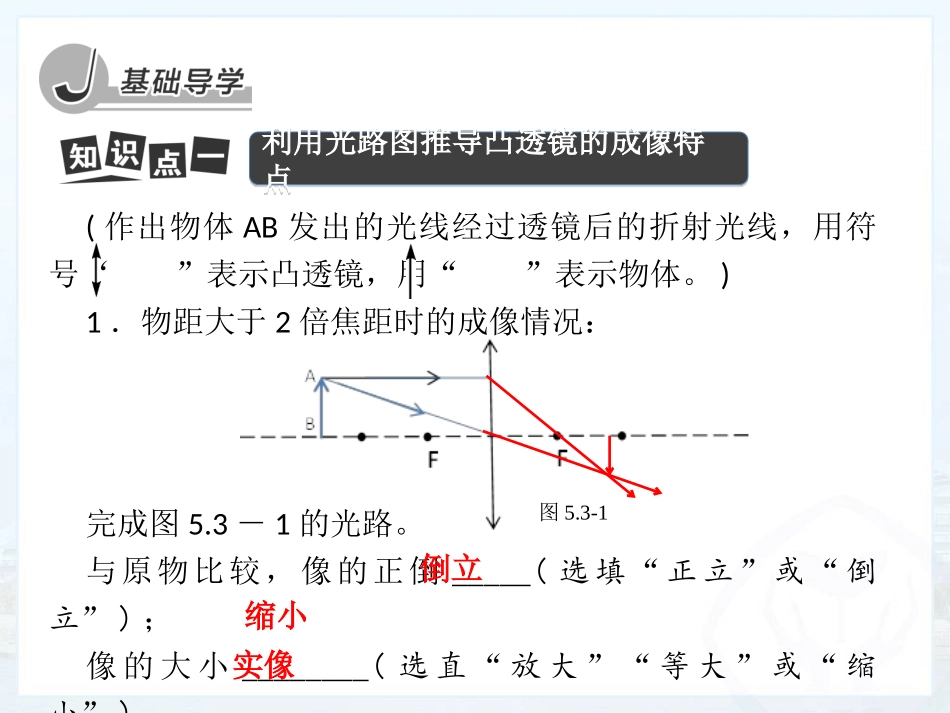

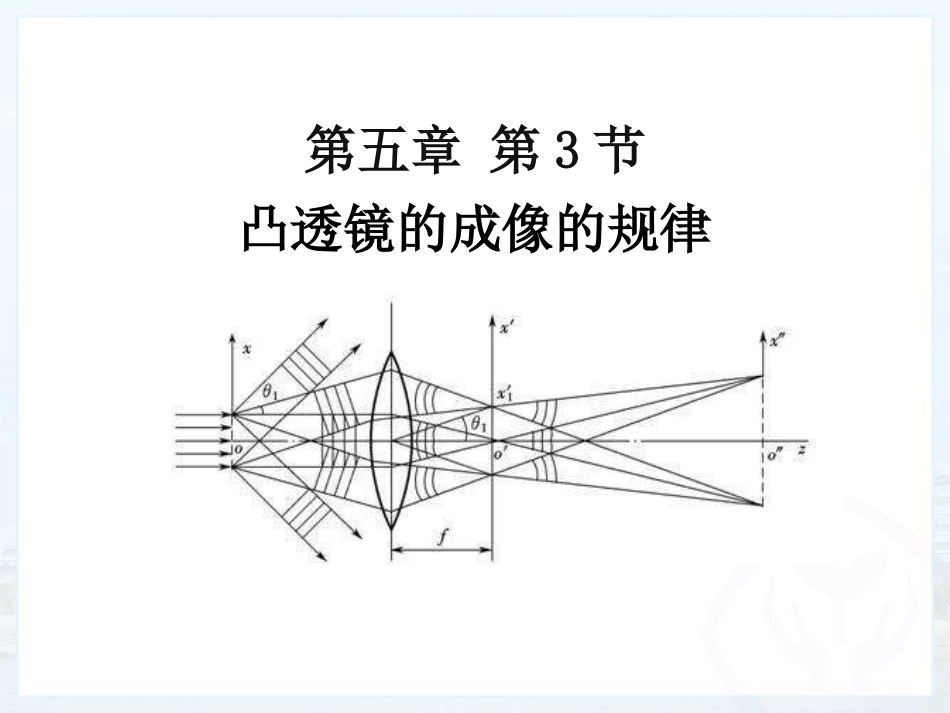

第五章第3节凸透镜的成像的规律放大镜成的像为什么是正立的?投影机成的像为什么能把胶片放大?透过露珠为什么能看到缩小的风景?利用光路图推导凸透镜的成像特点利用光路图推导凸透镜的成像特点(作出物体AB发出的光线经过透镜后的折射光线,用符号“”表示凸透镜,用“”表示物体。)1.物距大于2倍焦距时的成像情况:完成图5.3-1的光路。与原物比较,像的正倒_____(选填“正立”或“倒立”);像的大小________(选直“放大”“等大”或“缩小”);像的性质_______(选填“实像”或“虚像”)。倒立缩小实像图5.3-1利用光路图推导凸透镜的成像特点利用光路图推导凸透镜的成像特点2.当物距等于2倍焦距时的成像情况:完成图5.3-2的光路。与原物比较,像的正倒______(选填“正立”或“倒立”);像的大小________(选填“放大”“等大”或“缩小”);像的性质________(选填“实像”或“虚像”)。倒立等大实像图5.3-2利用光路图推导凸透镜的成像特点利用光路图推导凸透镜的成像特点3.当物距小于2倍焦距大于1倍焦距时的成像情况:完成图5.3-3的光路。与原物比较,像的正倒_____(选填“正立”或“倒立”);像的大小________(选填“放大”“等大”或“缩小”);像的性质________(选填“实像”或“虚像”)。倒立放大实像图5.3-3利用光路图推导凸透镜的成像特点利用光路图推导凸透镜的成像特点4.当物距小于焦距时的成像情况:完成图5.3-4的光路。与原物比较,像的正倒______(选填“正立”或“倒立”);像的大小________(选填“放大”“等大”或“缩小”);像的性质________(选填“实像”“虚像”)。正立放大虚像图5.3-41.实验用的凸透镜焦距:f=10cm,请在图5.3-5中标出“F”“2F”的点。2.将凸透镜、蜡烛、光屏放在光具座上,调整它们的高度,使它们的中心大致在同一高度,目的是:___________________________________________________。实验验证凸透镜成像的规律实验验证凸透镜成像的规律能在光屏中心呈现完整的像。图5.3-5物距与焦距的关系物距u/cm像的性质像距v/cm正立或倒立放大或缩小实像或虚像u>2f28倒立缩小实像1524缩小实像182f>u>f18倒立实像2314倒立放大26u2f倒立缩小实2.已知凸透镜的焦距f=20cm,在图5.3-8的刻度尺(透镜两边)上标出“F”点和“2F”点。(1)将点燃的蜡烛沿凸透镜的主光轴,从距凸透镜50cm的地方逐渐向透镜移动,并适当移动光屏,在光屏上可先观察到________、________的实像,当蜡烛移到距凸透镜40cm的位置时可观察到________、________的实像,继续移动可观察到________、________的实像,最后在光屏上观察不到像了,可...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

三、探究凸透镜成像的规律
