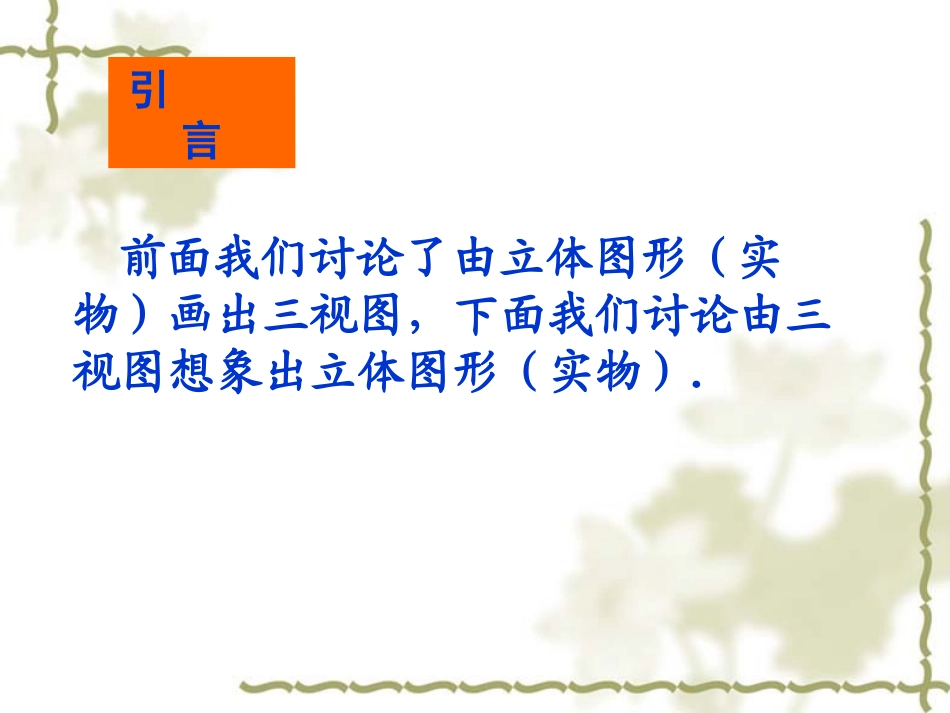

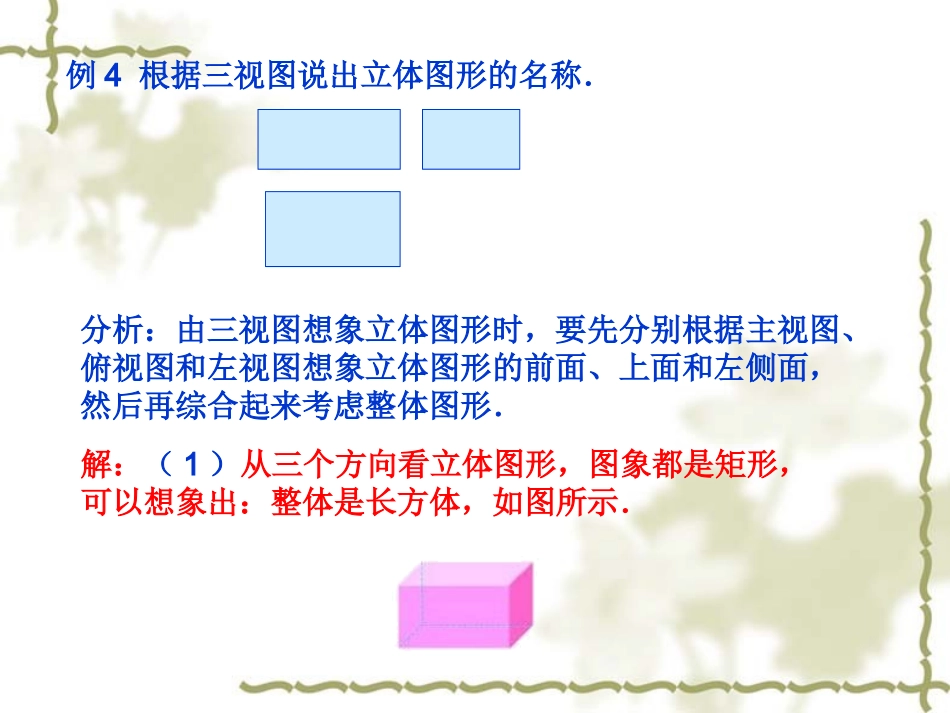

前面我们讨论了由立体图形(实物)画出三视图,下面我们讨论由三视图想象出立体图形(实物).引言例4根据三视图说出立体图形的名称.分析:由三视图想象立体图形时,要先分别根据主视图、俯视图和左视图想象立体图形的前面、上面和左侧面,然后再综合起来考虑整体图形.解:(1)从三个方向看立体图形,图象都是矩形,可以想象出:整体是长方体,如图所示.(2)从正面、侧面看立体图形,图象都是等腰三角形;从上面看,图象是圆;可以想象出:整体是圆锥,如图所示例5根据物体的三视图摸索物体的现状.分析:由主视图可知,物体正面是正五边形;由俯视图可知,由上向下看物体是矩形的,且有饮棱(中间的实线)可见到,两条棱(虚线)被遮挡;由左视图可知,物体的侧面是矩形的,且有饮棱(中间的实线)可见到.综合各视图可知,物体是五棱柱现状的.解:物体是五棱柱现状的,如图所示.练习由三视图想象实物现状:实物实物实物实物例6某工厂要加工一批密封罐,设计者给出了密封罐的三视图,请你按照三视图确定制作每个密封罐所需钢板的面积.分析:对于某些立体图形,沿着其中一些线(例如棱柱的棱)剪开,可以把立体图形的表面展开成一个平面图形——展开图.在实际的生产中,三视图和展开图往往结合在一起使用.解决本题的思路是,由三视图想象出密封罐的立体形状,再进一步画出展开图,从而计算面积.1005050100解:由三视图可知,密封罐的现状是正六棱柱.密封罐的高为50mm,店面正六边形的直径为100mm,边长为50mm,图是它的展开图.由展开图可知,制作一个密封罐所需钢板的面积为60sin5050216250506231506227990(mm2)根据几何体的三视图画出它的表面展开图:练习展开图实物展开图实物小结1、由三视图判断实物的立体形状。基本几何体的三视图1.柱体——有两个视图是矩形.2.锥体——有两个视图是三角形.3.台体圆台——有两个视图是等腰梯形棱台——有两个视图是梯形4.球——三个视图都是圆2、由三视图确定实物形状及展开图并计算面积。由三视图确定实物形状的一般步骤为:①想象:根据各视图想象从各个方向看到的几何体形状;②定形:综合确定几何体(或实物原型)的形状;③定大小位置:根据三个视图“长对正,高平齐,宽相等”的关系,确定轮廓线的位置,以及各个方向的尺寸.
