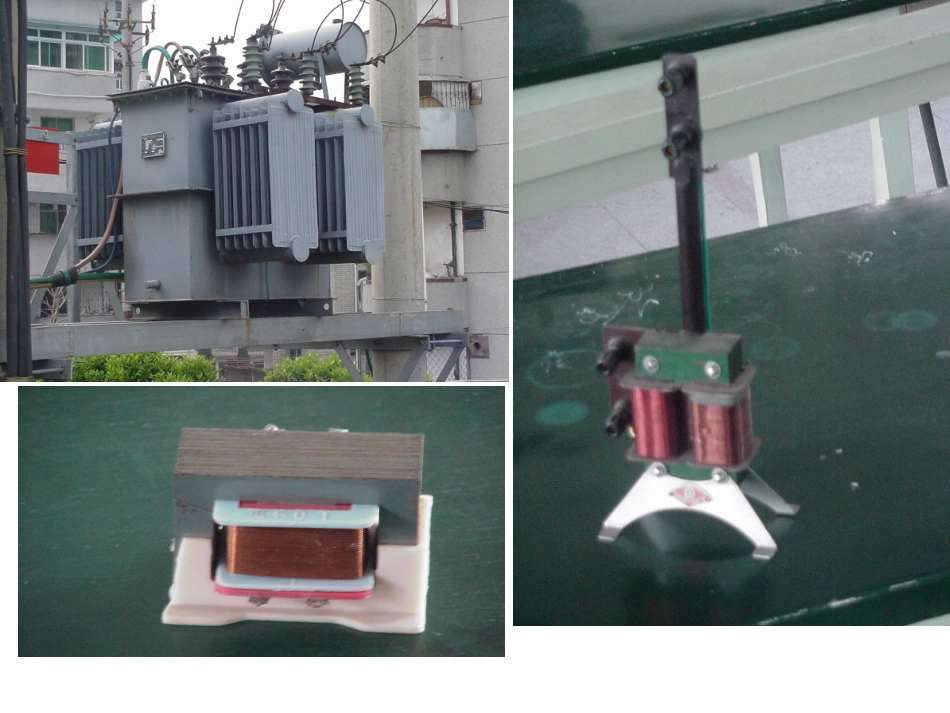

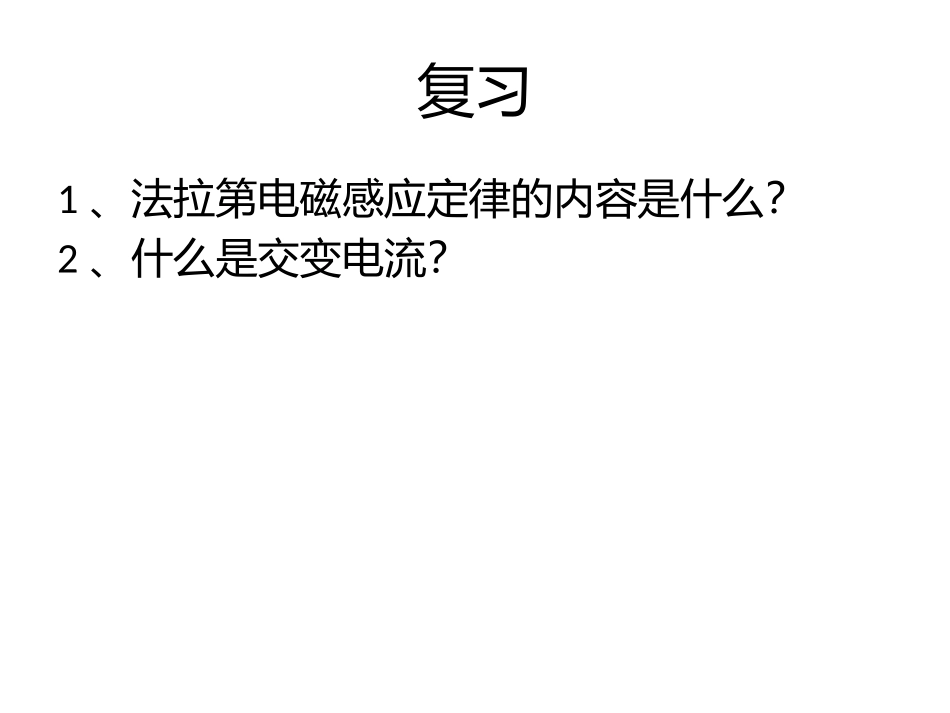

《变压器》复习1、法拉第电磁感应定律的内容是什么？2、什么是交变电流？U2U13）铁芯1）原线圈：跟电源相连（也叫初级线圈）2）副线圈：跟负载相连（也叫次级线圈）2.变压器的结构和符号原线圈副线圈铁芯电路符号U2U13.变压器的工作原理原线圈副线圈铁芯中产生交变的磁通量，这个交变的磁通量不但穿过原线圈，也穿过副线圈，所以也在副线圈中激发感应电动势。如果副线圈两端连着负载，副线圈中就会产生感应电流。把交变电压加在原线圈上，原线圈中的交变电流在铁芯（2）变压器的工作原理E1=n1(φ/t)△△E2=n2(φ/t△△）E1/E2=n1/n2由于原、副线圈的电阻都很小，所以，U1=E1，U2=E2U1/U2=n1/n2讨论：怎样让电压升高或降低？n2U2E2n1U1E1连接如右图所示的电路，用交流电流表测出变压器的原线圈中的电流和副线圈中的电流，并试讨论通过变压器的原线圈中电流和副线圈中电流的关系。4.原.副线圈两端电压及通过两线圈电流的关系a.研究原副线圈两端电压关系的实验b.研究原线圈中电流和副线圈中电流的关系的实验连接如右图所示的电路，用多用电表测出变压器的原.副线圈两端电压，并试讨论变压器原.副线圈两端电压的关系：V1V21）实验研究法A2A1实验结论：原线圈和副线圈中的电流跟它们的匝数成反比。实验结论：原副线圈两端电压之比等于这两个线圈的匝数比。次数12345U1U2V1V2a.研究原副线圈两端电压关系的实验b.研究原线圈中电流和副线圈中电流的关系的实验次数12345A1A2A2A12）理论分析法2Etn2原线圈E1=副线圈=11UE22UE所以：2121nnUU原.副线圈两端电压之比等这两个线圈的匝数比。即：与实验结论相同而U1U221EE21nntn1U2U1n1实际变压器的效率都很高，特别是大型变压器，效率可达97%-99.5%，所以理论研究时我们把它当成100%－－理想变压器(即没有能量损失的变压器)。又因由能量守恒有所以P2=U2I2P1=U1I1P2P1=U1U2I1I2n2==即：原.副线圈中的电流之比跟它们的线圈匝数成反比。与实验结论相同5.几种常用的变压器1）自耦变压器2）调压变压器3）互感器VAn1n2n2n1电压互感器电流互感器VA练习：如图，一台理想变压器，原线圈2200匝，副线圈440匝，并接一个100Ω的负载电阻若把原线圈接在220V交流电源上，则电压表示数为____V,电流表示数为_____A440.44若上面接的是44V直流电源呢？电压表示数____V,电流表示数_____A00小结1.变压器的结构和符号3.理想变压器的工作规律：2.变压器的工作原理：电磁感应
