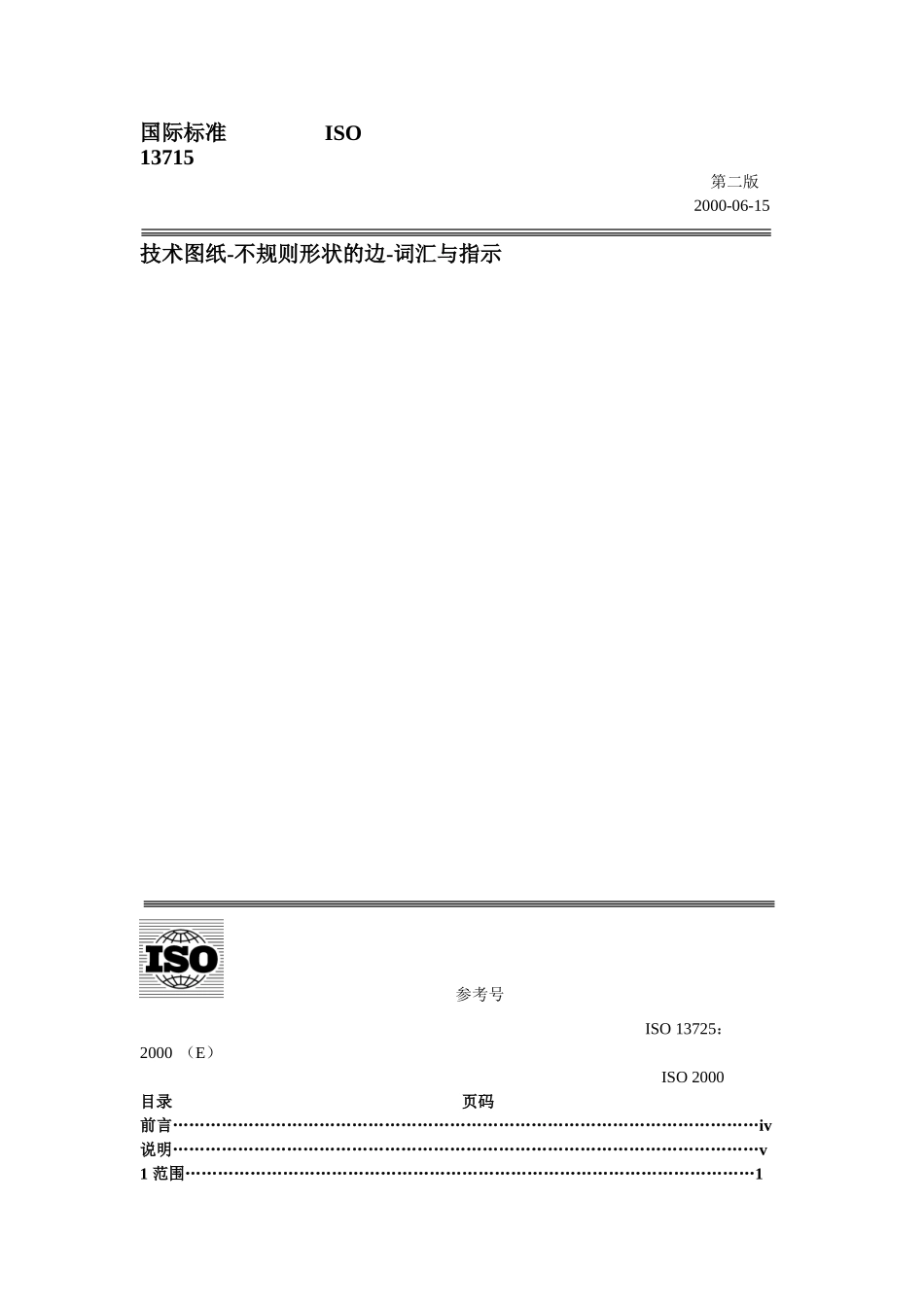

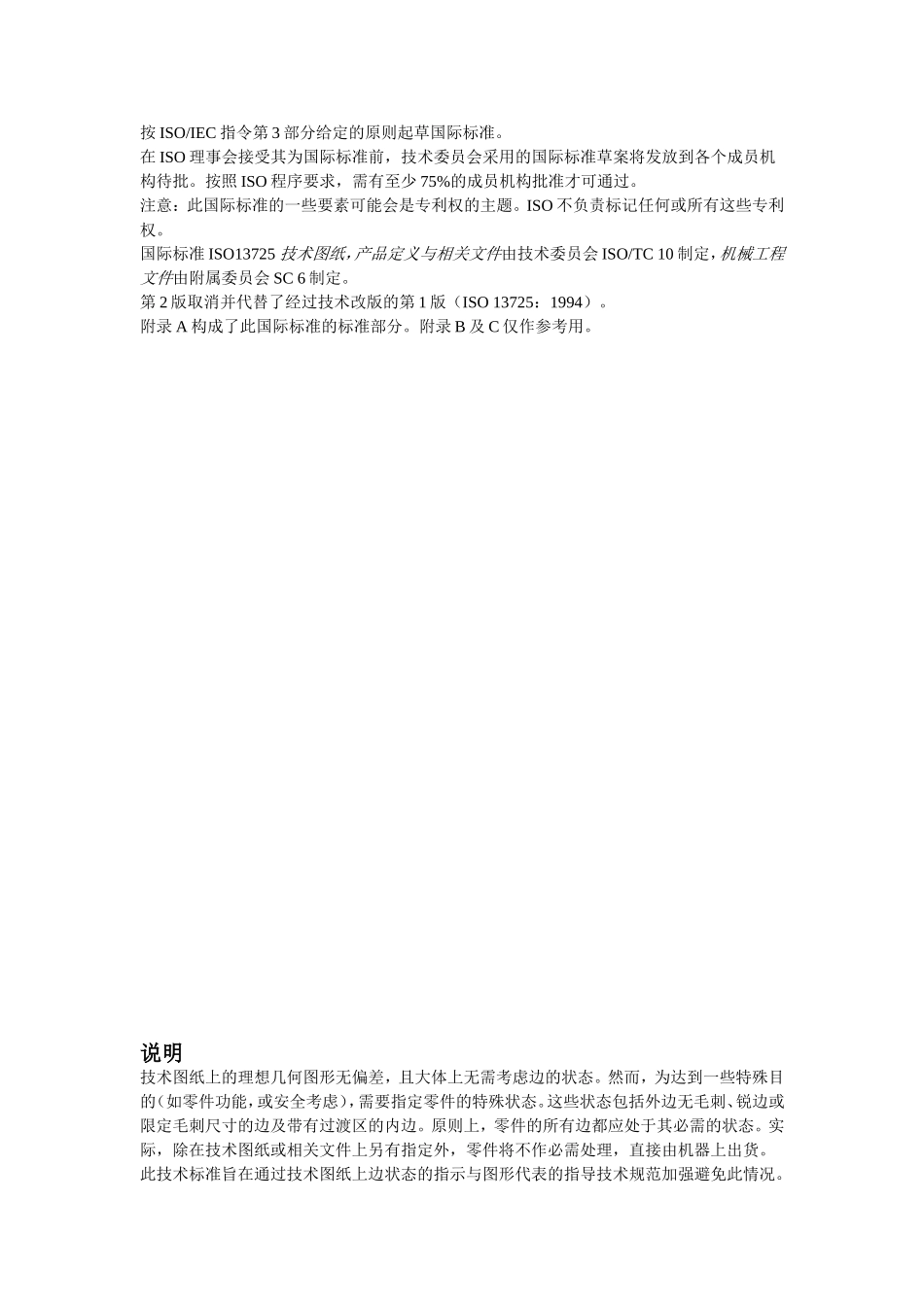

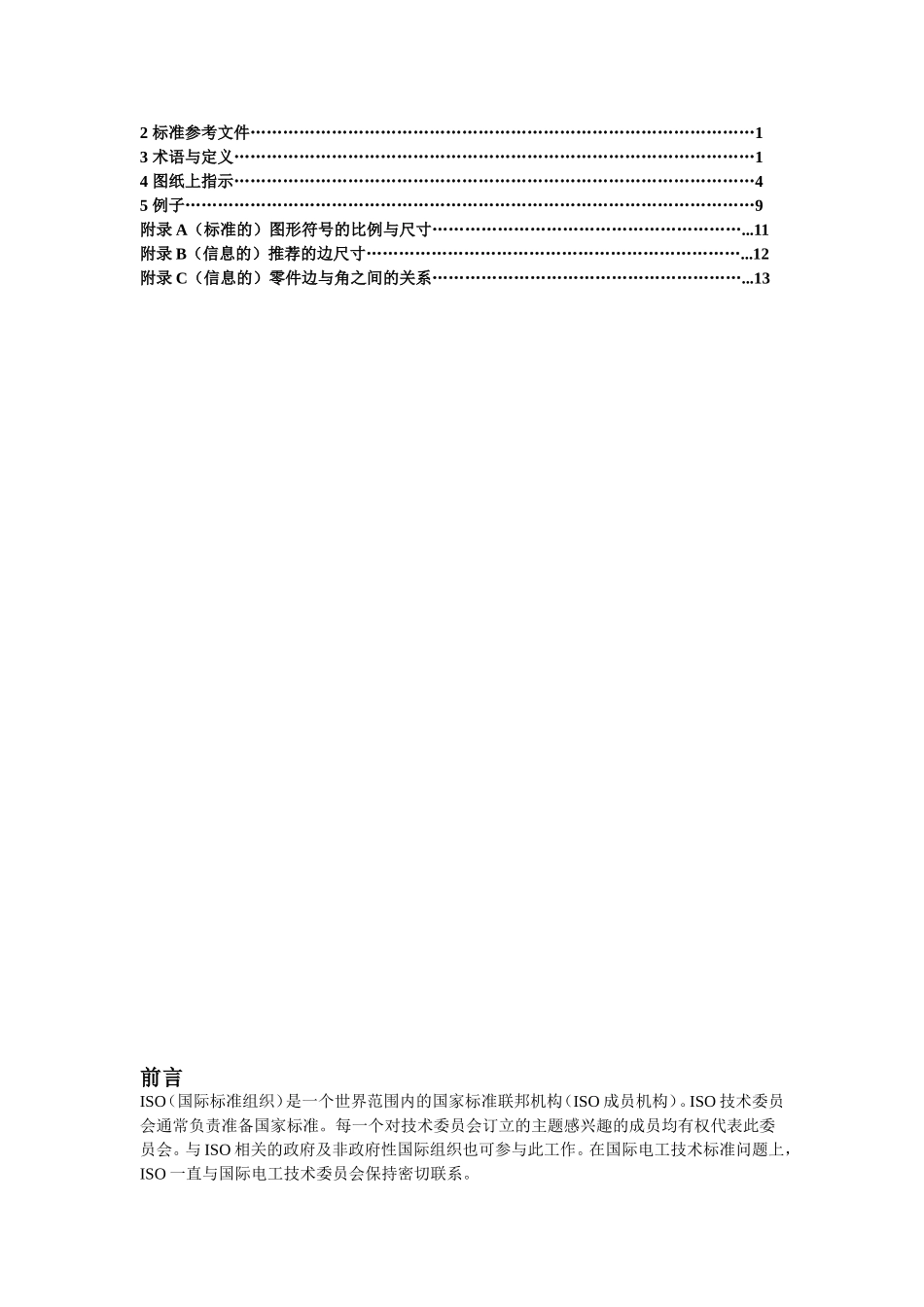

国际标准ISO13715第二版2000-06-15技术图纸-不规则形状的边-词汇与指示参考号ISO13725:2000(E)ISO2000目录页码前言………………………………………………………………………………………………iv说明………………………………………………………………………………………………v1范围……………………………………………………………………………………………12标准参考文件…………………………………………………………………………………13术语与定义……………………………………………………………………………………14图纸上指示……………………………………………………………………………………45例子……………………………………………………………………………………………9附录A(标准的)图形符号的比例与尺寸…………………………………………………...11附录B(信息的)推荐的边尺寸……………………………………………………………...12附录C(信息的)零件边与角之间的关系…………………………………………………...13前言ISO(国际标准组织)是一个世界范围内的国家标准联邦机构(ISO成员机构)。ISO技术委员会通常负责准备国家标准。每一个对技术委员会订立的主题感兴趣的成员均有权代表此委员会。与ISO相关的政府及非政府性国际组织也可参与此工作。在国际电工技术标准问题上,ISO一直与国际电工技术委员会保持密切联系。按ISO/IEC指令第3部分给定的原则起草国际标准。在ISO理事会接受其为国际标准前,技术委员会采用的国际标准草案将发放到各个成员机构待批。按照ISO程序要求,需有至少75%的成员机构批准才可通过。注意:此国际标准的一些要素可能会是专利权的主题。ISO不负责标记任何或所有这些专利权。国际标准ISO13725技术图纸,产品定义与相关文件由技术委员会ISO/TC10制定,机械工程文件由附属委员会SC6制定。第2版取消并代替了经过技术改版的第1版(ISO13725:1994)。附录A构成了此国际标准的标准部分。附录B及C仅作参考用。说明技术图纸上的理想几何图形无偏差,且大体上无需考虑边的状态。然而,为达到一些特殊目的(如零件功能,或安全考虑),需要指定零件的特殊状态。这些状态包括外边无毛刺、锐边或限定毛刺尺寸的边及带有过渡区的内边。原则上,零件的所有边都应处于其必需的状态。实际,除在技术图纸或相关文件上另有指定外,零件将不作必需处理,直接由机器上出货。此技术标准旨在通过技术图纸上边状态的指示与图形代表的指导技术规范加强避免此情况。技术图纸-不规则形状的边-词汇与指示1范围此国际标准定义了说明边状态的术语,并指定了技术图纸上形状不明确的边的表示原则。同时也指定了图形符号的比例与尺寸。若要求边的形状明确(如,1×45°),则应用ISO129-4中给定的一般尺寸原则。2标准参考文件此文本中,下列标准文件中含有构成此国际标准的条款。补充或改版不再应用的过时参考文件。但,鼓励此标准合同方调查、应用最新版的下列指定标准文件。未过时的参考文件则应用参考标准文件的最新版。ISO及IEC成员保存最新的有效国际标准的记录。ISO128-20,技术图纸-代表的一般原则-第20部分:线的基础说明惯例。ISO128-22,技术图纸-代表的一般原则-第22部分:引导线与参考线的基础说明惯例与应用。ISO129-1-CombinCombin,技术图纸-尺寸与公差指令-第1部分:一般原则。ISO3098-0:1997,技术产品文件-文字-第0部分:一般要求。ISO81714-1:1999,设计于产品技术文件中使用的图形符号-第1部分:基本原则。3术语与定义为达到此技术标准的目的,应用下列术语与定义。3.1边两个面之间的交集注释:欲查详细信息,请参考附录。3.2边的状态边的几何图形与尺寸3.3不规则边不能精确描述其形状的边3.4锐边与理想几何图形零偏差的零件外边或内边注释:图形1与2给出了例子。3.5毛刺外边理想几何图形上材料的粗糙残渣,加工或成型过程中的残留物注释:图形1与图形3为毛刺例子。3.6清角或倒角内边理想几何图形的内部偏差注释:图形1,2,4,5给出了例子3.7过渡区内边理想几何图形的外部偏差注释:图形2,6给出了例子。1)即将出版(ISO129:1985部...
