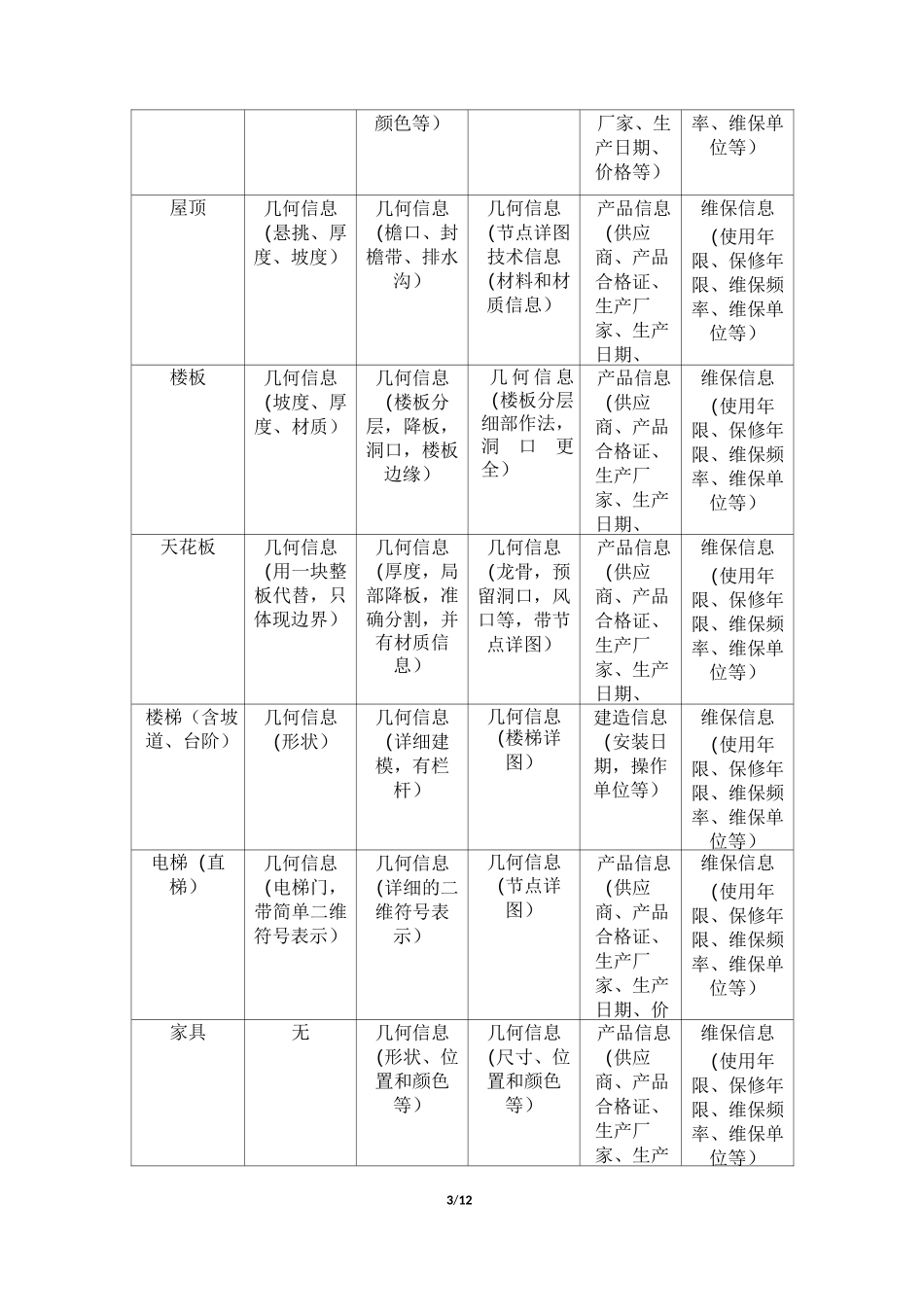

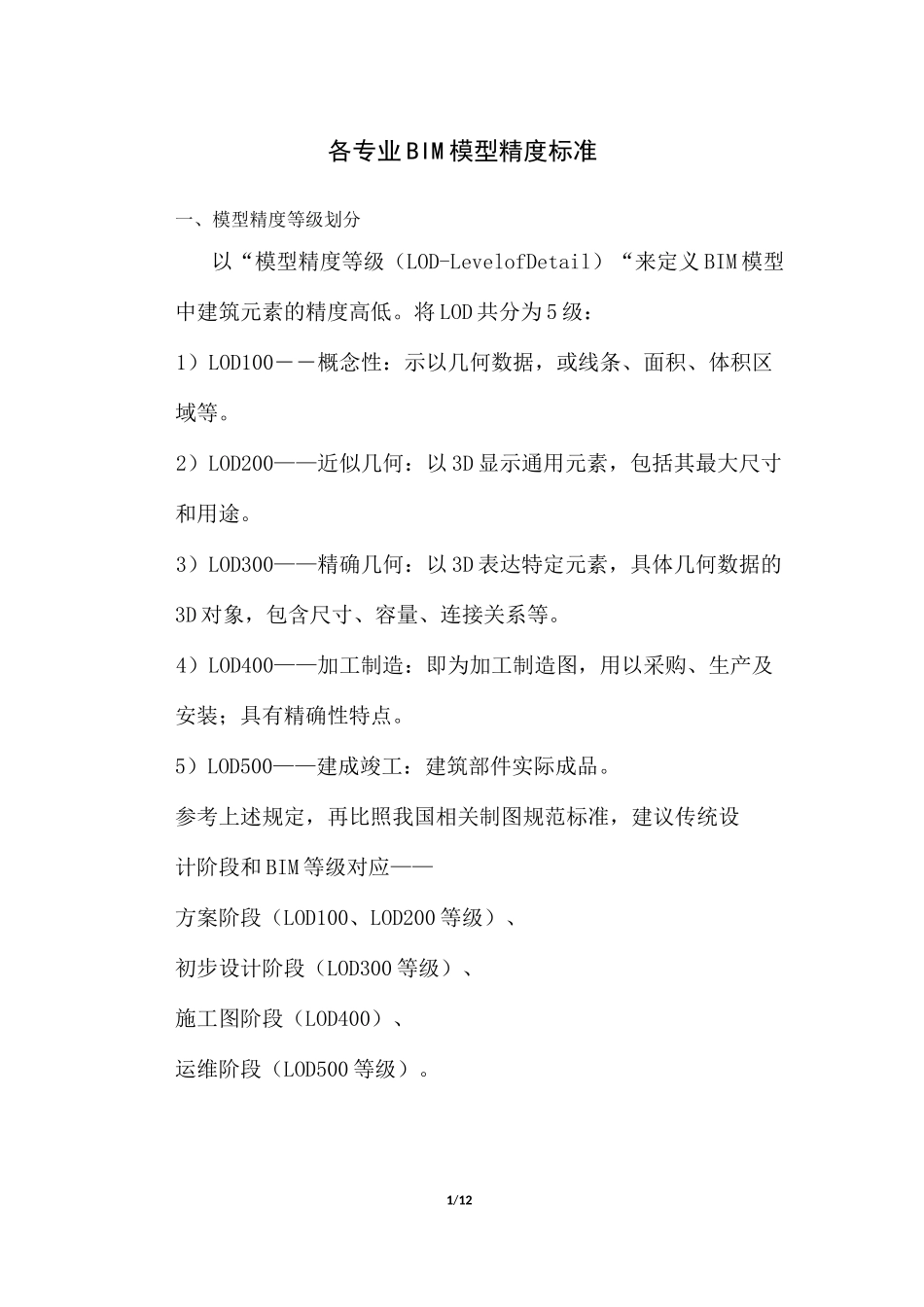

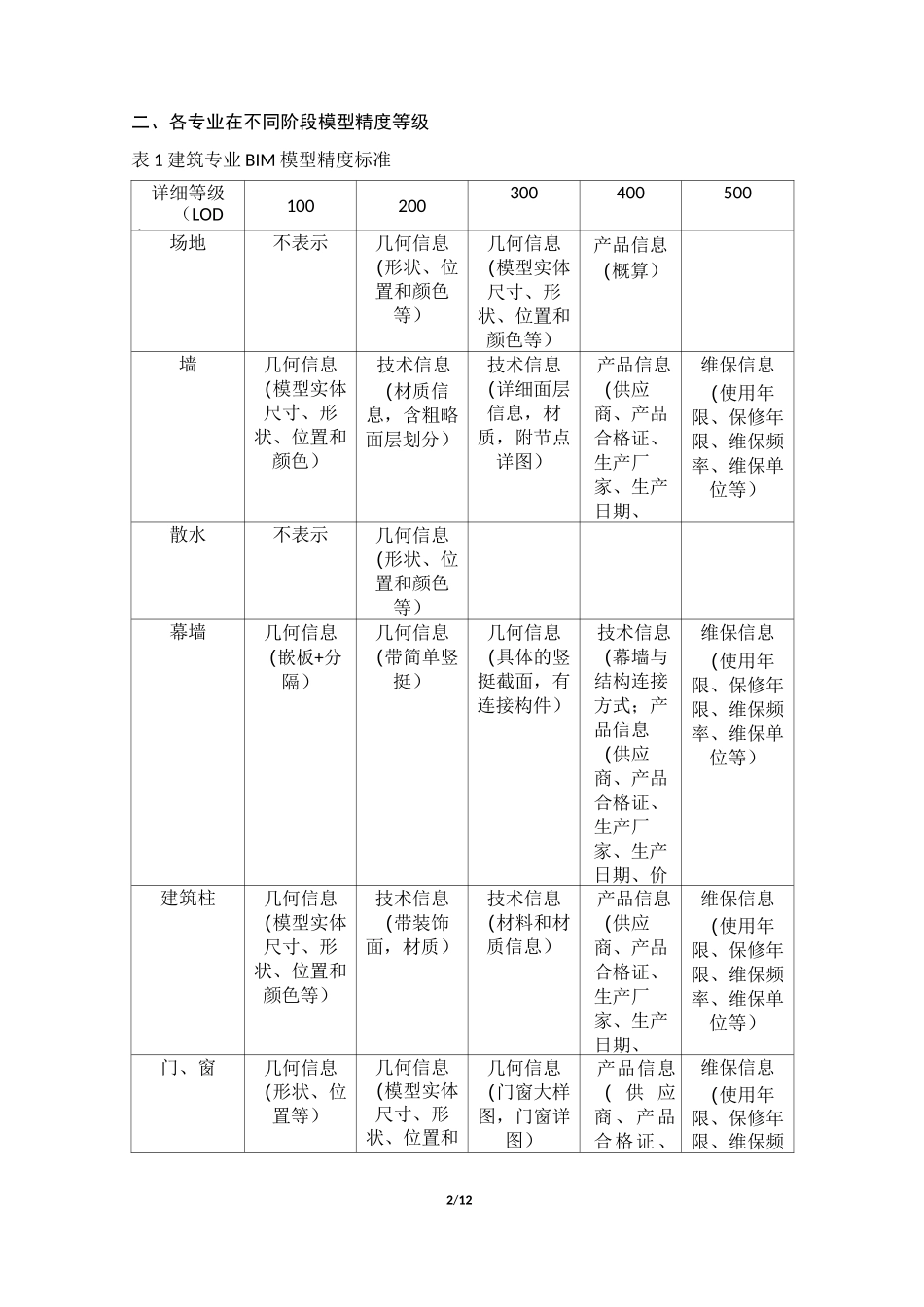

1/12各专业BIM模型精度标准一、模型精度等级划分以“模型精度等级（LOD-LevelofDetail）“来定义BIM模型中建筑元素的精度高低。将LOD共分为5级：1）LOD100――概念性：示以几何数据，或线条、面积、体积区域等。2）LOD200——近似几何：以3D显示通用元素，包括其最大尺寸和用途。3）LOD300——精确几何：以3D表达特定元素，具体几何数据的3D对象，包含尺寸、容量、连接关系等。4）LOD400——加工制造：即为加工制造图，用以采购、生产及安装；具有精确性特点。5）LOD500——建成竣工：建筑部件实际成品。参考上述规定，再比照我国相关制图规范标准，建议传统设计阶段和BIM等级对应——方案阶段（LOD100、LOD200等级）、初步设计阶段（LOD300等级）、施工图阶段（LOD400）、运维阶段（LOD500等级）。2/12二、各专业在不同阶段模型精度等级表1建筑专业BIM模型精度标准详细等级（LOD）100200300400500场地不表示几何信息（形状、位置和颜色等）几何信息（模型实体尺寸、形状、位置和颜色等）产品信息（概算）墙几何信息（模型实体尺寸、形状、位置和颜色）技术信息（材质信息，含粗略面层划分）技术信息（详细面层信息，材质，附节点详图）产品信息（供应商、产品合格证、生产厂家、生产日期、维保信息（使用年限、保修年限、维保频率、维保单位等）散水不表示几何信息（形状、位置和颜色等）幕墙几何信息（嵌板+分隔）几何信息（带简单竖挺）几何信息（具体的竖挺截面，有连接构件）技术信息（幕墙与结构连接方式；产品信息（供应商、产品合格证、生产厂家、生产日期、价维保信息（使用年限、保修年限、维保频率、维保单位等）建筑柱几何信息（模型实体尺寸、形状、位置和颜色等）技术信息（带装饰面，材质）技术信息（材料和材质信息）产品信息（供应商、产品合格证、生产厂家、生产日期、维保信息（使用年限、保修年限、维保频率、维保单位等）门、窗几何信息（形状、位置等）几何信息（模型实体尺寸、形状、位置和几何信息（门窗大样图，门窗详图）产品信息（供应商、产品合格证、生产维保信息（使用年限、保修年限、维保频3/12颜色等）厂家、生产日期、价格等）率、维保单位等）屋顶几何信息（悬挑、厚度、坡度）几何信息（檐口、封檐带、排水沟）几何信息（节点详图技术信息（材料和材质信息）产品信息（供应商、产品合格证、生产厂家、生产日期、维保信息（使用年限、保修年限、维保频率、维保单位等）楼板几何信息（坡度、厚度、材质）几何信息（楼板分层，降板，洞口，楼板边缘）几何信息（楼板分层细部作法，洞口更全）产品信息（供应商、产品合格证、生产厂家、生产日期、维保信息（使用年限、保修年限、维保频率、维保单位等）天花板几何信息（用一块整板代替，只体现边界）几何信息（厚度，局部降板，准确分割，并有材质信息）几何信息（龙骨，预留洞口，风口等，带节点详图）产品信息（供应商、产品合格证、生产厂家、生产日期、维保信息（使用年限、保修年限、维保频率、维保单位等）楼梯（含坡道、台阶）几何信息（形状）几何信息（详细建模，有栏杆）几何信息（楼梯详图）建造信息（安装日期，操作单位等）维保信息（使用年限、保修年限、维保频率、维保单位等）电梯（直梯）几何信息（电梯门，带简单二维符号表示）几何信息（详细的二维符号表示）几何信息（节点详图）产品信息（供应商、产品合格证、生产厂家、生产日期、价维保信息（使用年限、保修年限、维保频率、维保单位等）家具无几何信息（形状、位置和颜色等）几何信息（尺寸、位置和颜色等）产品信息（供应商、产品合格证、生产厂家、生产维保信息（使用年限、保修年限、维保频率、维保单位等）4/12价格等）表2结构专业BIM模型精度标准详细等级（LOD）100200300400500混凝土结构板几何信息（板厚、板长、宽、表面材质颜色）技术信息（材料和材质信息）几何信息份层做法，楼板详图，附带节点详图（钢筋布置图）技术信息（材料信息）产品信息（供应商、产品合格证、生产厂家、生产日期、价格等）维保信息（使用年限、保修年限、维保频率、维保单位等）梁几何信息傑长宽咼，表面材质颜色）技术信息（材料和材...
