上引杆问题简析VIP专享VIP免费

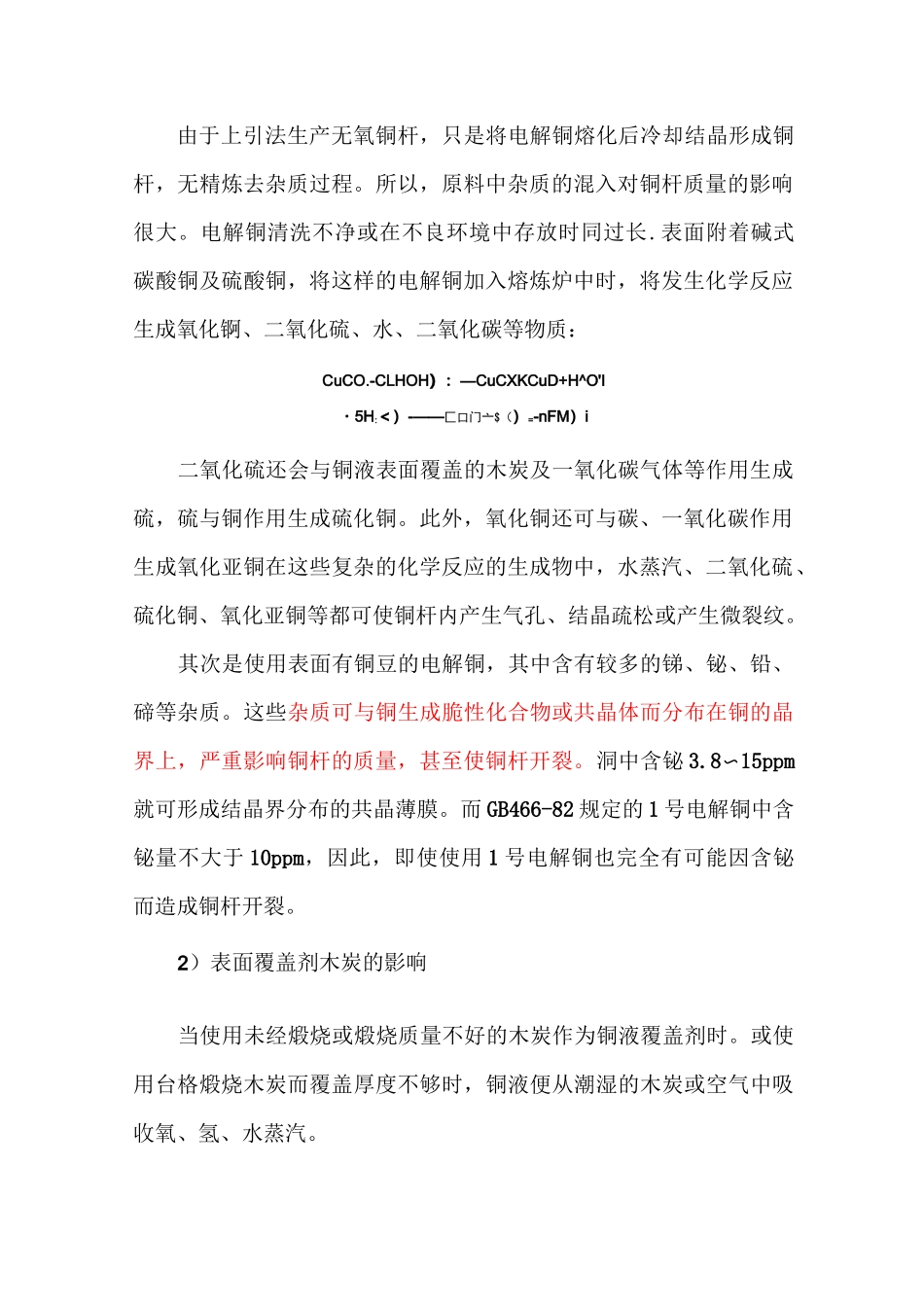

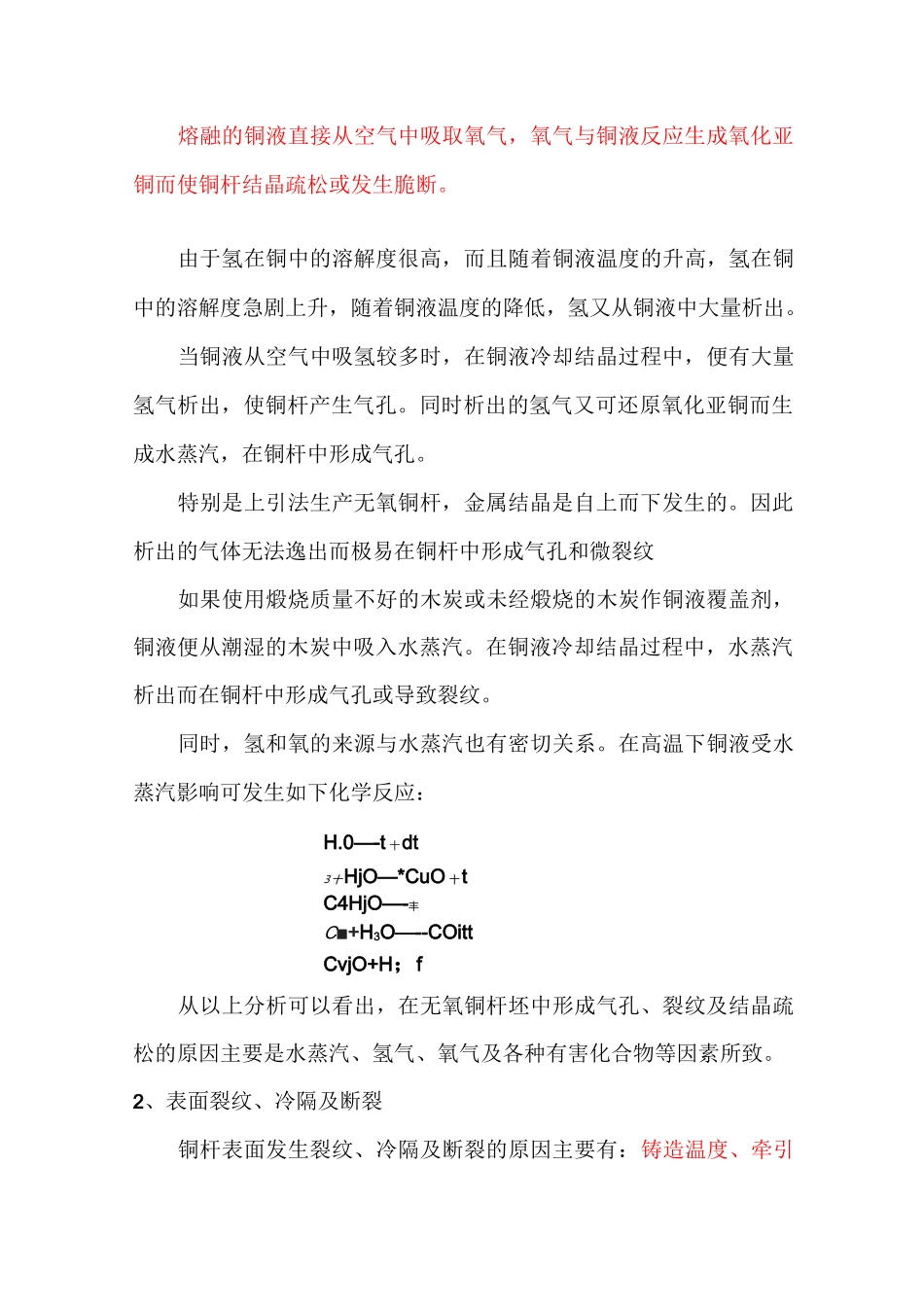

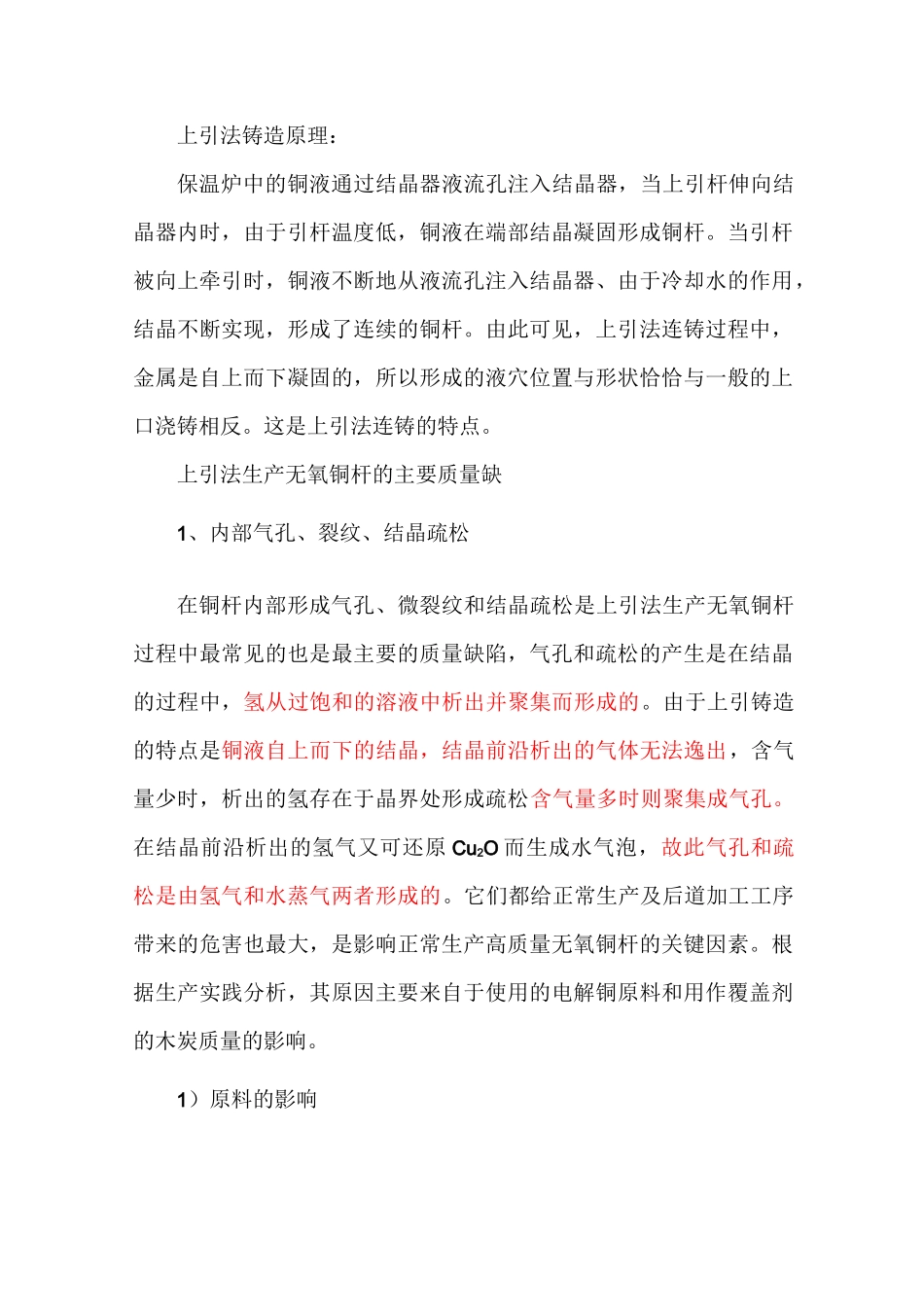

上引法铸造原理：保温炉中的铜液通过结晶器液流孔注入结晶器，当上引杆伸向结晶器内时，由于引杆温度低，铜液在端部结晶凝固形成铜杆。当引杆被向上牵引时，铜液不断地从液流孔注入结晶器、由于冷却水的作用，结晶不断实现，形成了连续的铜杆。由此可见，上引法连铸过程中，金属是自上而下凝固的，所以形成的液穴位置与形状恰恰与一般的上口浇铸相反。这是上引法连铸的特点。上引法生产无氧铜杆的主要质量缺1、内部气孔、裂纹、结晶疏松在铜杆内部形成气孔、微裂纹和结晶疏松是上引法生产无氧铜杆过程中最常见的也是最主要的质量缺陷，气孔和疏松的产生是在结晶的过程中，氢从过饱和的溶液中析出并聚集而形成的。由于上引铸造的特点是铜液自上而下的结晶，结晶前沿析出的气体无法逸出，含气量少时，析出的氢存在于晶界处形成疏松含气量多时则聚集成气孔。在结晶前沿析出的氢气又可还原Cu2O而生成水气泡，故此气孔和疏松是由氢气和水蒸气两者形成的。它们都给正常生产及后道加工工序带来的危害也最大，是影响正常生产高质量无氧铜杆的关键因素。根据生产实践分析，其原因主要来自于使用的电解铜原料和用作覆盖剂的木炭质量的影响。1）原料的影响由于上引法生产无氧铜杆，只是将电解铜熔化后冷却结晶形成铜杆，无精炼去杂质过程。所以，原料中杂质的混入对铜杆质量的影响很大。电解铜清洗不净或在不良环境中存放时同过长.表面附着碱式碳酸铜及硫酸铜，将这样的电解铜加入熔炼炉中时，将发生化学反应生成氧化锕、二氧化硫、水、二氧化碳等物质：CuCO.-CLHOH）：—CuCXKCuD+H^O'I・5H:＜）-——匚口门亠$（）=-nFM）i二氧化硫还会与铜液表面覆盖的木炭及一氧化碳气体等作用生成硫，硫与铜作用生成硫化铜。此外，氧化铜还可与碳、一氧化碳作用生成氧化亚铜在这些复杂的化学反应的生成物中，水蒸汽、二氧化硫、硫化铜、氧化亚铜等都可使铜杆内产生气孔、结晶疏松或产生微裂纹。其次是使用表面有铜豆的电解铜，其中含有较多的锑、铋、铅、碲等杂质。这些杂质可与铜生成脆性化合物或共晶体而分布在铜的晶界上，严重影响铜杆的质量，甚至使铜杆开裂。洞中含铋3.8〜15ppm就可形成结晶界分布的共晶薄膜。而GB466-82规定的1号电解铜中含铋量不大于10ppm，因此，即使使用1号电解铜也完全有可能因含铋而造成铜杆开裂。2）表面覆盖剂木炭的影响当使用未经煅烧或煅烧质量不好的木炭作为铜液覆盖剂时。或使用台格煅烧木炭而覆盖厚度不够时，铜液便从潮湿的木炭或空气中吸收氧、氢、水蒸汽。熔融的铜液直接从空气中吸取氧气，氧气与铜液反应生成氧化亚铜而使铜杆结晶疏松或发生脆断。由于氢在铜中的溶解度很高，而且随着铜液温度的升高，氢在铜中的溶解度急剧上升，随着铜液温度的降低，氢又从铜液中大量析出。当铜液从空气中吸氢较多时，在铜液冷却结晶过程中，便有大量氢气析出，使铜杆产生气孔。同时析出的氢气又可还原氧化亚铜而生成水蒸汽，在铜杆中形成气孔。特别是上引法生产无氧铜杆，金属结晶是自上而下发生的。因此析出的气体无法逸出而极易在铜杆中形成气孔和微裂纹如果使用煅烧质量不好的木炭或未经煅烧的木炭作铜液覆盖剂，铜液便从潮湿的木炭中吸入水蒸汽。在铜液冷却结晶过程中，水蒸汽析出而在铜杆中形成气孔或导致裂纹。同时，氢和氧的来源与水蒸汽也有密切关系。在高温下铜液受水蒸汽影响可发生如下化学反应：H.0—-t十dt3十HjO—*CuO十tC4HjO—-丰C■+H3O—--COittCvjO+H；f从以上分析可以看出，在无氧铜杆坯中形成气孔、裂纹及结晶疏松的原因主要是水蒸汽、氢气、氧气及各种有害化合物等因素所致。2、表面裂纹、冷隔及断裂铜杆表面发生裂纹、冷隔及断裂的原因主要有：铸造温度、牵引速度、冷却强度、结晶器插入铜液中的深度不适当。1）铜液温度的影响铜液温度过高或过低，都对铜杆的表面质量有影响。当铜液温度过高时，除铜液极易吸气外，铜杆坯结晶粗大，易产生气孔和裂纹。当铜液温度过低时，铜杆坯容易产生结晶疏松和表面冷隔等缺陷。并且当金属或合金熔液气体溶解度达到饱和之前，在熔液温度越高的情况下，如果熔炼时间或保温时间越长，熔体中含气量就越多，金属熔液在结晶室...
