《建筑识图》汇总题库(学生用)VIP专享VIP免费

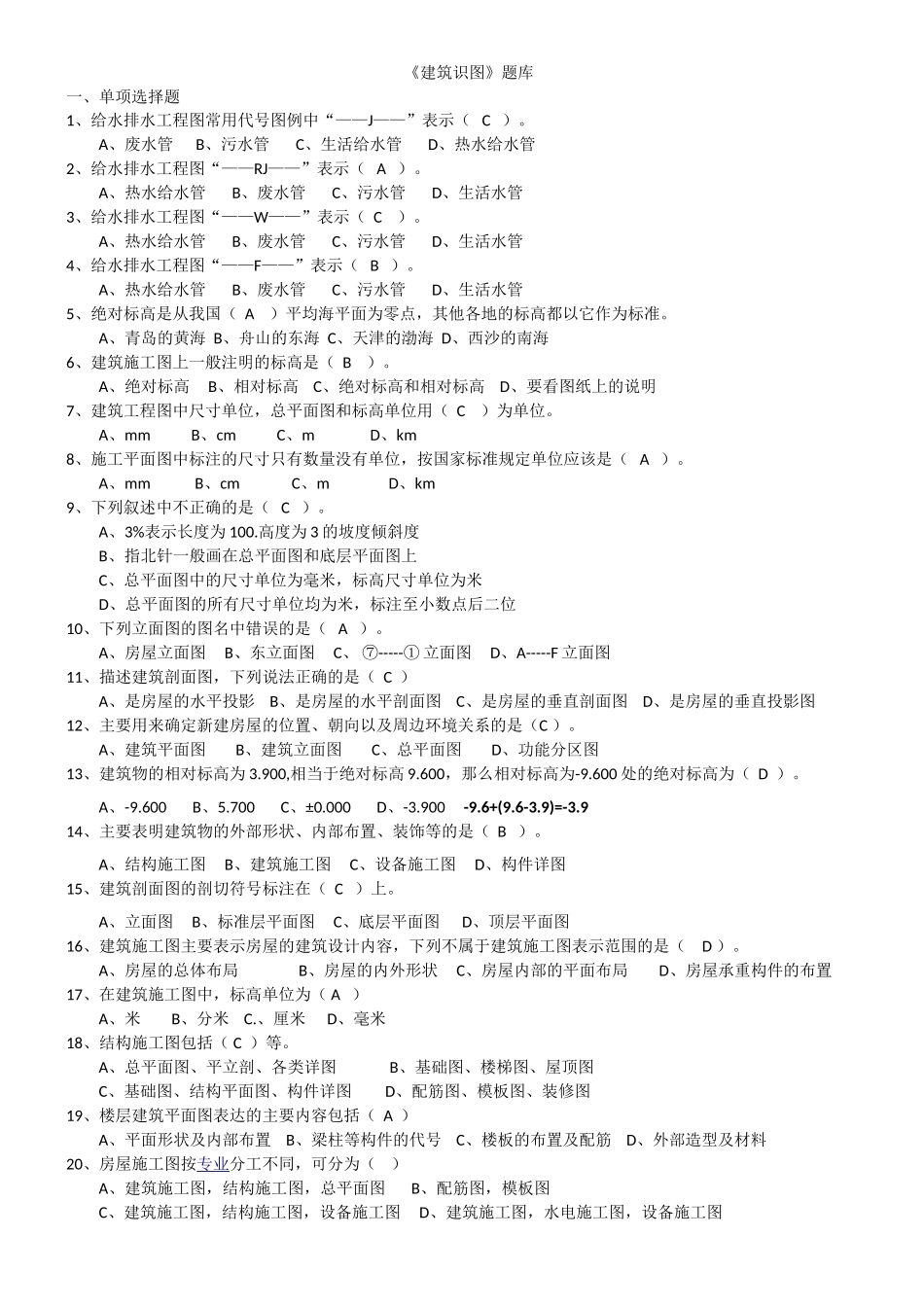

《建筑识图》题库一、单项选择题1、给水排水工程图常用代号图例中“——J——”表示（C）。A、废水管B、污水管C、生活给水管D、热水给水管2、给水排水工程图“——RJ——”表示（A）。A、热水给水管B、废水管C、污水管D、生活水管3、给水排水工程图“——W——”表示（C）。A、热水给水管B、废水管C、污水管D、生活水管4、给水排水工程图“——F——”表示（B）。A、热水给水管B、废水管C、污水管D、生活水管5、绝对标高是从我国（A）平均海平面为零点，其他各地的标高都以它作为标准。A、青岛的黄海B、舟山的东海C、天津的渤海D、西沙的南海6、建筑施工图上一般注明的标高是（B）。A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明7、建筑工程图中尺寸单位，总平面图和标高单位用（C）为单位。A、mmB、cmC、mD、km8、施工平面图中标注的尺寸只有数量没有单位，按国家标准规定单位应该是（A）。A、mmB、cmC、mD、km9、下列叙述中不正确的是（C）。A、3%表示长度为100.高度为3的坡度倾斜度B、指北针一般画在总平面图和底层平面图上C、总平面图中的尺寸单位为毫米，标高尺寸单位为米D、总平面图的所有尺寸单位均为米，标注至小数点后二位10、下列立面图的图名中错误的是（A）。A、房屋立面图B、东立面图C、⑦-----①立面图D、A-----F立面图11、描述建筑剖面图，下列说法正确的是（C）A、是房屋的水平投影B、是房屋的水平剖面图C、是房屋的垂直剖面图D、是房屋的垂直投影图12、主要用来确定新建房屋的位置、朝向以及周边环境关系的是（C）。A、建筑平面图B、建筑立面图C、总平面图D、功能分区图13、建筑物的相对标高为3.900,相当于绝对标高9.600，那么相对标高为-9.600处的绝对标高为（D）。A、-9.600B、5.700C、±0.000D、-3.900-9.6+(9.6-3.9)=-3.914、主要表明建筑物的外部形状、内部布置、装饰等的是（B）。A、结构施工图B、建筑施工图C、设备施工图D、构件详图15、建筑剖面图的剖切符号标注在（C）上。A、立面图B、标准层平面图C、底层平面图D、顶层平面图16、建筑施工图主要表示房屋的建筑设计内容，下列不属于建筑施工图表示范围的是（D）。A、房屋的总体布局B、房屋的内外形状C、房屋内部的平面布局D、房屋承重构件的布置17、在建筑施工图中，标高单位为（A）A、米B、分米C.、厘米D、毫米18、结构施工图包括（C）等。A、总平面图、平立剖、各类详图B、基础图、楼梯图、屋顶图C、基础图、结构平面图、构件详图D、配筋图、模板图、装修图19、楼层建筑平面图表达的主要内容包括（A）A、平面形状及内部布置B、梁柱等构件的代号C、楼板的布置及配筋D、外部造型及材料20、房屋施工图按专业分工不同，可分为（）A、建筑施工图，结构施工图，总平面图B、配筋图，模板图C、建筑施工图，结构施工图，设备施工图D、建筑施工图，水电施工图，设备施工图21、楼层结构平面图的水平剖切位置在（）A、楼面处B、窗台下C、窗台上D、楼板下22、建筑平面图是（）。A、水平全剖面图B、垂直全剖面图C、水平半剖面图D、垂直半剖面图23、（）主要用来确定新建房屋的位置、朝向以及周边环境关系。A、建筑平面图B、建筑立面图C、建筑总平面图D、功能分区图24、形体的图样是用各种不同规格的图线画成的，其中虚线表示（）。A、定位轴线B、剖面线C、可见轮廓线D、不可见轮廓线25、在一张建筑施工图中，如有索引符号，其分子为4的含义为（）。A、图纸的图幅为4号B、详图所在的图纸编号为4C、被索引的图纸编号为4D、详图的编号为426、不属于正投影图的基本特性是（)。A、积聚性B、显实性C、类似性D、可见性27、反映房屋各部位的高度、外貌和装修要求的是（）。A、剖面图B、平面图C、立面图D、详图28、反映建筑内部的结构构造、垂直方向的分层情况、各层楼地面、屋顶的构造等情况的是（）。A、剖面图B、平面图C、立面图D、详图29、建筑剖面图中，垂直分段尺寸一般分三道。其中中间一道是（）尺寸。A、开间B、进深C、轴间D、层高30、建(构)筑物剖面图的剖切符号宜注写在（）平面图上。A、第一张B、标准层C、任一张D、±0.000标高的31、当直线在某一投影面上投影积聚为一点，另两投影同时平行于...
