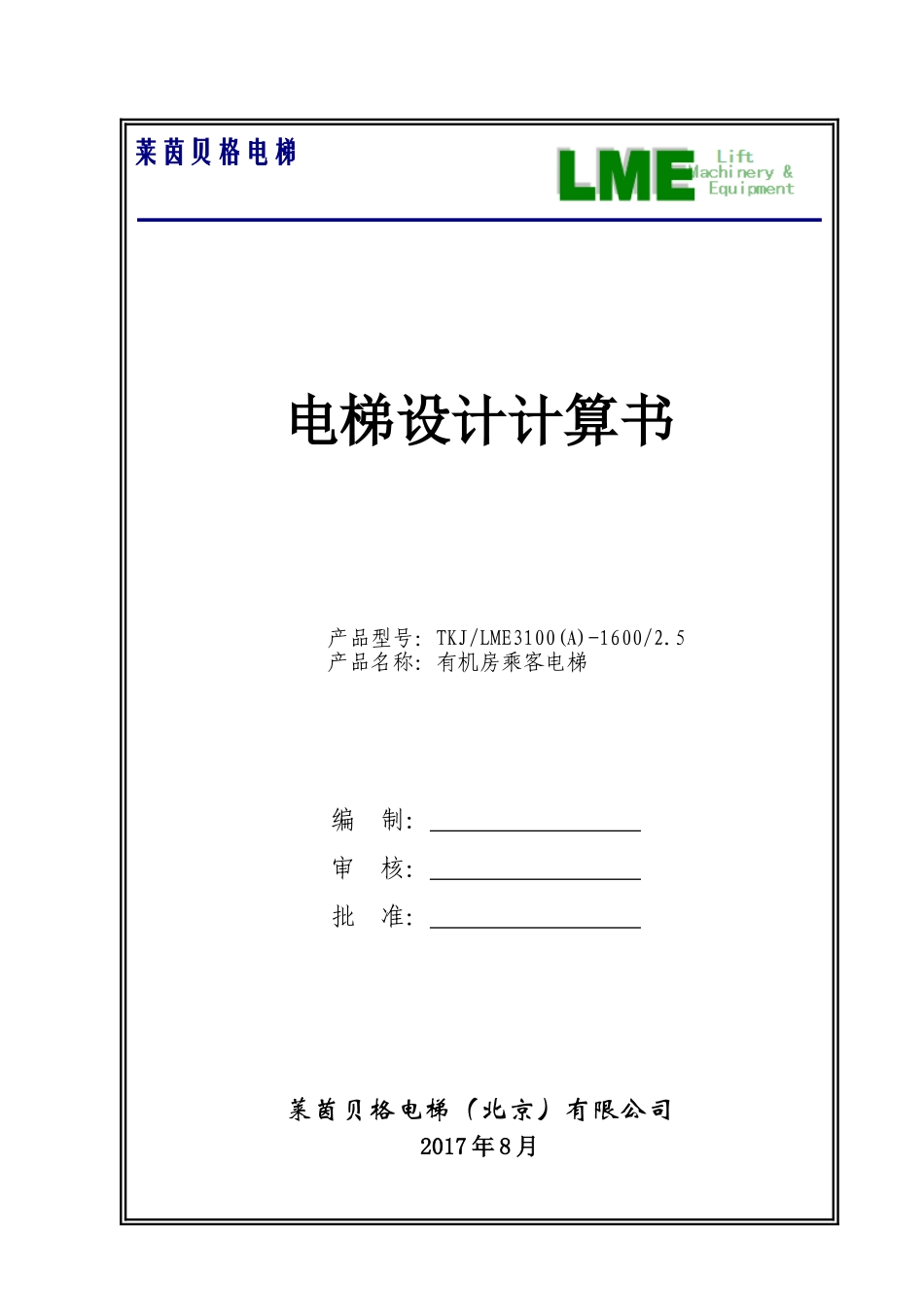

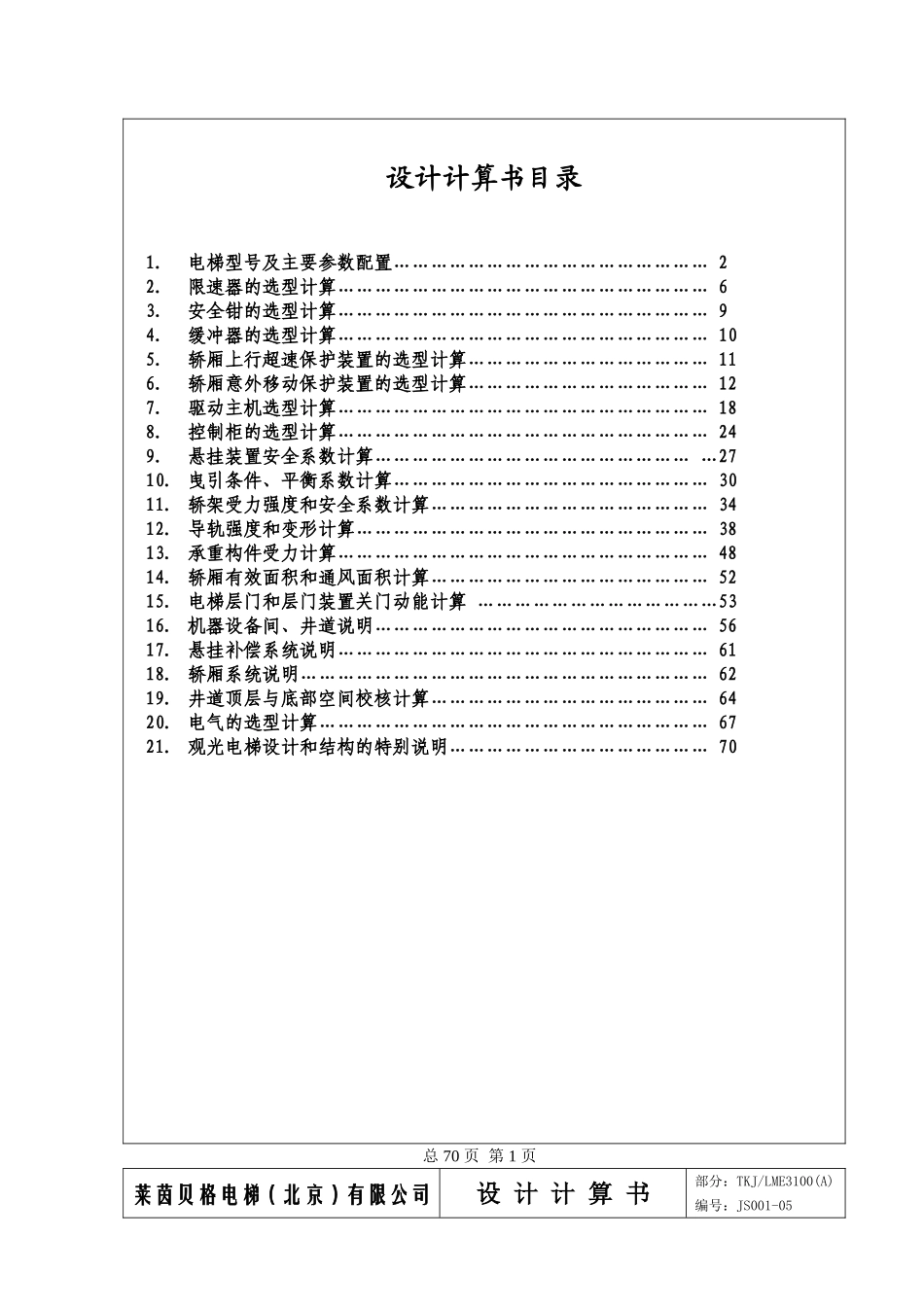

莱茵贝格电梯电梯设计计算书产品型号：TKJ/LME3100(A)-1600/2.5产品名称：有机房乘客电梯编制：审核：批准：莱茵贝格电梯（北京）有限公司2017年8月莱茵贝格电梯（北京）有限公司LMELiftMachinery＆Equipment设计计算书目录1.电梯型号及主要参数配置……………………………………………22.限速器的选型计算……………………………………………………63.安全钳的选型计算……………………………………………………94.缓冲器的选型计算……………………………………………………105.轿厢上行超速保护装置的选型计算…………………………………116.轿厢意外移动保护装置的选型计算…………………………………127.驱动主机选型计算……………………………………………………188.控制柜的选型计算……………………………………………………249.悬挂装置安全系数计算………………………………………………2710.曳引条件、平衡系数计算……………………………………………3011.轿架受力强度和安全系数计算………………………………………3412.导轨强度和变形计算…………………………………………………3813.承重构件受力计算……………………………………………………4814.轿厢有效面积和通风面积计算………………………………………5215.电梯层门和层门装置关门动能计算…………………………………5316.机器设备间、井道说明………………………………………………5617.悬挂补偿系统说明……………………………………………………6118.轿厢系统说明…………………………………………………………6219.井道顶层与底部空间校核计算………………………………………6420.电气的选型计算………………………………………………………6721.观光电梯设计和结构的特别说明……………………………………70总70页第1页莱茵贝格电梯（北京）有限公司设计计算书部分：TKJ/LME3100(A)编号：JS001-05LMELiftMachinery＆Equipment页数：共4页第1页日期：2017.08.06H5.2.0电梯型号及主要参数配置1电梯型号TKJ/LME3100(A)莱茵贝格电梯（北京）有限公司有机房乘客电梯本梯覆盖产品：TKJ/LME3100(C)莱茵贝格电梯（北京）有限公司有机房观光电梯TKJ/LME3100(E)莱茵贝格电梯（北京）有限公司有机房病床电梯2设计主要依据GB7588-2003《电梯制造与安装安全规范》含1号修改单GB/T10058-2009《电梯技术条件》TSGT7007-2016《电梯型式试验规则》TSGT7001-2009《电梯监督检验和定期检验规则-曳引与强制驱动电梯》含1号和2号修改单3主要参数本计算书中所涉及的参数均来自莱茵贝格电梯（北京）有限公司技术部编制的TKJ/LME3100(A)有机房乘客电梯设计任务书、技术规格参数表，电梯布置图及电梯产品图。本电梯安装于公司电梯试验塔电梯井道内，电梯基本信息和参数表项目名称莱茵贝格电梯（北京）有限公司样机1#电梯型号TKJ/LME3100(A)合同编号LME2017060601电梯类别有机房乘客电梯曳引比2:1电梯数量1台轿厢内尺寸1600×2200×2700（宽×深×高）额定载重量1600kg额定速度2.5m/s开门尺寸1000×2400（宽×高）开门方式中分层/站/门11/11/11轿门方式单通开门方向中分基站设置1F井道尺寸(宽）2800×（深）3465井道总高93.2(米)顶层高度8(米)机房尺寸(宽）2800×（深）3465提升高度80(米)底坑深度5.2(米)层楼显示1、2、3、4、5、6、7、8、9、10、11基站为1F各层层高1F=8m、2F=8m、3F=8m、4F～10F=8m×7=56m，11F=8mP1总70页第2页莱茵贝格电梯（北京）有限公司LMELiftMachinery＆Equipment设计计算书部分：TKJ/LME3100(A)编号：JS001-05页数：共4页第2页H5.2.0电梯型号及主要参数配置日期：2017.08.064主要配置：部件名称部件型号厂名/商标备注数量主机（M96-F）P=1600kg，V=2.5m/s曳引轮(450-8-10-15)26.7kw，54A，配海德汉1387编码器。LME/莱茵含主机防尘罩，制动器电压:DC110V，110V维持，电流2.8A，1台控制柜LME69-3000ACLME/莱茵-默纳克一体机1台操纵箱MBT-COP-K-2-（F1）操纵箱为：真彩液晶显:BVT810.4按钮：Ma004，发红光外呼盒为：真彩液晶显示：MCTC-HCB-T1按钮：Ma004，发红光按钮均带盲文；带LME铭牌标示楼层显示：1...
