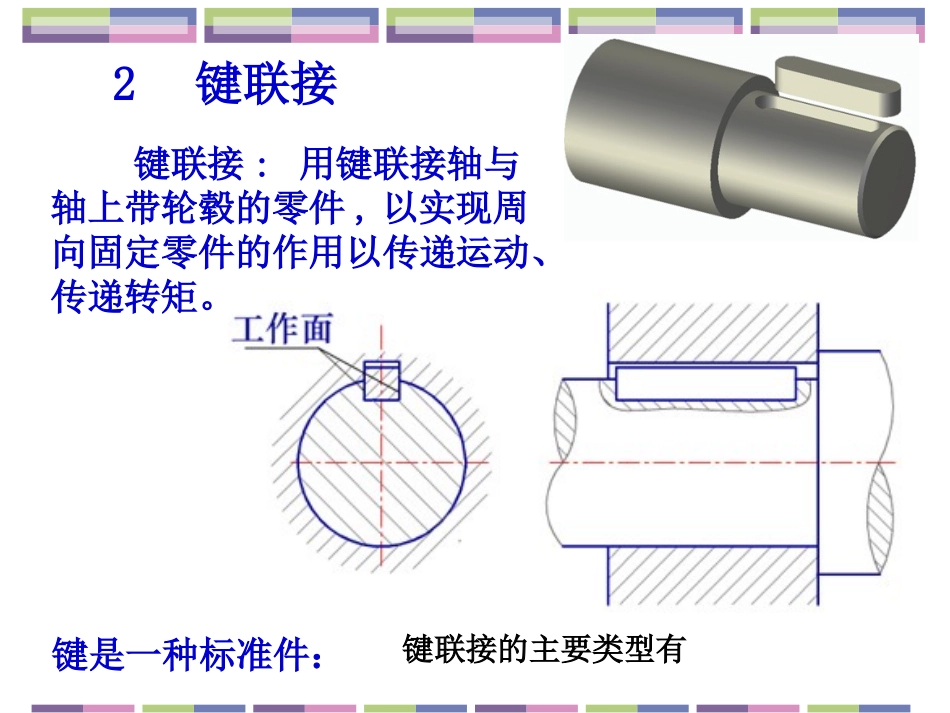

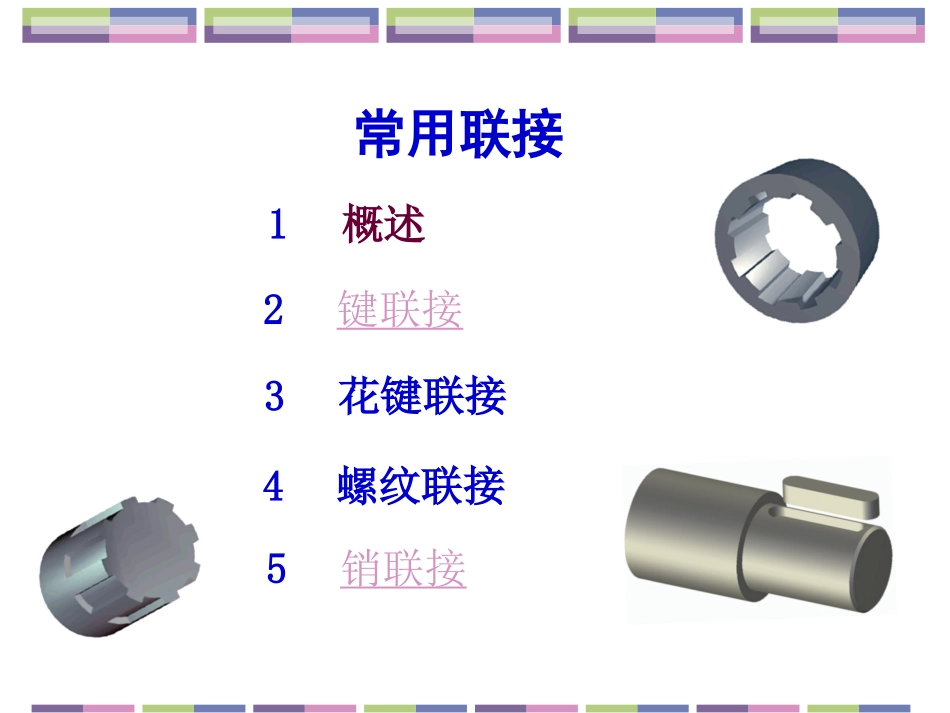

常用联接2键联接5销联接3花键联接4螺纹联接1概述键及花键联接螺纹联接销联接可拆卸联接铆接焊接胶接不可拆卸联接静联接动联接联接常用联接轴间联接——运动副1概述将两个或两个以上的零件联接成一体联接：本章只讲可拆联结返回2键联接键联接:用键联接轴与轴上带轮毂的零件,以实现周向固定零件的作用以传递运动、传递转矩。键联接的主要类型有键是一种标准件：一、键联接的类型与构造工作原理：两侧面为工作面，靠键与槽的挤压和键的剪切传递扭矩；1）普通平键用于静联接，即轴与轮毂间无相对轴向移动1、平键联接（一）松键联结：工作前不受预紧力键（1）普通平键结构：圆头普通平键(A型)用于轴中部用于轴端用于轴中部平头普通平键(B型)单圆头普通平键(C型)轴上的槽用圆盘铣刀加工轴上的键槽用指状铣刀加工（2）特点:键在槽中固定好，轴上键槽端部的应力集中较大,轴强度削弱较大。轴上的键槽用盘铣刀铣出，键槽的应力集中，较小轴强度削弱较小。◆圆头、单圆头普通平键：◆平头普通平键加工演示加工演示用于滑移距离较短的动联接，即轴与轮毂之间有相对轴向移动的联接2）导向平键：有A、B两种结构：A型B型应用3）滑键：用于滑移距离较大的动联接，即轴与轮毂之间有相对轴向移动的联接2、半圆键轴槽用与半圆键形状相同的铣刀加工，键能在槽中绕几何中心摆动，键的侧面为工作面，工作时靠其侧面的挤压来传递扭矩。特点：工艺性好，装配方便，适用于锥形轴与轮毂的联接.缺点：轴槽对轴的强度削弱较大。只适宜轻载联接。d1、楔键联接上表面有1：100斜度，安装时使键楔紧在轴与毂的键槽中（侧面有间隙）靠上下面的摩擦传递扭矩，并可传递小部分单向轴向力；钩头楔键拆卸方便。普通楔键钩头楔键安装后的情况（二）紧键联结2、切向键两个斜度为1：100的楔键联接，上、下两面为工作面（打入）布置在圆周的切向工作原理：靠工作面与轴及轮毂相挤压来传递扭矩切向键联接工作面适用于低速轻载、精度要求不高。钩头只用于轴端联接，如在中间用键槽应比键长2倍才能装入。且要罩安全罩3、紧键特点：对中性差，有偏心力。变载下易松动。二、平键尺寸选择及标记:平键尺寸有：键的剖面尺寸b*h：b键的公称宽度h键的公称高度L键的公称长度根据轴径大小从标准中选出键的公称长度L：小于轮毂长度并取标准长度系列。键的标记：键b*LGB1096-79（对于A型键可不标出，但对于B、C型，必须标注“键B”或“键C”）。三、键联接的强度校核1、力分析2、应力分析3、失效分析:4、强度计算平键联接的受力情况挤压、剪切挤压应力σ切应力τaadh/2by≈d/2挤压强度条件为jydjykldTlkTlkN][2000/10002T——扭矩（Nmm）k——工作高度k=h/2;d——轴径（mm）;l——工作长度A型键：l=L-bB型键：l=LC型键：l=L-b/2;L——公称长度;[σ]jy较弱材料的许用挤压应力;表9.2。1）双键，180°布置（按1.5个键计算）三键，120°布置；强度不够时应采取的措施：4）改用花键3）用B型代替A型2）可能的情况下适当增加键长L；返回3花键联接花键联接是由带多个键齿的花键轴（外花键）与花键孔（内花键）所组成的联结Dd花键齿侧面为工作面——适用于动、静联接一、类型、特点和应用1、特点：1）齿较多、工作面积大、承载能力较高6）加工需专用设备、制造成本高2）键均匀分布，各键齿受力较均匀3）齿槽浅、齿根应力集中小，对轴的强度削弱减少4）轴上零件对中性好5）导向性较好2、花键类型矩形花键联接按新标准为内径定心，定心精度高，定心稳定性好，配合面均要研磨，磨削消除热处理后变形，应用广泛①矩形花键定心方式为齿形定心，当齿受载时，齿上的径向力能自动定心，有利于各齿均载，应用广泛，优先采用②渐开线花键③三角形花键——齿数较多，齿较小，对轴强度削弱小。适于轻载、直径较小时及轴与薄壁零件的联接。3、矩形花键的尺寸选则矩形花键的尺寸有：键齿数N内径d——由轴强度确定外径D键齿宽b由d及载荷系列查标准矩形花键规格N×d×D×b返回一、螺纹联接主要类型1、螺栓联接动画动画（1）普通螺栓联接（2）配合螺栓联接装配后孔与杆间有间隙装配后无间隙，主要承受横向载荷，也可作定位用,孔需要铰削加工。适用两被...
