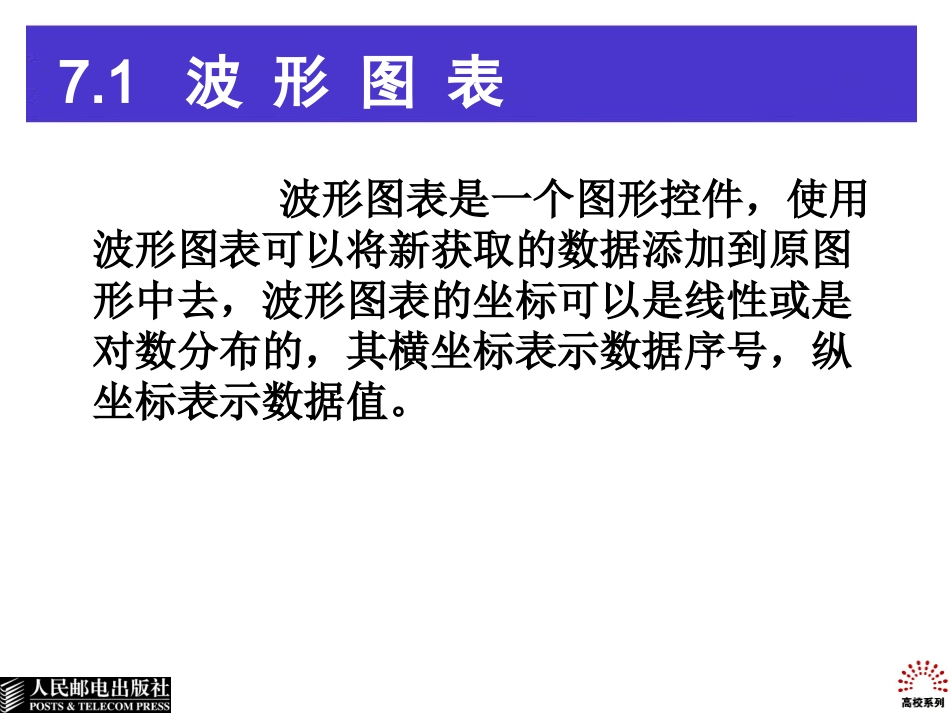

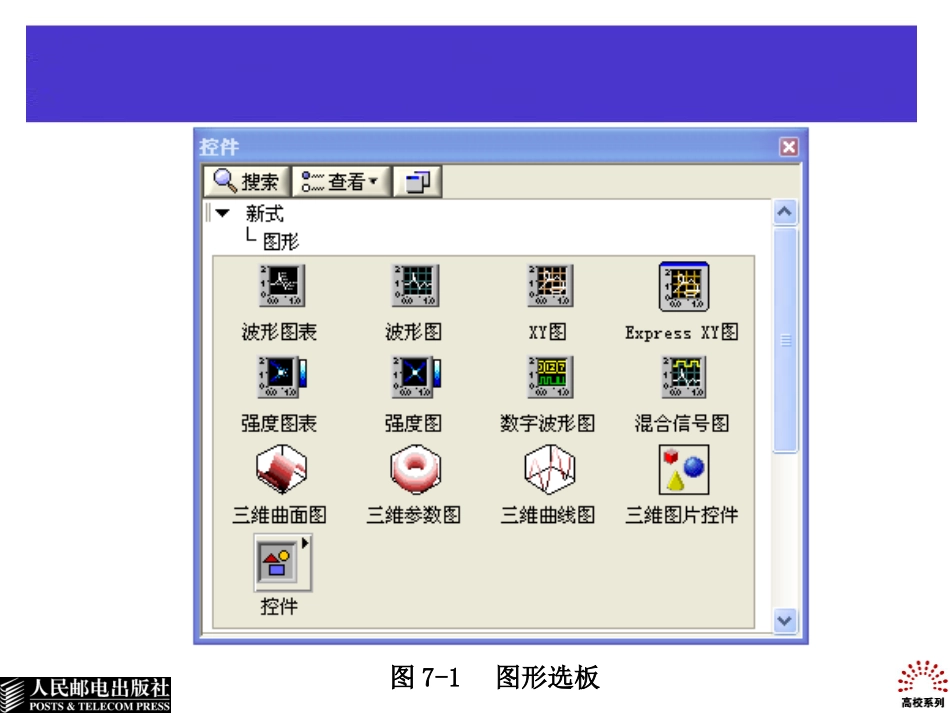

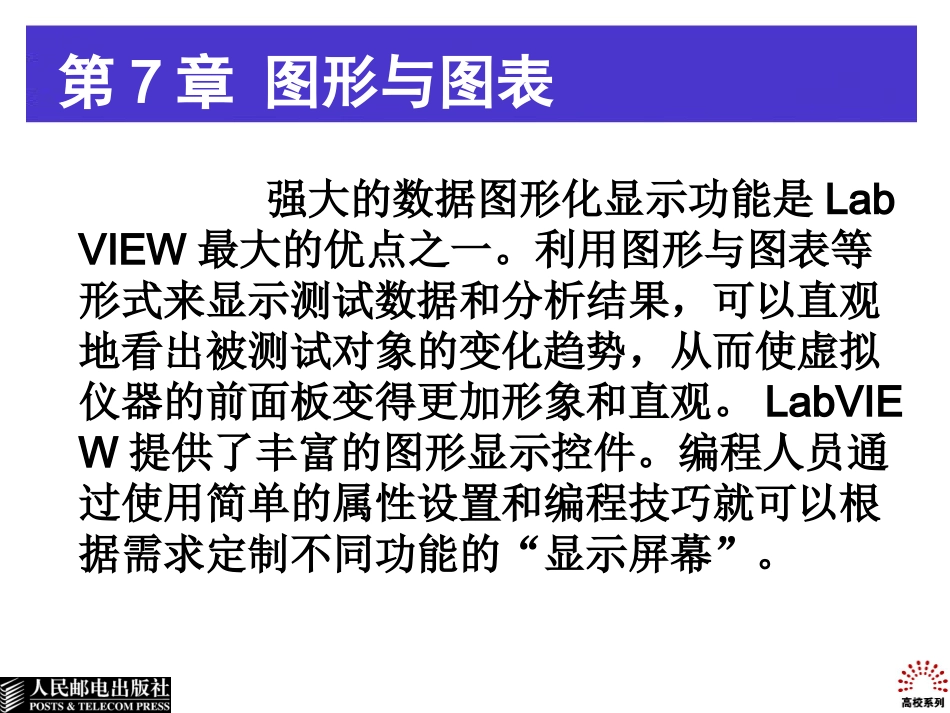

第7章图形与图表强大的数据图形化显示功能是LabVIEW最大的优点之一。利用图形与图表等形式来显示测试数据和分析结果，可以直观地看出被测试对象的变化趋势，从而使虚拟仪器的前面板变得更加形象和直观。LabVIEW提供了丰富的图形显示控件。编程人员通过使用简单的属性设置和编程技巧就可以根据需求定制不同功能的“显示屏幕”。图7-1图形选板7.1波形图表波形图表是一个图形控件，使用波形图表可以将新获取的数据添加到原图形中去，波形图表的坐标可以是线性或是对数分布的，其横坐标表示数据序号，纵坐标表示数据值。7.1.1波形图表外观与属性的设置在波形图表控件的图形显示区单击鼠标右键，并在弹出的快捷菜单的显示项中勾选所有的显示条目，操作完成后显示所有图表标签，标尺和辅助组件，如图7-2所示。波形图表面板分两部分：图形显示区和标尺区。图7-2图表控件及其组件1．标尺属性的设置图7-3对X标尺进行设置图7-4图表属性窗口2．转置数组在一个波形图表中可以显示多条曲线。对于二维数组，在波形图表中默认情况下它将输入数组转置，即把生成数组的每一列数据当作一条一维数组来生成曲线。图7-5转置数组选项的使用3．分格显示曲线图7-6分格显示曲线每个曲线波形的Y标尺幅度可以单独进行设置，使不同大小的曲线都能清晰地在波形图表中显示。4．图表历史长度输入波形图表的数据首先被存储于缓冲区，默认情况下，缓冲大小为为1KB，即最大的数据显示长度为1024个，缓冲区容不下的旧数据将被舍弃。5．高级功能的设置图7-7高级功能的设置图7-83种波形显示方式的比较6．图例图例除了用于显示波形的名称和颜色外，还配备了各种丰富的图形显示样式供用户自定义。用户使用定位工具拖动图例的边框可以增加或减少图例。图7-9测量数据的显示设置7．标尺图例图7-10标尺图例8．图形工具选板图7-11图形工具选板7.1.2单曲线波形图表当输入数据为数值型标量数据，波形图表将直接把数据添加在曲线的末端。图7-12数值型标量数据作为输入数据时的波形图表当输入数据为一维数组时，波形图表则一次性将一维数组的数据添加在曲线末端。图7-13一维数组作为输入数据时的波形图表7.1.3多曲线波形图表如果要在一个波形图表绘制多条曲线，则需要用捆绑函数将两个数据捆绑成一个簇，然后连接到波形图表中，以绘制两条曲线为例，在如图7-14所示程序中，每运行一次程序则产生两个随机数，波形图表则在两条曲线上各绘制一点，多次运行后即绘制出两条曲线。当输入数据为二维数组时，波形图表直接根据输入的数组情况生成曲线。图7-14绘制多条曲线的波形图表图7-15波形数据作为输入数据时的波形图表7.2波形图尽管波形图和波形图表在外观及很多附件功能上相似，但对比波形图表，波形图不能输入标量数据，也不具备数字显示和历史数据查看功能。波形图在显示时先清空历史数据，然后将传递给它的数据一次绘制成曲线显示出来。在自动刻度下，它的横坐标初始值恒为0，终值等于数据量；在固定刻度下，横坐标在程序运行时保持固定，用户可以根据要求设置横坐标的初始值和终值。此外，波形图控件的游标图例功能可以在波形记录后方便地查询曲线上任意曲线点的坐标值或采样点值。和波形图表一样，波形图的输入数据可以是一维数组，二维数组和波形数据。不同的是波形图表不能输入标量数据，但可以输入由3个元素组成的簇数组。7.2.1单曲线波形图当输入数据为一维数组时，波形图直接根据输入的一维数组数据绘制一条曲线，如图7-16所示。图7-16一维数组作为输入数据时的波形图图7-17为波形图添加时间7.2.2多曲线波形图图7-18二维数组作为输入数据时的波形图图7-19二维数组作为簇输入时的波形图图7-20一维簇数组作为簇输入时的波形图图7-21簇数组作为输入数据时的波形图7.2.3游标图例的设置波形图表在已有采集数据的基础上不断更新显示新的输入数据，适用于实时检测数据波形。而波形图属于事后记录波形数据的图表，适用于事后数据的分析。图7-22游标图例的使用7.3XY图在显示均匀波形数据时通常使用波形图，其横轴默认为采样点序号，Y轴默认为测量数值，这是一种理想情况。但在大多数情况下，绘制非均匀采样数据或封闭曲线图时无法使用...
