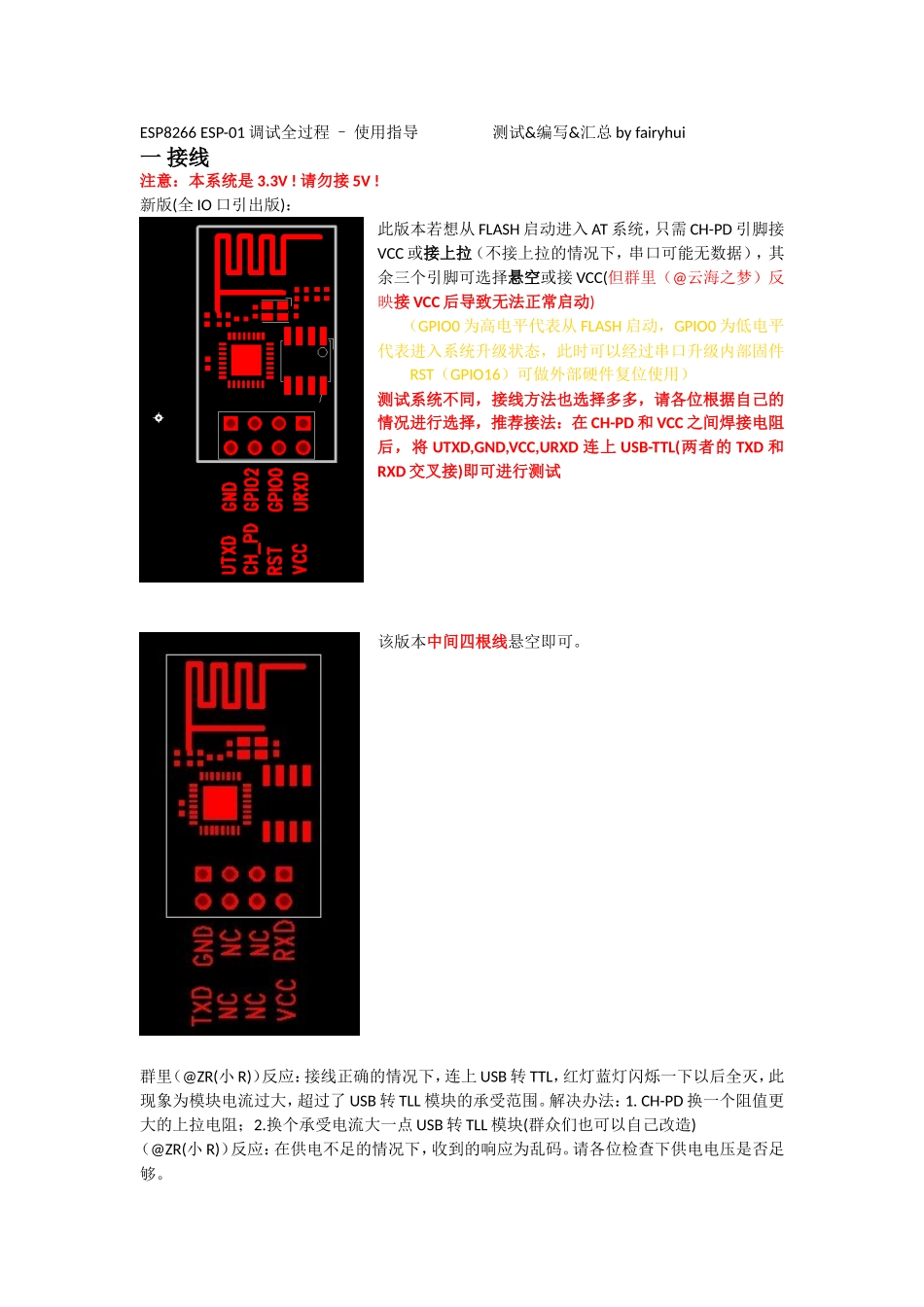

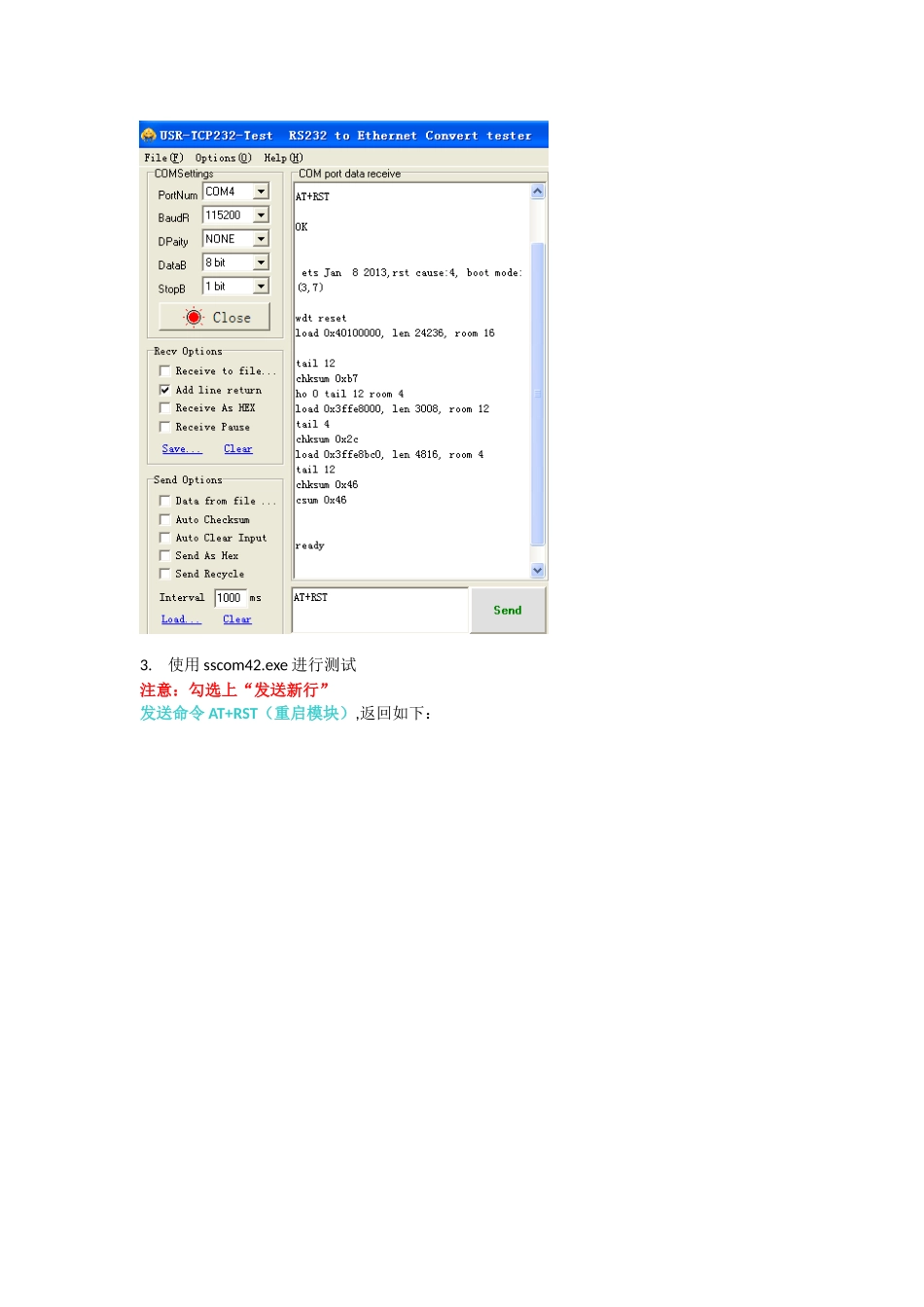

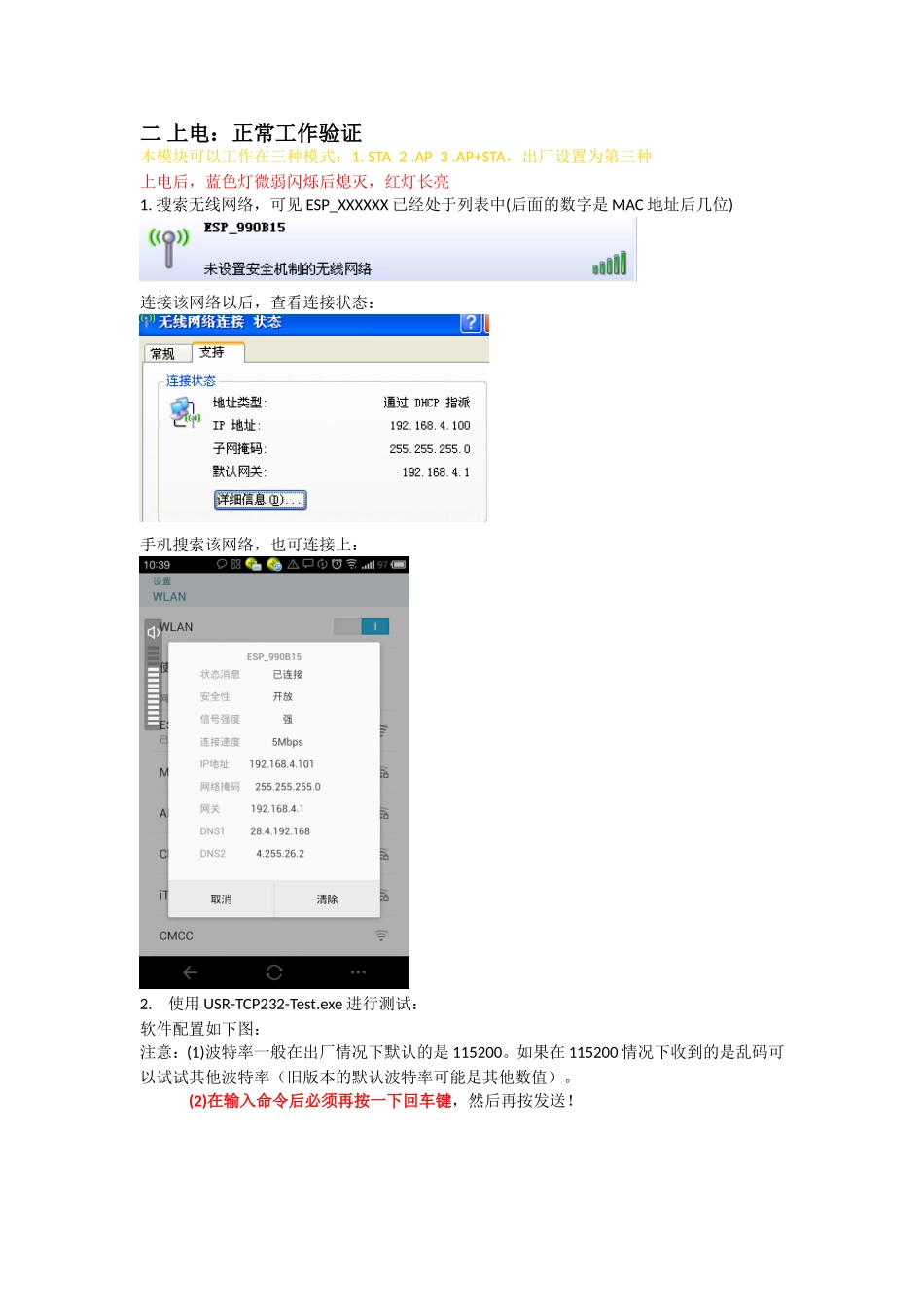

ESP8266ESP-01调试全过程–使用指导测试&编写&汇总byfairyhui一接线注意：本系统是3.3V!请勿接5V!新版(全IO口引出版)：此版本若想从FLASH启动进入AT系统，只需CH-PD引脚接VCC或接上拉（不接上拉的情况下，串口可能无数据），其余三个引脚可选择悬空或接VCC(但群里（@云海之梦）反映接VCC后导致无法正常启动)（GPIO0为高电平代表从FLASH启动，GPIO0为低电平代表进入系统升级状态，此时可以经过串口升级内部固件RST（GPIO16）可做外部硬件复位使用）测试系统不同，接线方法也选择多多，请各位根据自己的情况进行选择，推荐接法：在CH-PD和VCC之间焊接电阻后，将UTXD,GND,VCC,URXD连上USB-TTL(两者的TXD和RXD交叉接)即可进行测试该版本中间四根线悬空即可。群里（@ZR(小R)）反应：接线正确的情况下，连上USB转TTL，红灯蓝灯闪烁一下以后全灭，此现象为模块电流过大，超过了USB转TLL模块的承受范围。解决办法：1.CH-PD换一个阻值更大的上拉电阻；2.换个承受电流大一点USB转TLL模块(群众们也可以自己改造)（@ZR(小R)）反应：在供电不足的情况下，收到的响应为乱码。请各位检查下供电电压是否足够。二上电：正常工作验证本模块可以工作在三种模式：1.STA2.AP3.AP+STA，出厂设置为第三种上电后，蓝色灯微弱闪烁后熄灭，红灯长亮1.搜索无线网络，可见ESP_XXXXXX已经处于列表中(后面的数字是MAC地址后几位)连接该网络以后，查看连接状态：手机搜索该网络，也可连接上：2.使用USR-TCP232-Test.exe进行测试：软件配置如下图：注意：(1)波特率一般在出厂情况下默认的是115200。如果在115200情况下收到的是乱码可以试试其他波特率（旧版本的默认波特率可能是其他数值）。(2)在输入命令后必须再按一下回车键，然后再按发送！3.使用sscom42.exe进行测试注意：勾选上“发送新行”发送命令AT+RST（重启模块）,返回如下：三测试测试前先阅读：(1)EspressifIoTAT指令集_v0.1.5.pdf描述了该模块支持的AT命令http://www.electrodragon.com/w/Wi07c该网页命令描述更清晰一些(2)ESP8266测试方法汇总.pdf测试的具体流程测试过程参照：ESP8266作为TCP服务器端使用心得.pdf出错的原因分析及处理四测试例程原来推荐的测试例程比较粗略，这里放上我自己的测试过程，理解可能有误，仅供参考。请勿直接复制指令，部分格式经过WORD编辑后有误！可能导致出错！（一）AP模式1.建立AP(1)重启模块发送命令：AT+RST(执行指令)指令：AT+RST响应：OK(2)设置模块发送命令：AT+CWMODE=3或AT+CWMODE=2(设置指令)指令：AT+CWMODE=
说明：:1-Station模式，2-AP模式，3-AP兼Station模式响应：OK说明：需重启后生效(AT+RST)(3)配置AP参数发送命令：AT+CWSAP=”TEST”,”123456123456”,1,3(设置指令)指令：AT+CWSAP=,,,说明：指令只有在AP模式开启后有效:字符串参数，接入点名称:字符串参数，密码最长64字节，ASCII:通道号:0-OPEN，1-WEP，2-WPA_PSK，3-WPA2_PSK，4-WPA_WPA2_PSK响应：OK刷新无线网络列表，可见到SSID为TEST的无线网络列于其中：注意：此时连接网络会可能出现连接不上的情况，请发送AT+RST命令并等待几分钟之后再连接(4)查看已接入设备的IP连接上TEST后，发送命令：AT+CWLIF(执行指令)指令：AT+CWLIF说明：查看已接入设备的IP响应：OK说明：:已接入设备的IP地址如果返回命令如下：表示网络成功建立，目前无设备连入。如果无线网络实际已连接上，请等待几分钟后再发送AT+CWLIF命令进行查询。(4)查询本机IP地址发送命令：AT+CIFSR(执行指令)指令：AT+CIFSR说明：查看本模块的IP地址注意：AP模式下无效！会造成死机现象！响应：说明：:本模块IP地址但实际测试中并未发生死机现象。查看本机配置模式：CWMODE=2，为AP模式。发送命令：AT+CIFSR=?(测试指令)，返回响应如下：同样未出现死机现象。2.Server方法收发(0)查询此时模块状态(该步骤可省略)发送命令AT+CWMODE?(查询指令)指令：AT+CWMODE?说明：查看本模块的WIFI应用模式响应：+CWMODE:OK说明：:1-Station模式，2-AP模式，3-AP兼Station模式发送命令AT+CIPMU...
