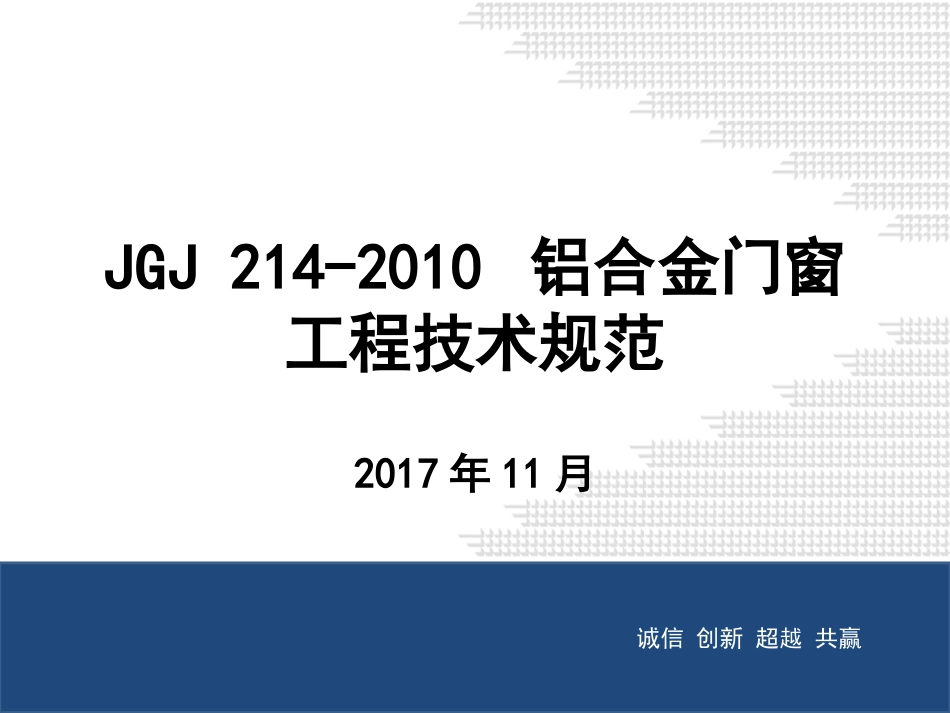

JGJ-214-2010-铝合金门窗工程技术规范培训课件VIP专享VIP免费

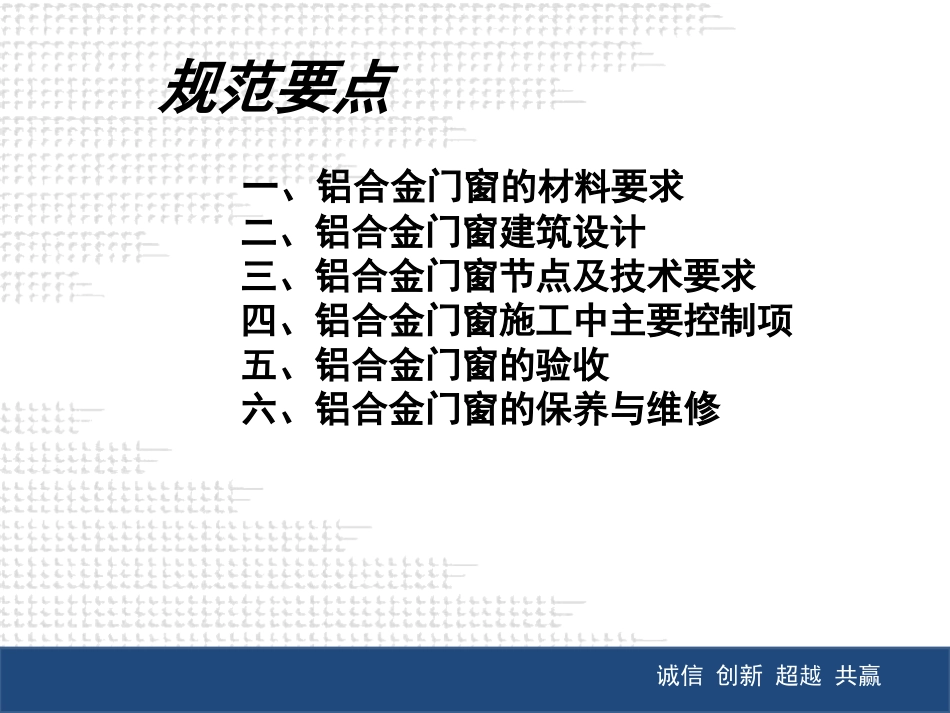

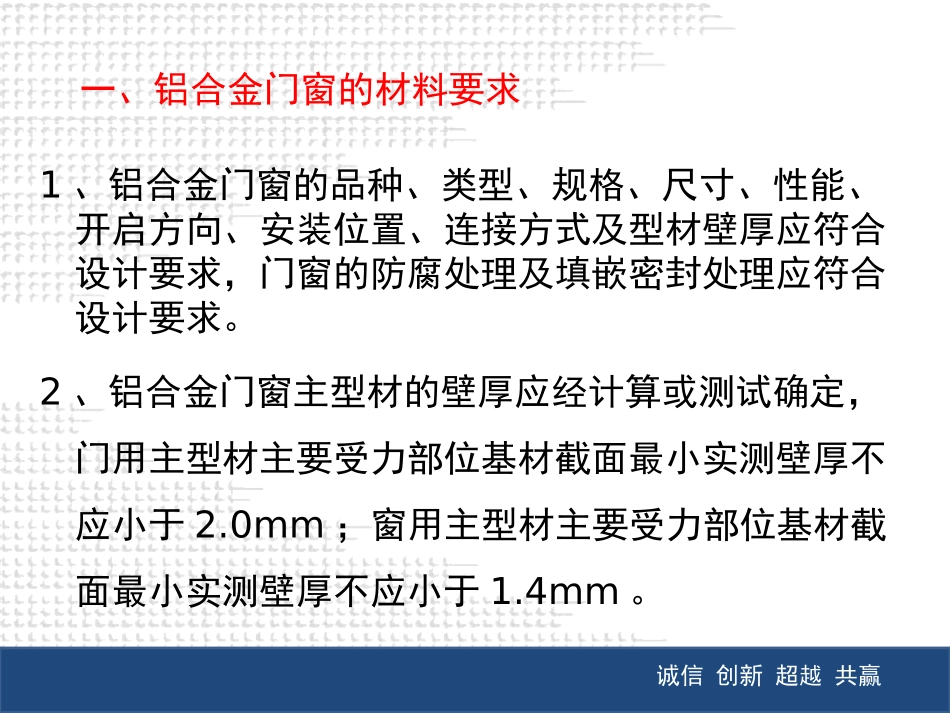

诚信创新超越共赢JGJ214-2010铝合金门窗工程技术规范2017年11月诚信创新超越共赢一、铝合金门窗的材料要求二、铝合金门窗建筑设计三、铝合金门窗节点及技术要求四、铝合金门窗施工中主要控制项五、铝合金门窗的验收六、铝合金门窗的保养与维修规范要点1、铝合金门窗的品种、类型、规格、尺寸、性能、开启方向、安装位置、连接方式及型材壁厚应符合设计要求，门窗的防腐处理及填嵌密封处理应符合设计要求。2、铝合金门窗主型材的壁厚应经计算或测试确定，门用主型材主要受力部位基材截面最小实测壁厚不应小于2.0mm；窗用主型材主要受力部位基材截面最小实测壁厚不应小于1.4mm。一、铝合金门窗的材料要求诚信创新超越共赢3、玻璃的品种、规格、尺寸和涂膜朝向应符合设计要求。七层及七层以上建筑物外开窗；面积大于1.5m²的窗玻璃或玻璃底边离最终装修面小于500mm的落地窗以及倾斜安装的铝合金窗应使用安全玻璃。门玻璃大于0.5m²的，使用最小厚度应不小于6mm安全玻璃。主要人流通道玻璃门应采用安全玻璃。一、铝合金门窗的材料要求诚信创新超越共赢4、密封胶条宜使用硫化橡胶类材料或热塑性弹性体类材料；密封毛条的毛束应经过硅化处理，宜使用加片型密封毛条。5、五金件应满足功能和耐久性要求，合页、滑撑、滑轮等五金件应满足承载力的要求，连接用螺钉、螺栓宜用不锈钢紧固件，受力构件之间的连接不得采用铝合金抽芯铆钉。6、纱门、纱窗宜使用径向不低于18目的窗纱。诚信创新超越共赢一、铝合金门窗的材料要求诚信创新超越共赢二、铝合金门窗建筑设计1、铝合金门窗的性能、等级应由建筑设计确定，应满足设计规定的耐久性要求。2、铝合金门窗开启形式和开启面积的比例，应满足自然通风、启闭、清洁、维修的方便性和安全性要求，门的反复启闭次数不少于10万次，窗的反复启闭次数不少于1万次。3、铝合金门窗的抗风压性能应不低于门窗所受风荷载标准值Wk,且不小于1.0KN/m2。诚信创新超越共赢4、提高铝合金门窗水密性能的构造设计措施：a、在门窗水平缝隙处设置一定宽度的披水槽；b、下框室内侧翼缘设计有足够高度的挡水槽；c、合理设置门窗排水孔，保证排水系统畅通；d、对门窗型材构件连接缝隙、附近装配缝隙、螺栓、螺钉孔采取密封防水措施；e、采用多道密封、多点锁紧装置，加强门窗可开启部分密封防水性能；f、门窗框与洞口墙体的安装间隙进行防水密封处理，窗下框与洞口墙体之间设置披水槽（详见附图1）。二、铝合金门窗建筑设计诚信创新超越共赢二、铝合金门窗建筑设计附图1诚信创新超越共赢二、铝合金门窗建筑设计5、提高铝合金门窗气密性能的构造设计措施：a、合理设计铝合金门窗的构造形式，提高门窗缝隙空气渗透阻力；b、密封胶条、密封毛条的设计应连续，形成四周封闭的密封结构。诚信创新超越共赢二、铝合金门窗建筑设计6、提高铝合金门窗隔声、热工性能的构造设计措施：a、选用断桥隔热铝合金型材；b、玻璃选用中空、低辐射镀膜、真空玻璃；c、采用双重门窗设计；d、门窗框与洞口墙体之间的安装缝隙进行保温处理；e、提高铝合金门窗的气密性。诚信创新超越共赢二、铝合金门窗建筑设计7、提高铝合金门窗采光性能的构造设计措施：a、窗的立面设计尽可能减少窗的框架与整窗的面积比；b、按窗的采光性能要求合理选用玻璃；c、窗立面分格的开启形式满足窗户日常清洗的方便性；诚信创新超越共赢二、铝合金门窗建筑设计8、铝合金门窗防雷构造设计：a、宜用直径不小于8mm圆钢或截面积不小于48mm2、厚度不小于4mm的扁铁将门窗框与建筑主体防雷结构连通（详见附图2）。b、门窗框与防雷连接件连接处，宜去除型材表面的非导电防护层；c、防雷连接件与建筑主体防雷结构连通时采用焊接，焊接长度不小于100mm，焊接处刷防腐漆；诚信创新超越共赢二、铝合金门窗建筑设计附图2诚信创新超越共赢三、外门窗节点及技术要求1、外门窗安装一律采用后塞口的施工安装方法，分干法和湿法两种。安装位置均为窗口外侧，门窗的宽、高实际尺寸应根据预留洞口尺寸和墙体饰面材料的厚度确定，门窗边框与洞口的间隙d。诚信创新超越共赢干法安装方法：墙体门窗洞口预先安置金属附加外框并进行防水密封处理...
