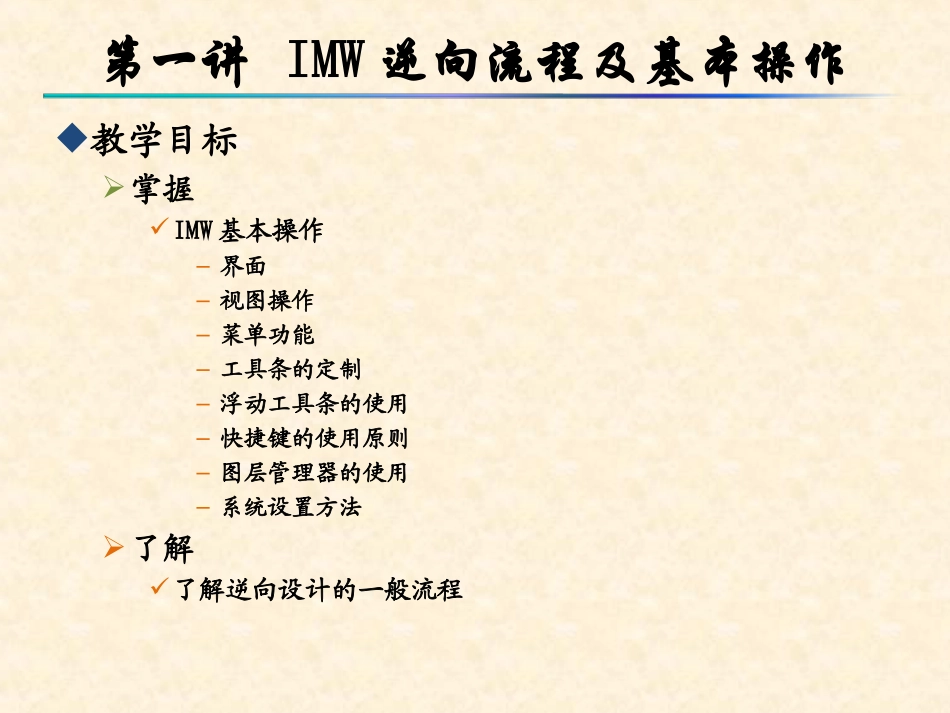

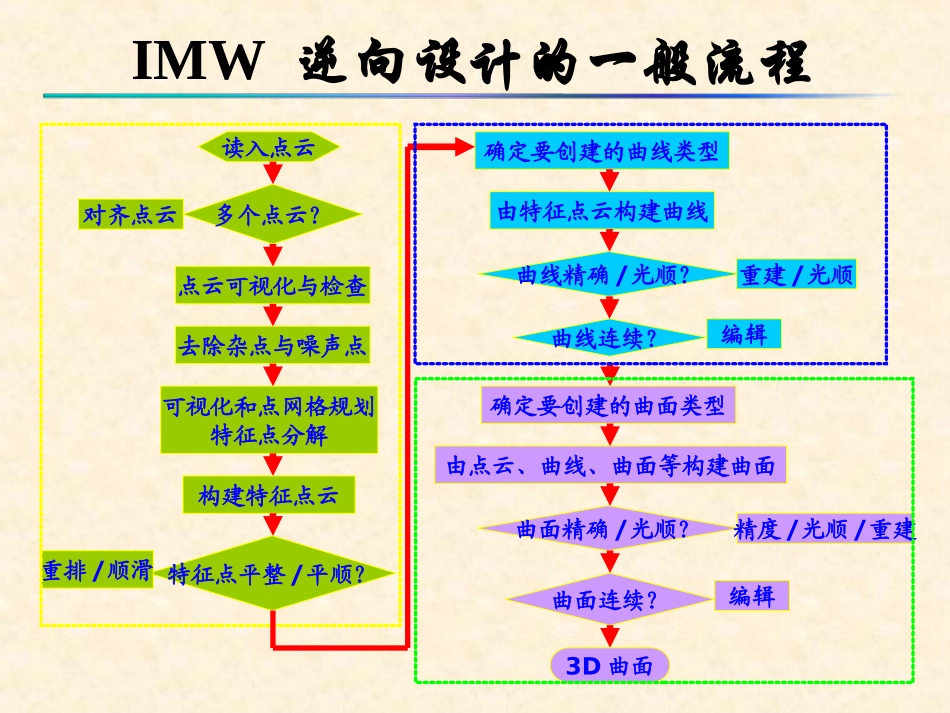

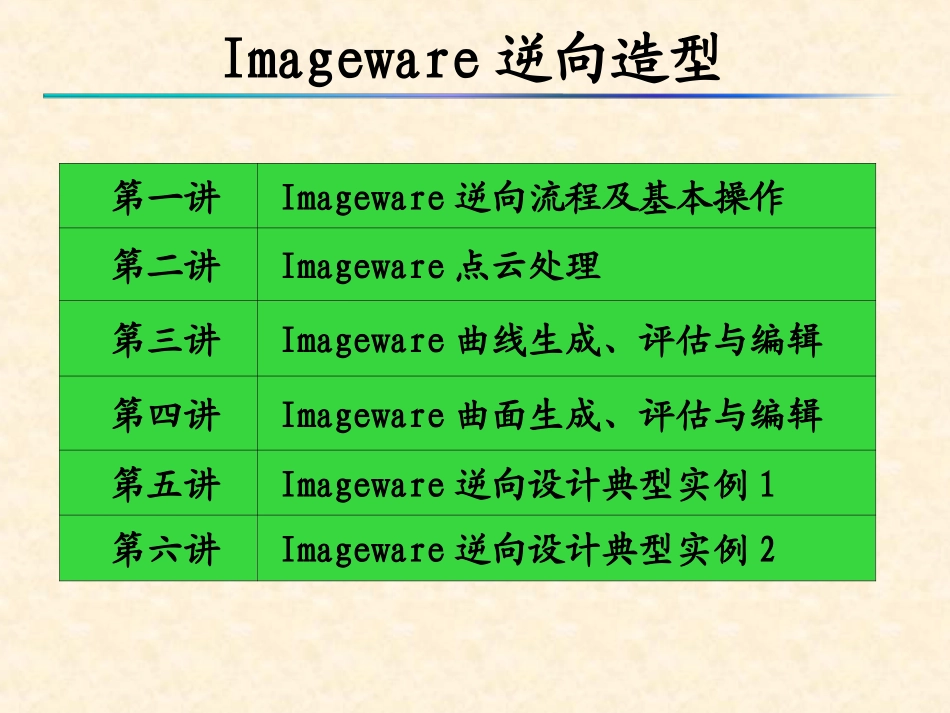

Imageware逆向造型第一讲Imageware逆向流程及基本操作第二讲Imageware点云处理第三讲Imageware曲线生成、评估与编辑第四讲Imageware曲面生成、评估与编辑第五讲Imageware逆向设计典型实例1第六讲Imageware逆向设计典型实例2第一讲IMW逆向流程及基本操作教学目标掌握IMW基本操作–界面–视图操作–菜单功能–工具条的定制–浮动工具条的使用–快捷键的使用原则–图层管理器的使用–系统设置方法了解了解逆向设计的一般流程IMW逆向设计的一般流程读入点云多个点云？对齐点云点云可视化与检查去除杂点与噪声点可视化和点网格规划特征点分解构建特征点云特征点平整/平顺？重排/顺滑确定要创建的曲线类型由特征点云构建曲线曲线精确/光顺？曲线连续？重建/光顺编辑确定要创建的曲面类型由点云、曲线、曲面等构建曲面曲面精确/光顺？曲面连续？精度/光顺/重建编辑3D曲面IMW逆向设计的一般流程点云读入与显示点云的精简点云分割构造新点云构造曲线曲线的评估与修正构造曲面曲面的评估与修正曲面和实体输出IMW功能模块1、基础模块包含诸如文件存取、显示控制及数据结构。2、点处理模块点处理模块包含处理点云数据的工具3、曲线、曲面模块提供完整的曲线曲面建立和修改的工具，包括扫掠、放样及局部操作用到的圆角、翻边及偏置等曲面建立命令。4、多边形造型模块提供完美的三角形数据处理，提供处理任何大小的多边形模型的能力，能够处理以下的数据源和数据类型：STL数据、有限元数据和VRML数据。IMW功能模块5、检验模块可检测复杂数字形状与物理以及物理样机的三维模型。提供大量工具以输入CAD数据及点云数据并将这些数据进行对其用于比较零件与扫描数据之间定性及数量上的差别。6、评估模块包含定性和定量的评定模型总质量的工具。定量评估提供关于事物与模型精确的数据反馈，定性评估强调评价模型的美学质量。IMW基本操作界面视图操作菜单功能工具条的定制浮动工具条的使用快捷键的使用原则图层管理器的使用系统设置方法IMW基本操作-用户界面视图滚动条显示开关显示图层管理器在视图区：Shift键+左键拖动旋转Shift键+右键拖动移动滚轮缩放点击，可输入三方向准确移动/旋转量视图空白区右键旋转/移动状态控制上下移动/绕屏幕水平轴旋转控制左右移动/绕屏幕竖直轴旋转控制前后移动/绕屏幕垂直轴旋转状态栏:单位、视图、图层、显示模式等图层管理器命令操作提示信息方位坐标系对象信息提示（对象上按下右键）IMW基本操作-菜单评估对象质量：光顺性、连续性等修改调整点/线/面创建点/线/基本曲面等视图布局及视角设置基于已有对象构建点/线/面对象元素的显示控制对象组织管理操作撤销/重做对象的复制/粘贴系统设置等文件管理及图像的导入/出测量偏差、距离、角度、面积等帮助系统，也可由？即时查询IMW基本操作-菜单Imageware默认格式为*.imw无点数和文件大小限制Imageware支持一般量测系统及CAD/CAM常见的档案格式，Pro/E、CATIA需要有DataBridge模块才可直接读取档案可选择全部对象、可见对象或选定对象来保存可通过系统设置自动存盘时间在此可打开或删除自动保存的文件软件意外终止时，系统会将当机前的状态储存成一文件名称为crash开头的文件，重启软件后，打开此文件后另存，即可恢复至意外终止前状态将当前视图导出为图片保存将当前视图导出为PDF文件保存将当前视图复制到剪贴板以备粘贴导入图片或是2D图稿，利用曲线建构的方式去描绘图片内的各项特征线，再依特征线去建构所需之外形。导入的图片其摆放位置有XY、YZ、XZ等参考平面，尺寸大小可调。当文件打开时，系统会产生一个名为iware.log的日志文件，在此可打开这个日志文件来查看操作记录或以文字编辑器来查看这个文件IMW基本操作-菜单启动图层管理器，对对象进行有组织的管理选择多个对象创建群组，群组相当于一大对象系统参数设置，针对设置后的操作有效显示栅格显示标尺以辅助观测撤销/重做操作步将所有对象从内存中清除并关闭原文件，不影响已保存的内容IMW基本操作-工具条在菜单栏/工具栏点击右键，弹出此浮动菜单，由此控制各工具栏的显示与否工具条句柄，拖动可实现工具条位...
