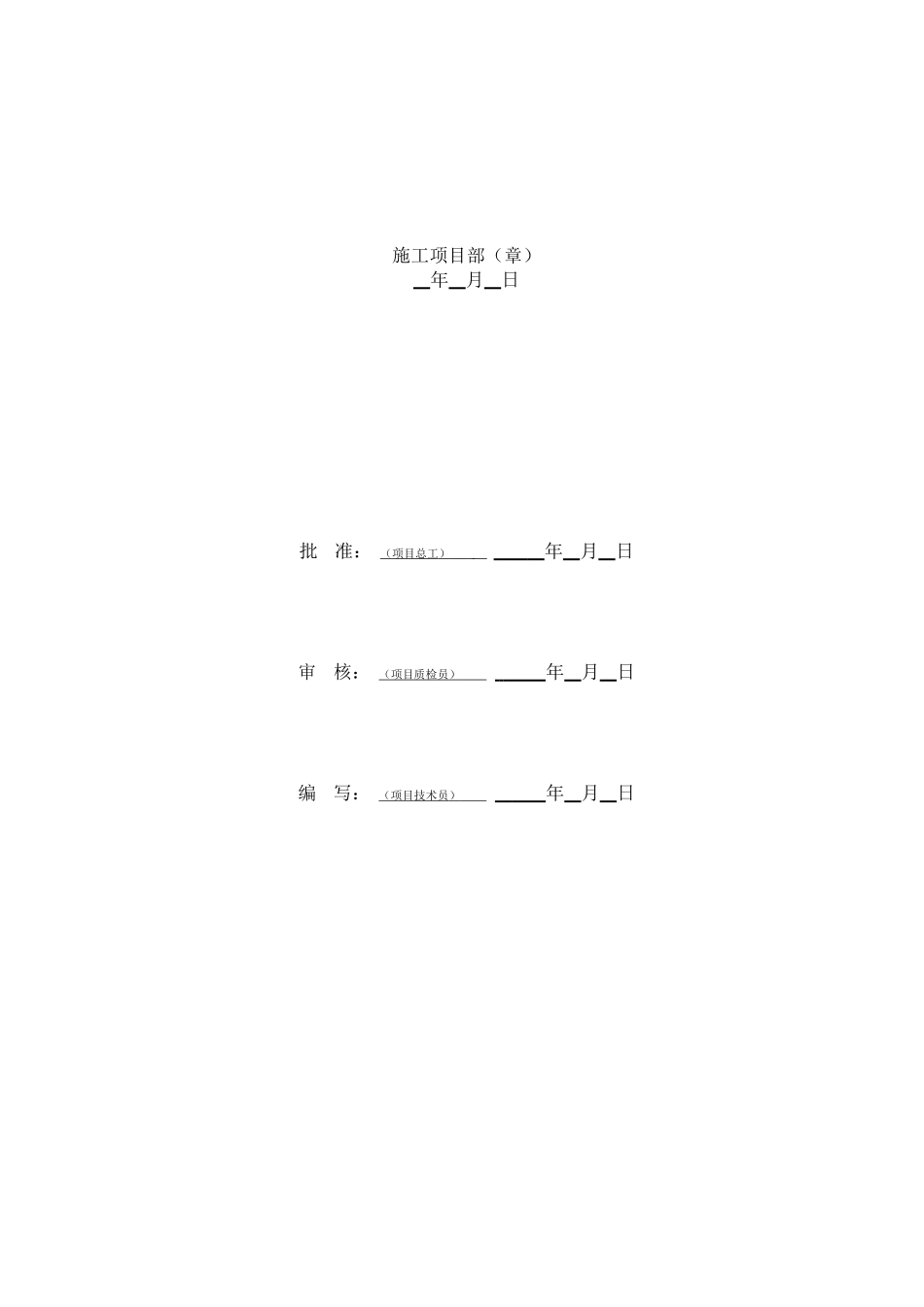

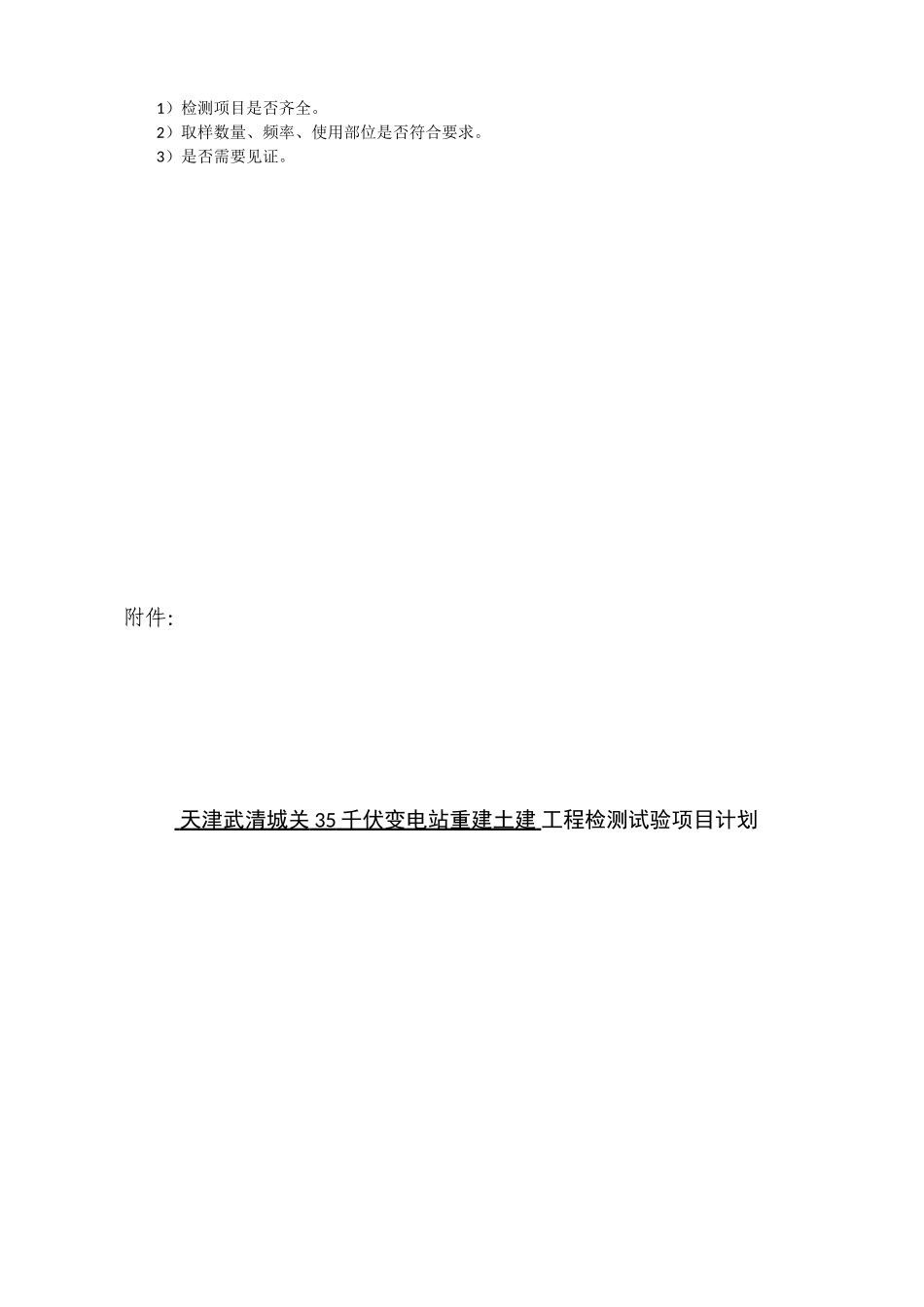

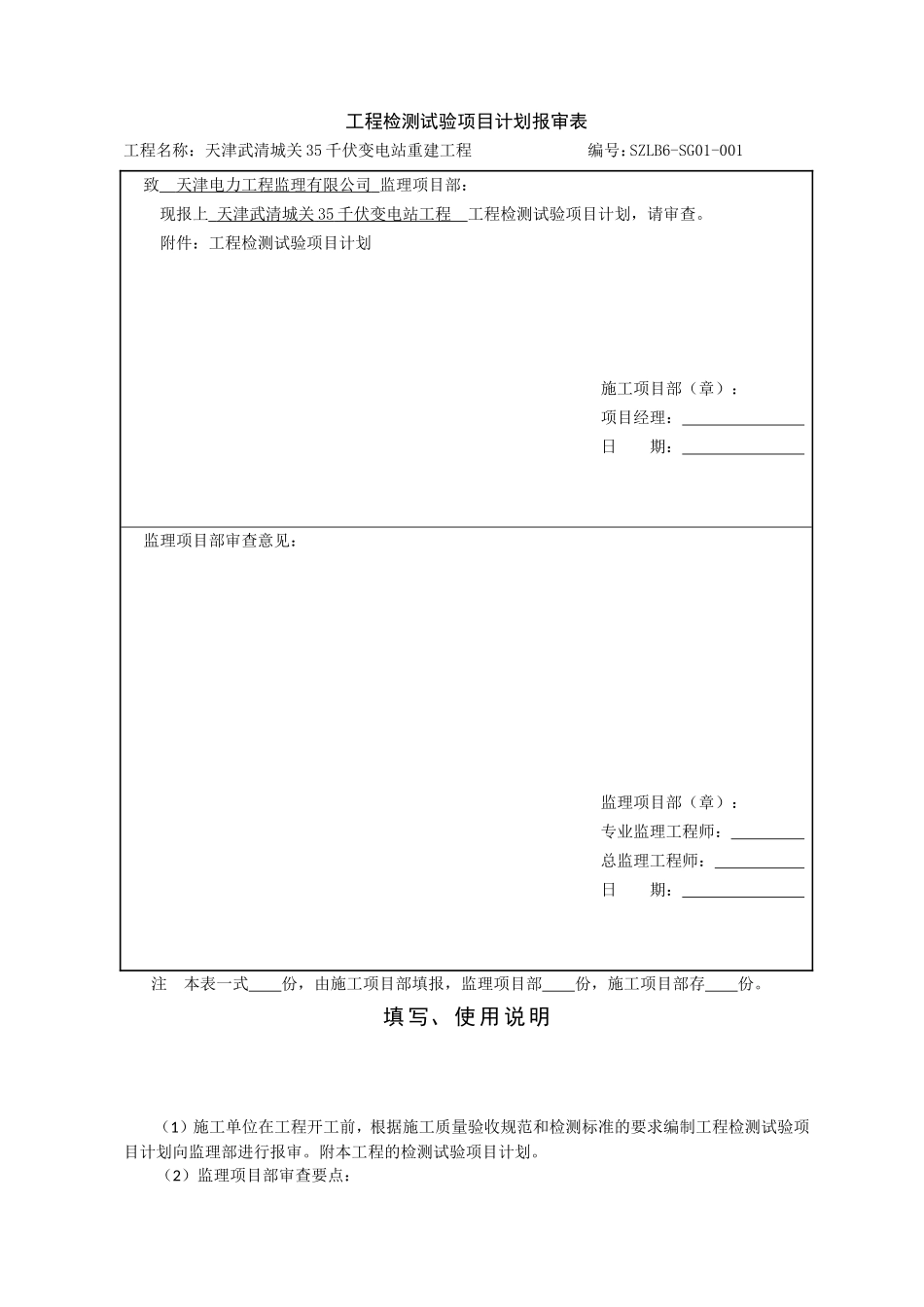

工程检测试验项目计划报审表工程名称：天津武清城关35千伏变电站重建工程编号：SZLB6-SG01-001致天津电力工程监理有限公司监理项目部：现报上天津武清城关35千伏变电站工程工程检测试验项目计划，请审查。附件：工程检测试验项目计划施工项目部（章）：项目经理：日期：监理项目部审查意见：监理项目部（章）：专业监理工程师：总监理工程师：日期：注本表一式份，由施工项目部填报，监理项目部份，施工项目部存份。填写、使用说明（1）施工单位在工程开工前，根据施工质量验收规范和检测标准的要求编制工程检测试验项目计划向监理部进行报审。附本工程的检测试验项目计划。（2）监理项目部审查要点：1）检测项目是否齐全。2）取样数量、频率、使用部位是否符合要求。3）是否需要见证。附件：天津武清城关35千伏变电站重建土建工程检测试验项目计划施工项目部（章）年月日批准：（项目总工）年月日审核：（项目质检员）年月日编写：（项目技术员）年月日目录1工程概况2编制目的3编制依据4检测试验组织及职责5试验项目检测计划表1工程概况拟建城关35kV变电站重建工程，位于天津市武清区城关镇崔廊公路和通王公路西南角。可建设用地面积5928.71㎡。配电装置室建筑占地面积873.79㎡，总建筑面积873.79㎡；局部地下1层，地上1层，建筑檐高7.95m；配电室建设总高度8.15m，钢架梁结构、层高4.5m/6.5m,基础类型为弹性地基梁基础；屋面、地下室防水等级按I级设防；本工程正负零相当于绝对标高为9.250m，室内外高差0.45m。配电室室内布置有变压器室、二次设备室、10kV、35kV配电装置室、电容器室、中性点设备室、资料室、工具间、卫生间；户外其他构筑物泵房占地19.2㎡；泵房建筑面积70.4㎡；消防水池占地面积147.2㎡，消防水池、泵房基础为抗渗P6；±0.000以下砌体MU20实心页岩砖，WMM10水泥砂浆；铺地面积2441.96㎡，站内道路1008.71㎡，站内道路均采用公路型，混凝土路面。大件运输道路、消防道路宽度4.0m，转弯半径9.0m，进站道路宽度8.0m，转弯半径9.0m。变电站设一个主出入口，从站址北侧崔廊公路引接。硬化地面254.94㎡；绿地面积：1330.11㎡2编制目的确保达标投产，实现国家电网公司优质工程、行业优质工程；建筑和安装工程质量达到规定要求，严格控制中间环节争创国家级优质工程，全面实现工程质量目标。3编制依据主要设备技术文件和新产品的工艺性试验资料《国家电网公司基建项目管理规定》国网（基建/2）111-2015《国家电网公司输变电工程验收管理办法》国网（基建/3）188-2015《国家电网公司基建质量管理规定》国网（基建/2）112-2015《关于强化输变电工程施工过程质量控制数码采集与管理的工作要求》（基建质量〔2016〕56号）《110k～1000kV变电（换流）站土建工程施工质量验收及评定规程》（Q/GDW1183-2012）《国家电网公司输变电工程优质工程评定管理办法》国网（基建/3）182-2015《输变电工程建设标准强制性条文实施管理规程》（Q/GDW10248.3—2016）《国家电网公司输变电工程质量通病防治工作要求及技术措施》（基建质量[2010]19号）《国家电网公司输变工程典型施工方法管理规定》(国家电网基建2012版)《国家电网公司电网建设项目档案管理办法（试行）》（国家电网办[2010]250号）《关于利用数码照片资料加强输变电工程安全质量过程控制的通知》（基建安全〔2016〕25号）《工程建设标准强制性条文》(房屋建筑部分)2013年版《国网公司施工项目部标准化管理手册》2018版变电部分本工程采用的技术规范：序号标准名称标准代号1建筑工程施工现场供电安全规范GB50194-20142建筑工程施工现场环境与卫生标准JGJ146-20133建筑机械使用安全技术规程JGJ33-20124施工现场临时用电安全技术规范（附条文说明）JGJ46-20125建筑施工高处作业安全技术规范JGJ80-20116危险化学品重大危险源辨识GB18218-20097建筑施工安全检查标准JGJ59-20118建筑施工扣件式钢管脚手架安全技术规范JGJ130-20119建筑施工高处作业安全技术规范JGJ80-201110建筑施工模板安全技术规范JGJ162-200811建筑地基基础工程施工质量验收规范GB50202-200212砌体结构工程施工质量验收规范GB50203-201113混凝土结构工程施工质...
