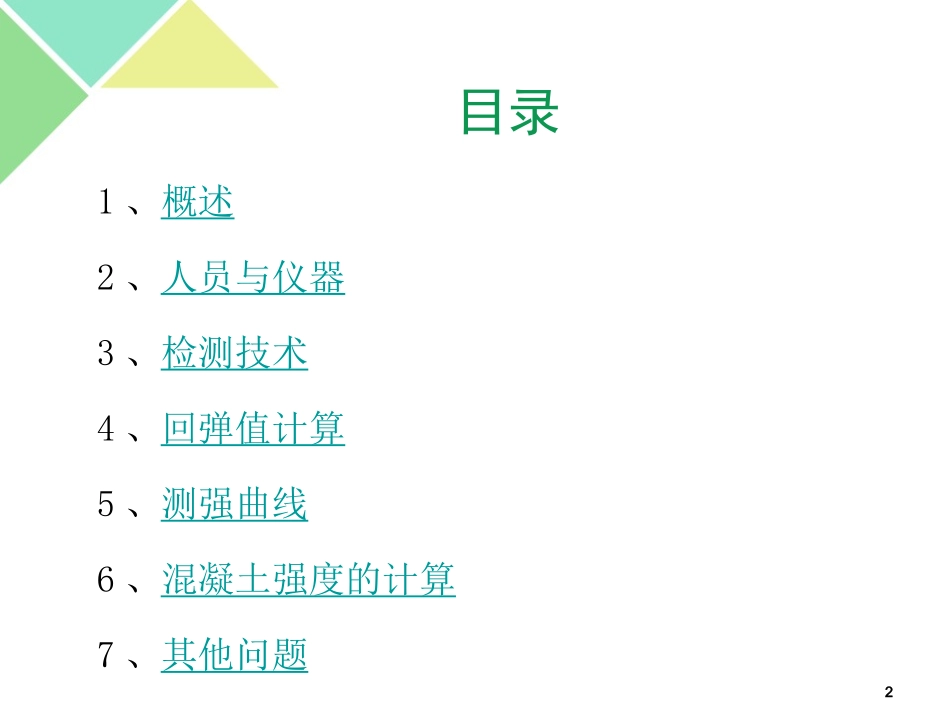

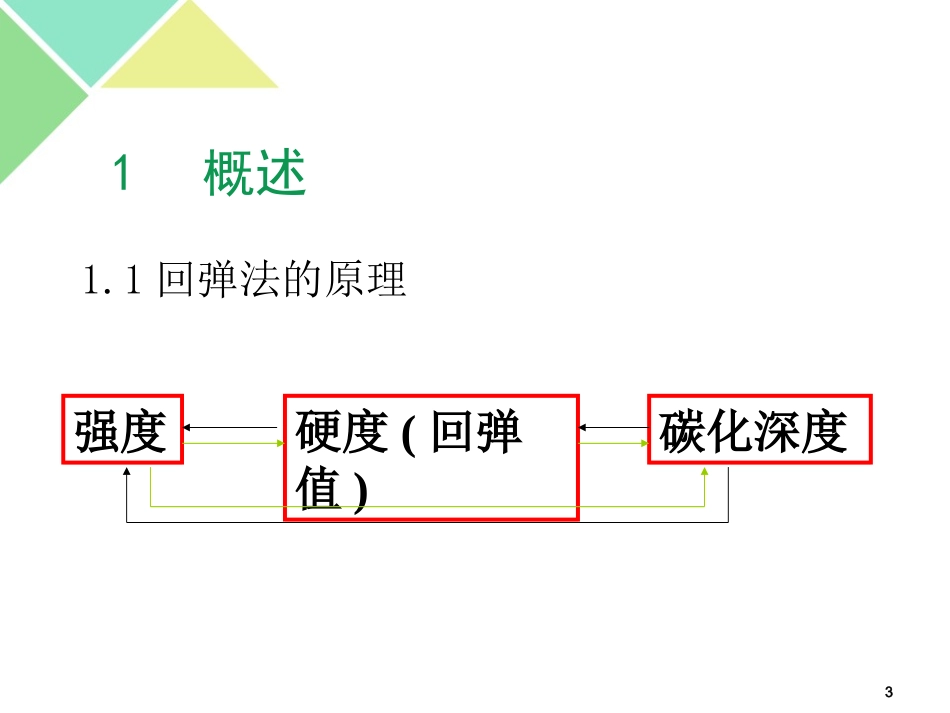

1回弹法检测混凝土抗压强度目录1、概述2、人员与仪器3、检测技术4、回弹值计算5、测强曲线6、混凝土强度的计算7、其他问题21概述1.1回弹法的原理强度硬度(回弹值)碳化深度31概述混凝土表面硬度与混凝土极限强度存在一定关系，回弹仪的弹击重锤被一定弹力打击在混凝土表面上，其回弹高度和混凝土表面硬度存在一定关系。这样可以利用回弹仪测试混凝土表面硬度，并结合混凝土碳化深度从而间接测定混凝土强度。41概述1.2特点回弹法是目前国内应用最为广泛的结构混凝土抗压强度检测方法优点1：对结构没有损伤；优点2：仪器轻巧，使用方便；优点3：测试速度快；优点4：测试费用相对较低优点5：可以基本反映结构混凝土抗压强度规律；81概述1.2特点缺点1：精度相对较低；缺点2：不适用于表层与内部质量有明显差异或内部存在缺陷的混凝土结构或构件的检测（规程1.0.2条）。(表面遭受火灾、冻伤、受化学物质侵蚀或内部有缺陷等）。现在有单位和学者进行研究。缺点3：影响因素多（水泥品种、骨料粗细、骨料粒径、配合比、混凝土碳化等；龄期、模板、泵送、高强等）91概述1.3各国使用情况目前已知应用该项技术的国家；•美国：ASTMC805；A•英国：BS1881；C•德国：DIN1408;C•罗马尼亚；C•前苏联：GOCT10180；C•欧洲：RILEM;C•日本：无损手册;B•中国：JGJ/T23-2011；C•A—均质性；B—辅助手段；C—推定抗压强度；101概述1.4规范《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2011，将于2011年12月1日实施。JGJ/T23-2001届时作废。仪器要求：《回弹仪》GB/T9138《回弹仪》JJG817（正在修订）111概述我国回弹规程的历史发展《回弹法评定混凝土抗压强度技术规程》（JGJ23—85）《回弹法检测混凝土抗压强度技术规程》（JGJ/T23—92）《回弹法检测混凝土抗压强度技术规程》（JGJ/T23—2001）《回弹法检测混凝土抗压强度技术规程》（JGJ/T23—2011）返回目录122.人员与仪器2.1人员的要求使用回弹仪进行工程检测的人员，应通过主管部门认可的专业培训，并持有相应的资格证书。仪器、方法均从国外引进，国内外不同；会出现因人而异。132.人员与仪器2.2仪器一、构造1-紧固螺母；2-调零螺钉；3-挂钩；4-挂钩销子；5-按钮；6-机壳；7-弹击锤；8-拉簧座；9-卡环；10-密封毡圈；11-弹击杆；12-盖帽；13-缓冲弹簧；14-弹击拉簧；15-刻度尺；16-指针片；17-指针块；18-中心导杆；19-指针轴；20-导向法兰；21-挂钩压簧；22-压簧；23-尾盖。142.人员与仪器二、技术要求（一）回弹仪可为数字式的，也可为指针直读式的（3.1.1条）。（二）回弹仪应具有产品合格证及计量检定证书，并应在明显的位置上标注：名称、型号、制造厂名（或商标）、出厂编号（3.1.2条）。（三）回弹仪使用时的环境温度应为-4～40℃。（3.1.4条）152.人员与仪器二、技术要求（四）回弹仪除应符合现行国家标准《回弹仪》GB/T9138的规定外，尚应符合下列规定:1水平弹击时，弹击锤脱钩的瞬间，回弹仪的标准能量应为2.207J。2弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于自由状态，此时弹击锤起跳点应相应于指针指示刻度尺上“0”处。3在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值应为80±2。4数字式回弹仪应带有指针直读示值系统；数字显示的回弹值与指针直读示值相差不应超过1（3.1.3条）162.人员与仪器三、仪器的检定（一）回弹仪检定周期为半年，当回弹仪具有下列情况之一时，应由法定计量检定机构按行业标准《回弹仪》JJG817进行检定：1新回弹仪启用前；2超过检定有效期限；3数字式回弹仪数字显示的回弹值与指针直读示值相差大于1；4经保养后，钢砧率定值不合格；5遭受严重撞击或其他损害。（3.2.1条）172.人员与仪器三、仪器的检定（二）回弹仪的率定试验应符合下列规定：1率定试验宜在干燥、室温为5-35℃的条件下进行。2钢砧表面应干燥、清洁，并应稳固地平放在刚度大的物体上。3回弹值取连续向下弹击三次的稳定回弹结果的平均值。4率定试验应分四个方向进行，且每个方向弹击前，弹击杆旋转90°，每个方向的回弹平均值应为80±2。（3.2.2条）182.人员与仪器三、仪器的检定（三）回弹仪率定试验所用的钢砧应每2年送...
