等高线地形图的综合应用VIP免费

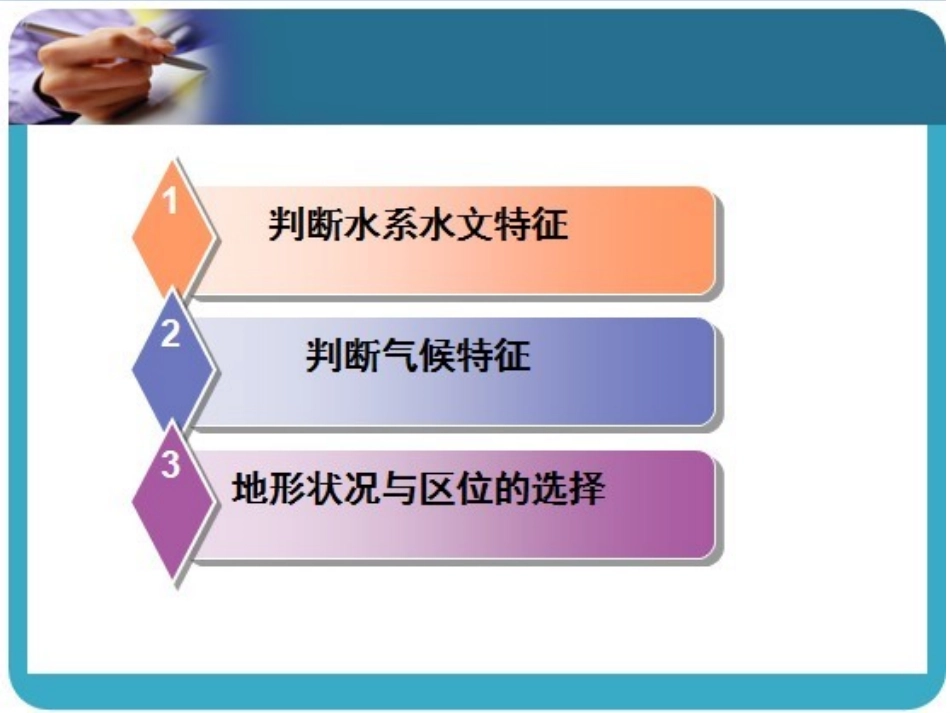

等高线地形图综合应用山脊常形成河流的分水岭；山谷常有河流发育，河流（由高处流向低处）流向与等高线凸出方向相反1.判断水系水文特征读图判断A、B两处哪里有河流发育，并确定河流流向？分水线集水线【例】下列四图中，表示河流流向正确的是（）300100200100300200300100200100300200ＡＣＤＢＤ山谷山脊山脊山谷分水线11、确定河流位置：山谷处（等高线向高处凸出）、确定河流位置：山谷处（等高线向高处凸出）例例11：下图所示湖泊属于咸水湖的是（）：下图所示湖泊属于咸水湖的是（）B①水系特征山地常形成放射状水系盆地常形成向心状水系山地山地盆地读图比较E、F两支流的流速等高线密集的河谷，河流流速大②水文特征河流的流量还与流域面积和流域内降水量有关；EF②水文特征陡崖处有时形成；河流流出山口常形成。瀑布冲积扇C.盆地地形不易散热，易引起空气的滞留，易出现大气污染事件。A.海拔高的地区应考虑气温的垂直递减。B.坡向2.判断气候特征﹣0.6℃/100m迎风坡降水多,背风坡降水少阳坡气温高,蒸发强；阴坡气温低,蒸发弱二、下图是我国东部某沿海等高线图，完成问题。(1)A、E分别为什么地形区?判断的理由？A：盆地E：鞍部判断理由：河流从四周向中心流判断理由：处于两个山顶之间的洼地二、下图是我国东部某沿海等高线图，完成问题。(2)a、b两条支流哪条水能丰富？判断的理由？a河：a河河谷的等高线密集，坡度较大(落差大)二、下图是我国东部某沿海等高线图，完成问题。(4)拟在该区建一大型水电站，用“//”标出最佳坝址，并说明理由，同时用斜线画出图中被水库淹没的地区。（1）水库与坝址的位置较大的集水面积、库容大、是否淹没良田、是否需要移民河谷、山谷地区或选择在“口袋形”的洼地或小盆地3.地形状况与区位的选择①宜建在等高线密集的河流峡谷处（水平距离窄，垂直落差大），或盆地出口处。②尽量使工程量较小，节省投资，安全。③应避开断层、喀斯特地貌区及地震多发地带（易造成渗漏、滑坡、坍塌、水库地震等）水库区位要求：宜选在：坝址：H峡谷H300300400400河流两山脊间的狭窄部分，是修建水库的最好选址。二、下图是我国东部某沿海等高线图，完成问题。(4)拟在该区建一大型水电站，用“//”标出最佳坝址，并说明理由，同时用斜线画出图中被水库淹没的地区。③峡谷地带，水流急，水能资源丰富②其上游为盆地，集水面积大①峡谷地带，坝体宽度较小，筑坝工程量小，投资省二、下图是我国东部某沿海等高线图，完成问题。(5)拟从甲村向乙村修一条公路，③、④两条线路中，较为合理的是。为什么？④④虽然线路较长，但坡度平缓，工程量小，投资省；有利于行车安全；③线路虽然较短，但道路坡度大，施工难度大，且不利于行车安全。（2）.公路、铁路线考虑地形、坡度、线路长短、地质、造价、施工难度要求：①山区应沿等高线建盘山路，尽量避免穿越等高线原因：坡度平缓、施工难度小、工程量小，造价低且不易造成水土流失②少占农田，少建桥梁等，以减少施工难度和投资③尽量避免通过高寒区、沙漠区、沼泽地、地下溶洞区与等高线平行与等高线平行二、下图是我国东部某沿海等高线图，完成问题。(7)若将小河水引向疗养院，图中有两条计划路线①、②，哪一条更合理?为什么?①从①渠引水，河流从高处向低处可实现自流(6)图中a、b、c中，哪一条不属于河流的支流?为什么？C为山脊，没有河流发育C（3）引水线路确定引水路线：引水路线尽可能短，尽量避免通过山脊等障碍，并利用地势，使水自流。8、读我国某海港城市的规划图，回答下列问题：假设该城市欲规划建设港口，请你在①②③④处为港口选择适宜地址，并阐述你的选择理由。④处宜建港口，此处位于港湾中，避风条件好，等深线密集，水域较深有利于航行。（4）港口码头的位置港口码头的位置：上海港集装箱码头大型集装箱运输船上海港集装箱码头（4）港口码头的位置港口码头的位置：①应选在水域较深（等深线密集）且避风的海湾②避开含沙量大的河流，以免引起航道淤塞。1、自然条件：水域条件：（航行条件）陆域条件：（筑港条件）①应选择等高线稀疏（地形平坦）的地区2、社会经济条件①经济发达，腹...
