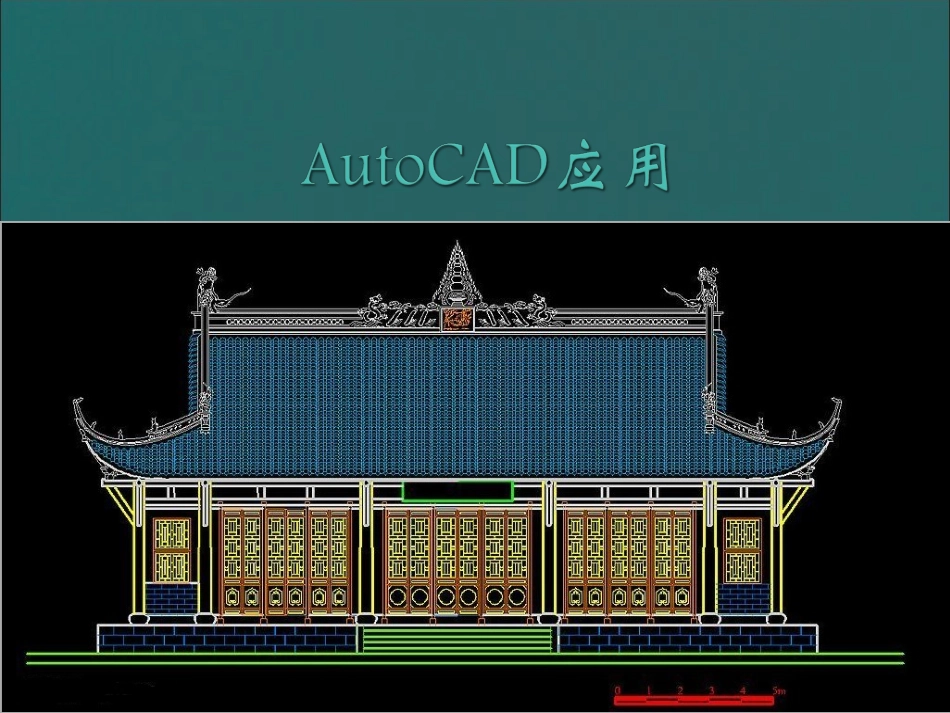

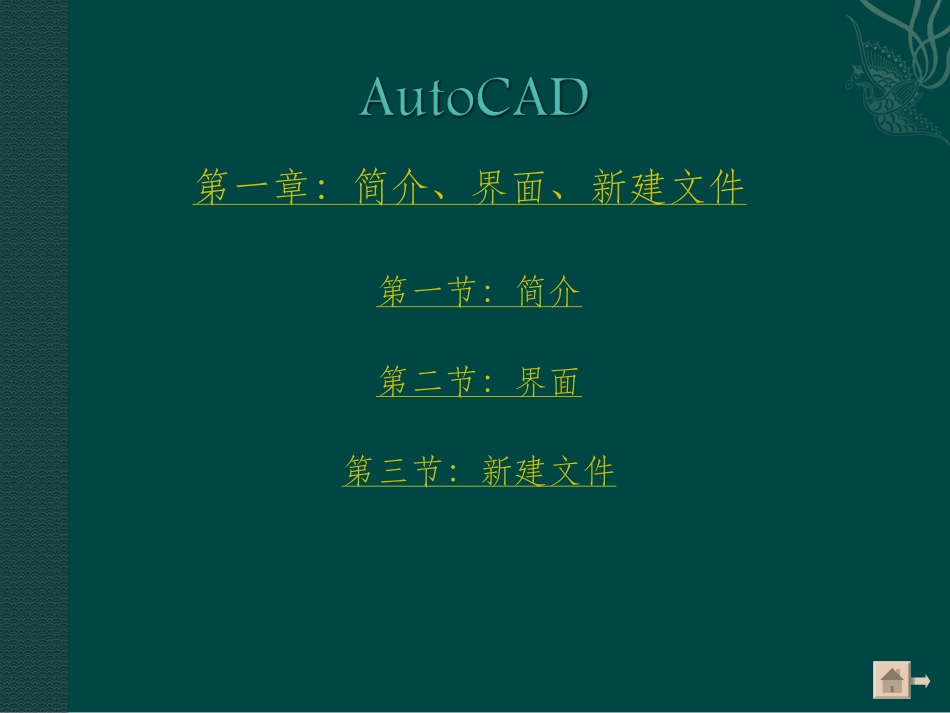

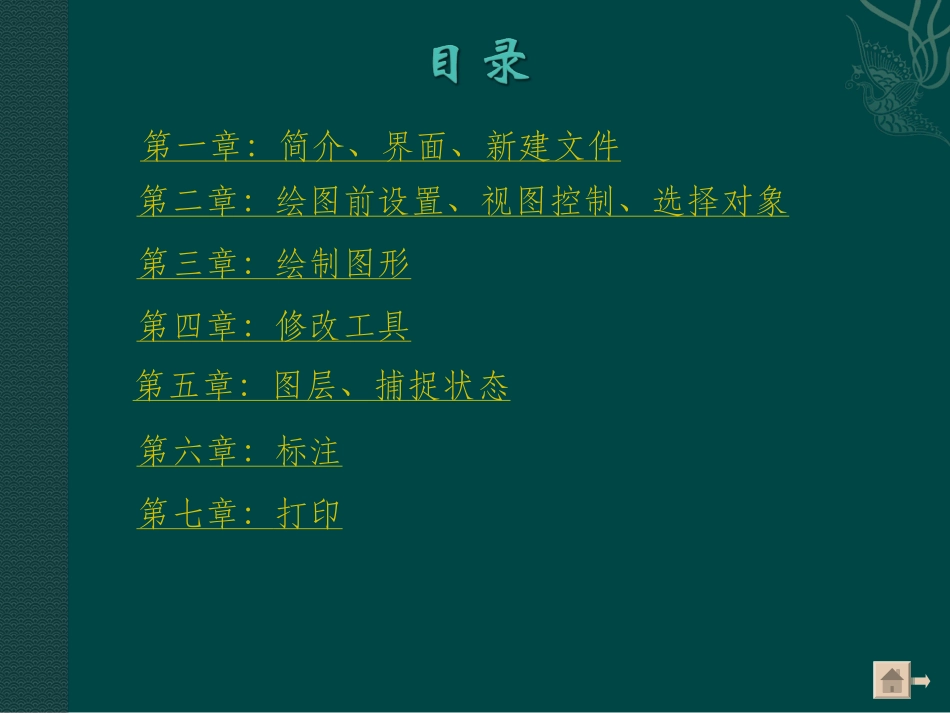

第二章：绘图前设置、视图控制、选择对象第一章：简介、界面、新建文件第三章：绘制图形第四章：修改工具第五章：图层、捕捉状态第六章：标注第七章：打印第一章：简介、界面、新建文件第一节：简介第二节：界面第三节：新建文件课时：1节重点：界面、新建文件要求：1、要了解AutoCAD的作用2、认识AutoCAD的界面3、学会新建文件计划：AutoCAD是由美国Autodesk公司开发的，它的推出得到了很多方面人的广泛推广和使用。AutoCAD也在不断的发展着，从最早的版本到现在AutoCADR14AutoCAD2000AutoCAD2002AutoCAD2004AutoCAD2005AutoCAD2006……AutoCAD2016一、AutoCAD的发展第一节AutoCAD简介1.用于绘制建筑平面图和施工图2.用于机械绘图方面3.用于服装设计方面4.用于产品图纸的绘制二、AutoCAD的用途第二节AutoCAD界面工具栏：用于快速执行一些常用命令绘图区：用于操作绘图工作区绘图区和布局图纸区之间的转换命令行：用于执行命令和操作命令状态栏：用于设置和显示CAD的绘图状态标题栏：主要用于显示CAD的版本号和当前文件的名字菜单栏：用于执行命令1.文件新建2.常用工具栏上的“新建”3.快捷键“Ctrl+N”4.在命令输入“New”命令，回车一、命令执行方法第三节新建文件1.模板新建：以设计好的CAD图纸版式进行新建文件操作：①执行新建命令②在对话框中选择模板③点击“打开”按钮二、新建方法2.公制新建文件：以中国单位新建空白文件操作：①执行新建命令②在“打开”后面点击“三角按钮”，选择“无样板打开——公制”。3.英制新建文件：以国际单位新建空白文件操作：①执行新建命令②在“打开”后面点击“三角按钮”，选择“无样板打开——英制”。第二章：绘图前设置、视图控制、选择对象第一节绘图前设置第二节视图控制第三节选择对象课时：1节重点：绘图设置要求：1、学会绘图前设置2、熟练控制视图3、熟练如何选择对象计划：位置：格式单位1、长度：设置长度的单位方式和精确度2、角度：设置角度的单位方式和精确度□顺时针:设置角度旋转方向为顺时针方向3、单位：设置使用单位4、方向：设置角度0°度开始方向一、单位设置第一节绘图前设置操作：1、执行图形界限命令2、回车3、在命令行输入图形界限的长度和宽度，中间用逗号隔开二、绘图区设置（图形界限）位置：格式图形界限定义：绘图区大小的设置注：在设置完成图形界限后，必须执行“视图缩放全部”或者在命令行执行ZOOM缩放命令，选择“全部(A)”的选项,图形界限才会生效实时平移：对视图进行平行移动实时缩放：用鼠标拖动对视图进行缩放窗口：放大视图的指定区域上一个：回到上一个视图范围缩放：将文件中的所有对象缩放到视图中全部缩放：将文件中的所有对象和图形界限区或缩放到视图中一、缩放视图执行位置：视图缩放…或“标准工具栏上”二、其它控制1、鸟瞰视图执行位置：视图鸟瞰视图作用：可以模拟从天空上向下观察对象2、清除屏幕执行位置：视图清除屏幕作用：可以将视图中的工具栏全部隐藏技巧：Ctrl+0隐藏所有工具栏Ctrl+9隐藏命令行三、工具栏的设置1、打开工具栏的方法①视图工具栏②鼠标放在任何工具栏上单击右键2、自定义工具栏方法:（1）打开“视图”“工具栏”（2）选择“工具栏”选项卡（3）点击“新建”，新建一个工具栏（4）在“命令”选项卡中，把要使用的命令拖动到选新的工具栏上一、点选定义：用鼠标点击进行选择对象技巧：按住Shift键点击可以减选对象二、框选定义：用鼠标拖动出选择区进行选择对象分类：1、窗口选择作用：选择选择区框完的对象操作：用鼠标从左向右拖动2、交叉窗口选择作用：选择选择区碰到的对象操作：用鼠标从右向左拖动三、快速选择作用：以对象的特点进行选择对象命令位置：直接在屏幕上单击右键选择“快速选择”或工具快速选择四、选择快捷键Ctrl+A选择全部对象Esc取消所有选择对象第三章：绘制图形第一节绘制线第二节辅助绘图工具课时：1节重点：绘图要求：1、熟练绘图工具2、熟练绘图计划：命令：Line或L命令位置：1、绘图直线2、绘图工具栏上的“直线”绘制方法：1、用鼠标在视图中点击绘制2、用鼠...
