CAD教学课件2014VIP免费

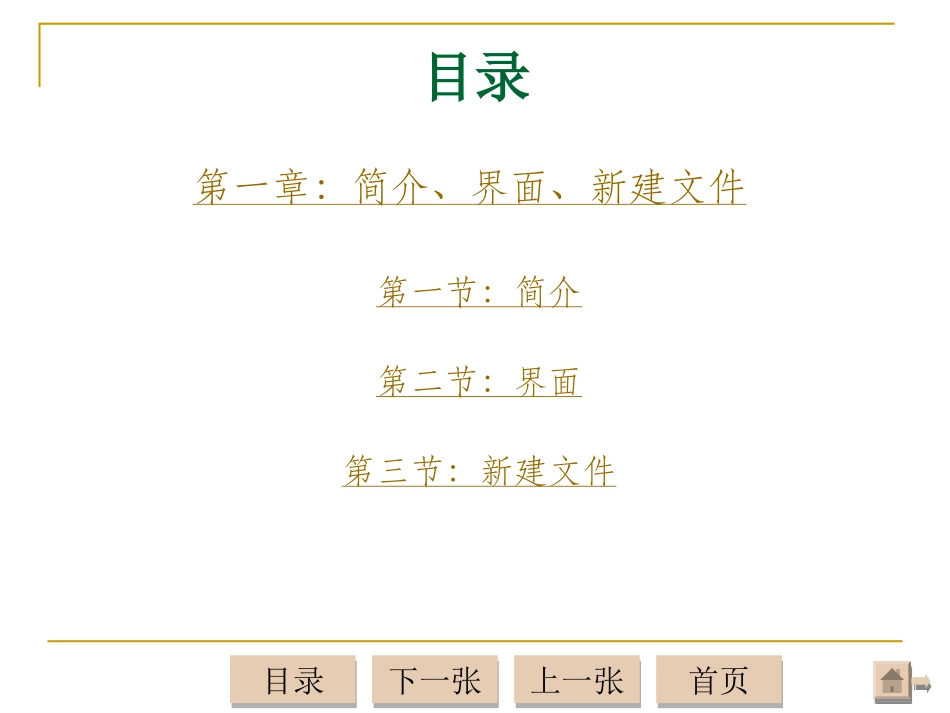

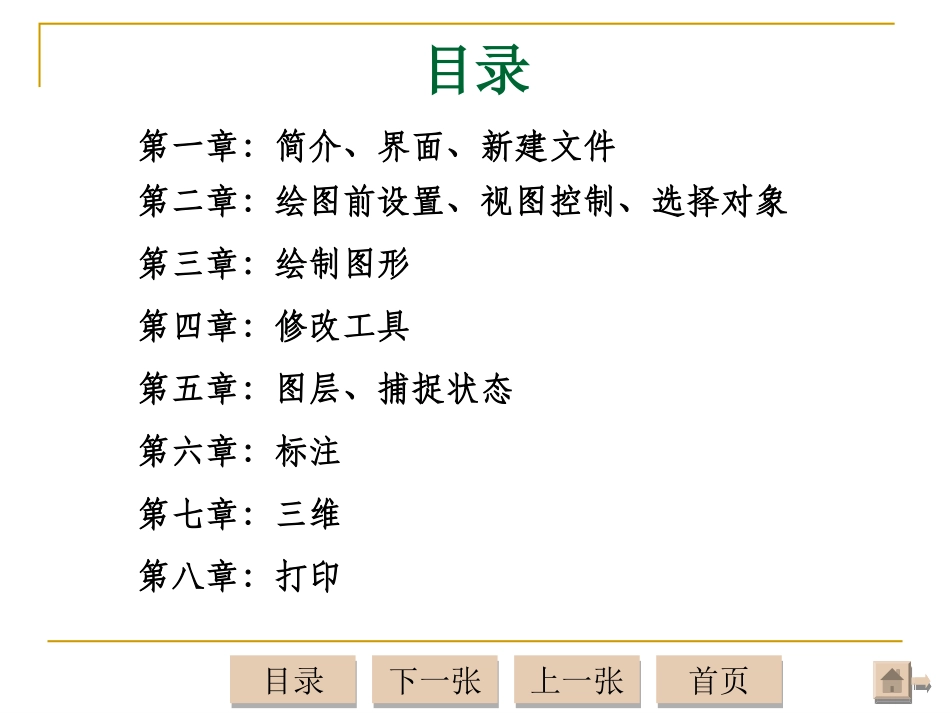

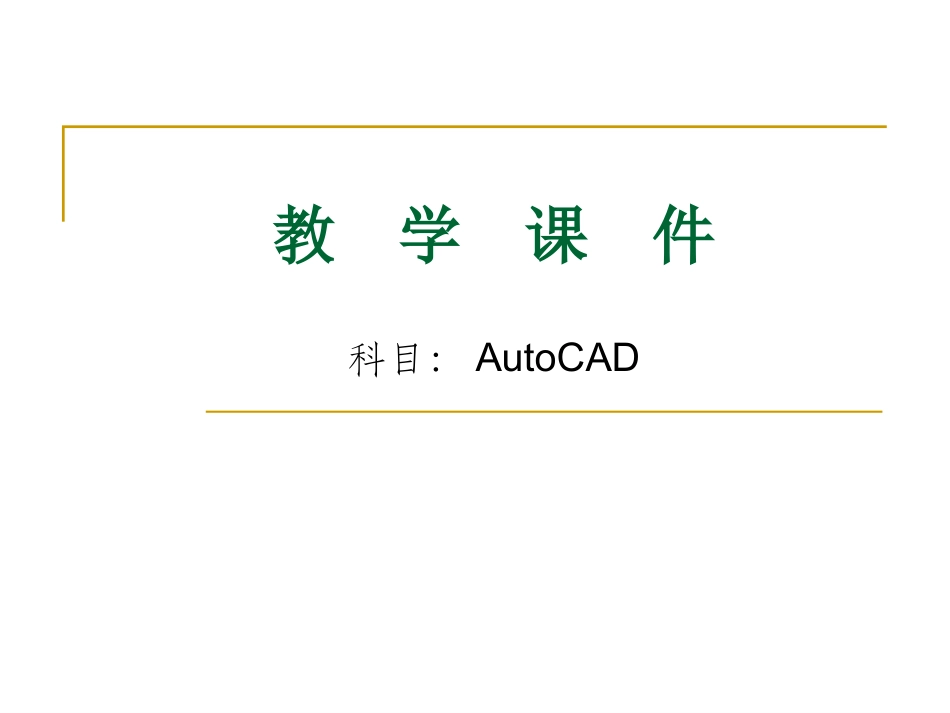

教学课件科目：AutoCAD目录第二章：绘图前设置、视图控制、选择对象第一章：简介、界面、新建文件目录目录下一张下一张上一张上一张首页首页第三章：绘制图形第四章：修改工具第五章：图层、捕捉状态第六章：标注第七章：三维第八章：打印目录第一章：简介、界面、新建文件目录目录下一张下一张上一张上一张首页首页第一节：简介第二节：界面第三节：新建文件第一章：简介、界面、新建文件课时：3节重点：界面、新建文件要求：1、要了解AutoCAD的作用2、认识AutoCAD的界面3、学会新建文件计划：目录目录下一张下一张上一张上一张首页首页AutoCAD是由美国Autodesk公司开发的，它的推出得到了很多方面人的广泛推广和使用。AutoCAD也在不断的发展着，从最早的版本到现在AutoCADR14AutoCAD2000AutoCAD2002AutoCAD2004AutoCAD2005AutoCAD2006……AutoCAD2010一、AutoCAD的发展第一节AutoCAD简介目录目录下一张下一张上一张上一张首页首页1.用于绘制建筑平面图和施工图2.用于机械绘图方面3.用于服装设计方面4.用于产品图纸的绘制二、AutoCAD的用途目录目录下一张下一张上一张上一张首页首页第二节AutoCAD界面工具栏：用于快速执行一些常用命令绘图区：用于操作绘图工作区绘图区和布局图纸区之间的转换命令行：用于执行命令和操作命令状态栏：用于设置和显示CAD的绘图状态标题栏：主要用于显示CAD的版本号和当前文件的名字菜单栏：用于执行命令目录目录下一张下一张上一张上一张首页首页1.文件新建2.常用工具栏上的“新建”3.快捷键“Ctrl+N”4.在命令输入“New”命令，回车一、命令执行方法第三节新建文件目录目录下一张下一张上一张上一张首页首页1.模板新建：以设计好的CAD图纸版式进行新建文件操作：①执行新建命令②在对话框中选择模板③点击“打开”按钮二、新建方法目录目录下一张下一张上一张上一张首页首页2.公制新建文件：以中国单位新建空白文件操作：①执行新建命令②在“打开”后面点击“三角按钮”，选择“无样板打开——公制”。3.英制新建文件：以国际单位新建空白文件操作：①执行新建命令②在“打开”后面点击“三角按钮”，选择“无样板打开——英制”。目录目录下一张下一张上一张上一张首页首页作业：1、熟悉CAD基本操作2、简述新建文件的三种方法3、简述CAD的作用4、简述CAD的发展目录目录下一张下一张上一张上一张首页首页目录第二章：绘图前设置、视图控制、选择对象目录目录下一张下一张上一张上一张首页首页第一节绘图前设置第二节视图控制第三节选择对象第二章：绘图前设置、视图控制、选择对象课时：3节重点：绘图设置要求：1、学会绘图前设置2、熟练控制视图3、熟练如何选择对象计划：目录目录下一张下一张上一张上一张首页首页位置：格式单位1、长度：设置长度的单位方式和精确度2、角度：设置角度的单位方式和精确度□顺时针:设置角度旋转方向为顺时针方向3、单位：设置使用单位4、方向：设置角度0°度开始方向一、单位设置第一节绘图前设置目录目录下一张下一张上一张上一张首页首页操作：1、执行图形界限命令2、回车3、在命令行输入图形界限的长度和宽度，中间用逗号隔开二、绘图区设置（图形界限）位置：格式图形界限定义：绘图区大小的设置注：在设置完成图形界限后，必须执行“视图缩放全部”或者在命令行执行ZOOM缩放命令，选择“全部(A)”的选项,图形界限才会生效目录目录下一张下一张上一张上一张首页首页第二节视图控制实时平移：对视图进行平行移动实时缩放：用鼠标拖动对视图进行缩放窗口：放大视图的指定区域上一个：回到上一个视图范围缩放：将文件中的所有对象缩放到视图中全部缩放：将文件中的所有对象和图形界限区或缩放到视图中一、缩放视图执行位置：视图缩放…或“标准工具栏上”目录目录下一张下一张上一张上一张首页首页二、其它控制1、鸟瞰视图执行位置：视图鸟瞰视图作用：可以模拟从天空上向下观察对象2、清除屏幕执行位置：视图清除屏幕作用：可以将视图中的工具栏全部隐藏技巧：Ctrl+0隐藏所有工具栏Ctrl+9隐藏命令行目录目录下一张下一张上一张上一张首页首页三...
