三、四等水准测量(教材)VIP免费

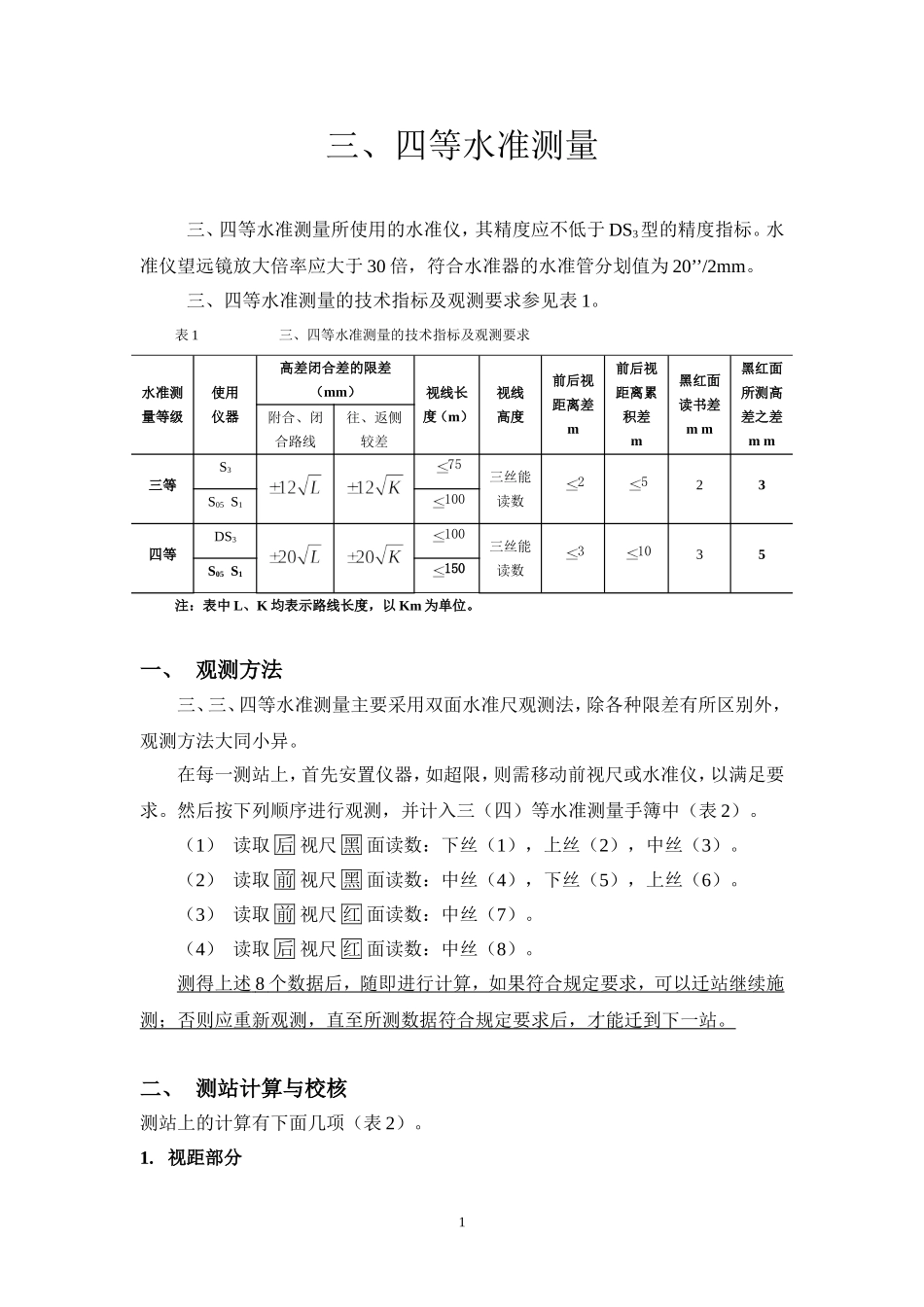

三、四等水准测量三、四等水准测量所使用的水准仪，其精度应不低于DS3型的精度指标。水准仪望远镜放大倍率应大于30倍，符合水准器的水准管分划值为20’’/2mm。三、四等水准测量的技术指标及观测要求参见表1。表1三、四等水准测量的技术指标及观测要求水准测量等级使用仪器高差闭合差的限差（mm）视线长度（m）视线高度前后视距离差m前后视距离累积差m黑红面读书差mm黑红面所测高差之差mm附合、闭合路线往、返侧较差三等S375三丝能读数2523S05S1100四等DS3100三丝能读数31035S05S1150注：表中L、K均表示路线长度，以Km为单位。一、观测方法三、三、四等水准测量主要采用双面水准尺观测法，除各种限差有所区别外，观测方法大同小异。在每一测站上，首先安置仪器，如超限，则需移动前视尺或水准仪，以满足要求。然后按下列顺序进行观测，并计入三（四）等水准测量手簿中（表2）。（1）读取后视尺黑面读数：下丝（1），上丝（2），中丝（3）。（2）读取前视尺黑面读数：中丝（4），下丝（5），上丝（6）。（3）读取前视尺红面读数：中丝（7）。（4）读取后视尺红面读数：中丝（8）。测得上述8个数据后，随即进行计算，如果符合规定要求，可以迁站继续施测；否则应重新观测，直至所测数据符合规定要求后，才能迁到下一站。二、测站计算与校核测站上的计算有下面几项（表2）。1.视距部分1后距：(9)=[(1)－(2)]×100（式中“100”为视距乘常数，下同）前距：(10)=[(5)－(6)]×100后、前视距差：(11)=(9)－(10)（绝对值不应超过2m）后、前视距离累积差：(12)=本站的(11)＋前站的(12)（绝对值不应超过5m）2.高差部分后视尺黑、红面读数差：(13)=K1＋(3)-(8)（绝对值不应超过2mm）前视尺黑、红面读数差：(14)=K2＋(4)-(7)（绝对值不应超过2mm）上两式中的K1和K2分别为两水准尺的黑、红面的起点读书差，亦称尺常数或起点差。表2观测所用双面（黑、红面）水准尺的尺常数为：K1=4.787m、K2=4.687m。尺常数的作用是检核黑、红面观测读数是否正确。黑面高差：(16)=(3)－(4)红面高差：(17)=(8)－(7)黑红面高差之差：(15)=(16)-[(17)±0.100]=(13)－(14)（绝对值不应超过3mm）由于两水准尺的红面起始读数相差0.100m，即4.787m与4.687m之差，因此，红面测得的实际高差应为(17)±0.100。取“＋”或取“－”应根据后、前视尺的K值来确定。每一测站经过上述计算，符合限差要求后，才能计算高差中数：(18)=[(16)＋(17)±0.100]/2,作为该站测得的高差值。表2为三等水准测量手簿，括号内的数字表示观测记录和计算校核的顺序。当整个水准路线测量完毕，应逐页校核计算有无错误，校核的方法是：先计算：Σ(3)、Σ(4)、Σ(7)、Σ(8)、Σ(9)、Σ(10)、Σ(16)、Σ(17)、Σ(18)。则：Σ(3)－Σ(4)=Σ(16)Σ(8)－Σ(7)=Σ(17)Σ(9)－Σ(10)=(12)末站当测站总数为奇数时：[Σ(16)＋（Σ(17)±0.100）]/2=Σ(18)当测站总数为偶数时：[Σ(16)＋（Σ(17)]/2=Σ(18)2水准路线总长度：L=Σ(9)＋Σ(10)四等水准测量一个测站的观测顺序，可采用：后（黑）、后（红）、前（黑）、前（红）。即读取后视尺黑面读数后随即读红面读数，而后瞄准前视尺，读取黑面及红面读数，测站记录计算与三等水准测量完全相同。三、成果整理三、四等水准测量，一般布设单一水准路线（附合水准路线、闭合水准路线和支水准路线），外业成果经检查合格、高差闭合差符合表1的限差要求时，方可进行高差闭合差的调整和高程计算。闭合差的调整和高程计算与一般水准测量方法相同，它是把闭合差反符号，按与测段长度成正比例进行分配。支水准路线进行往、返测量，取往返测高差的平均值计算高程。3表2三等水准测量手簿表2三等水准测量手簿测段：自SB-3至SB-1日期：仪器型号：S3210033时刻：始：8时8分天气：晴观测者：李晓明末：9时6分呈像：清晰稳定记录者：张国立测站编号点名后尺下丝前尺下丝方向及尺号水准尺读数(m)K+黑-红(mm)高差中数上丝上丝后视距(m)前视距(m)黑色面红色面视距差d累计差∑d(1)(5)后-尺号(3)(8)(13)(18)(2)(6)前-尺号(4)(7)(14)(9)(10)后-前(16)(17)(15)(11)(12)K1=4.787K2=4.6871SB-3至SA-41.6140.774后11.3846.17101.1560.326...
