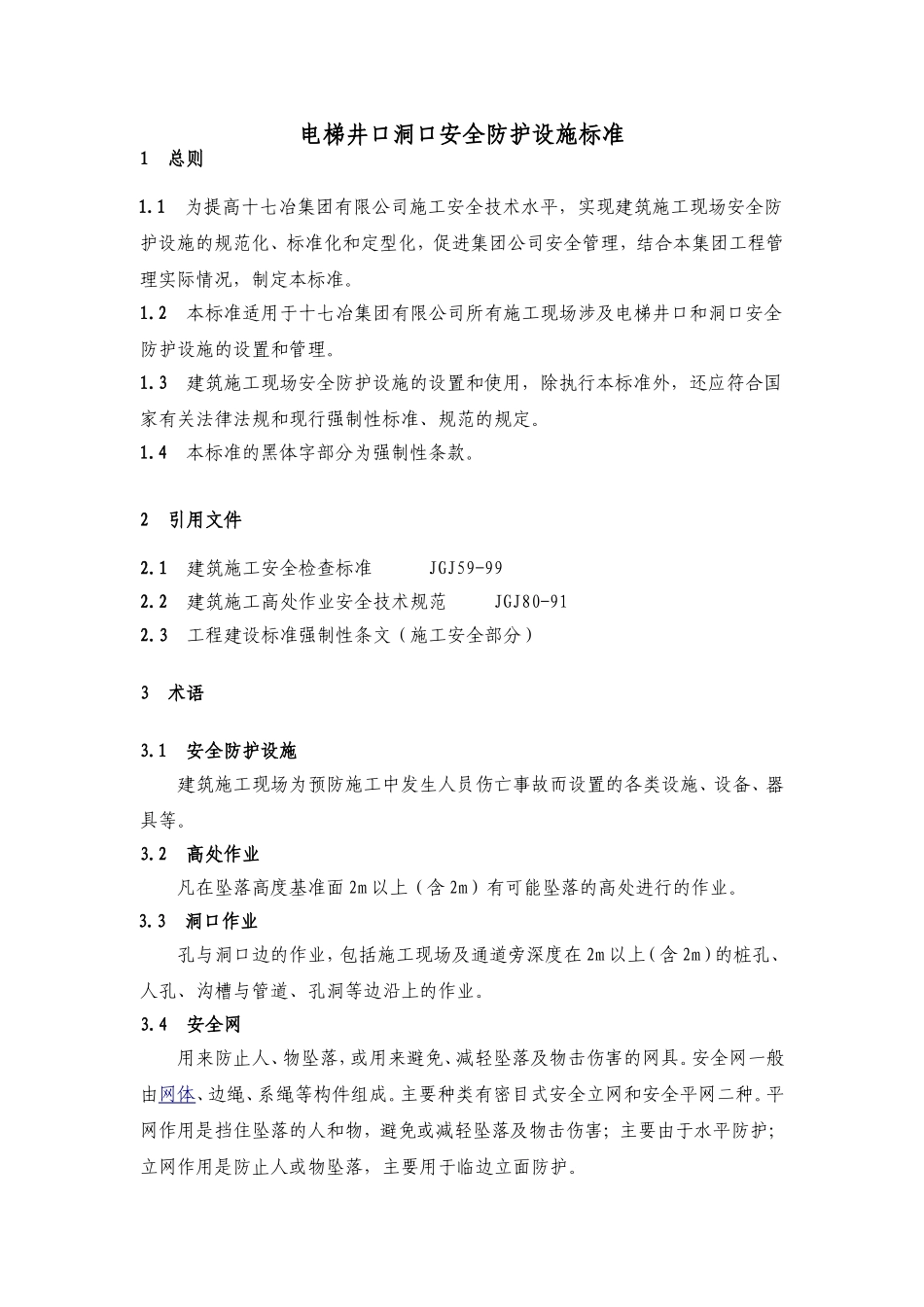

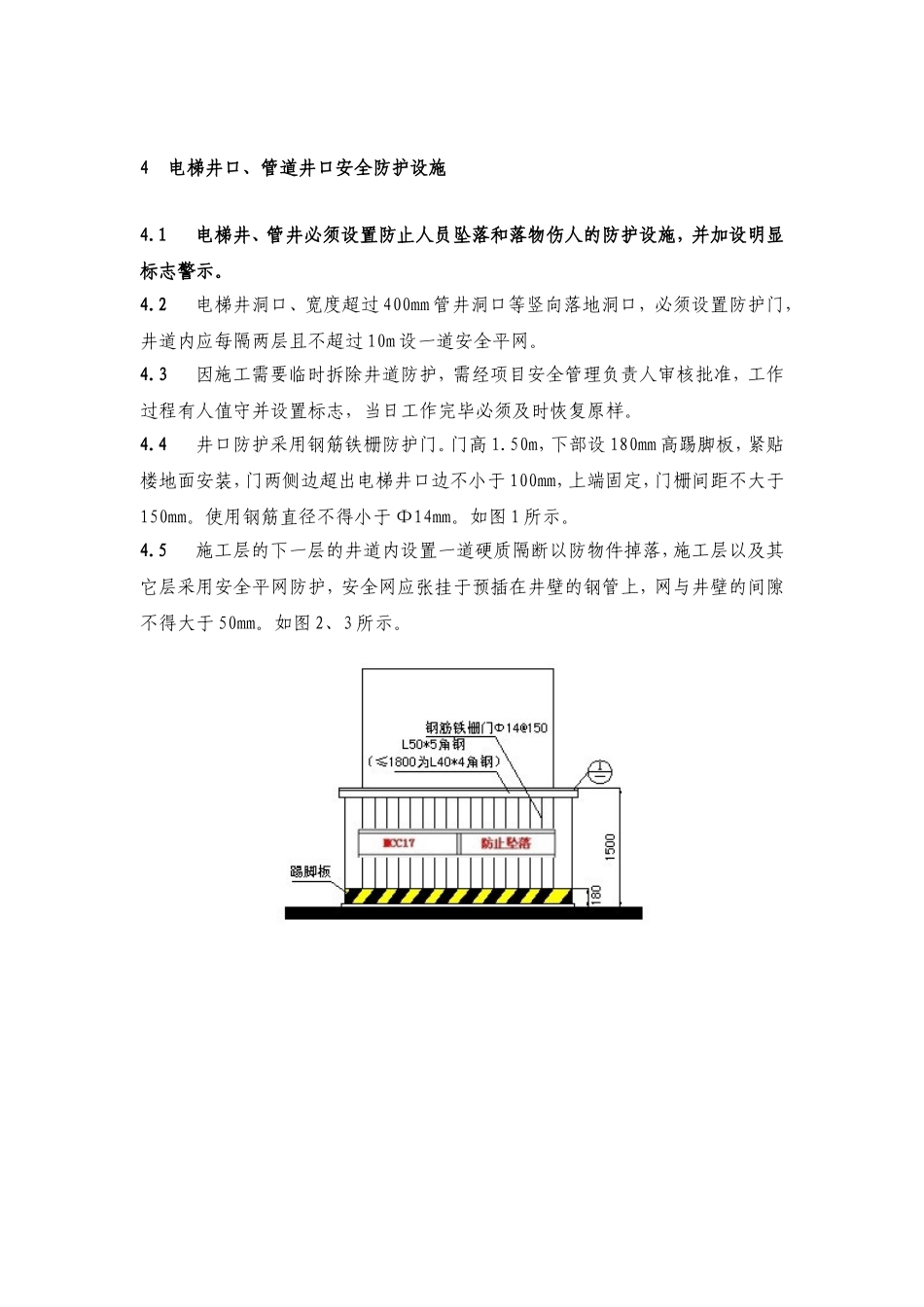

电梯井口洞口安全防护设施标准1总则1.1为提高十七冶集团有限公司施工安全技术水平，实现建筑施工现场安全防护设施的规范化、标准化和定型化，促进集团公司安全管理，结合本集团工程管理实际情况，制定本标准。1.2本标准适用于十七冶集团有限公司所有施工现场涉及电梯井口和洞口安全防护设施的设置和管理。1.3建筑施工现场安全防护设施的设置和使用，除执行本标准外，还应符合国家有关法律法规和现行强制性标准、规范的规定。1.4本标准的黑体字部分为强制性条款。2引用文件2.1建筑施工安全检查标准JGJ59-992.2建筑施工高处作业安全技术规范JGJ80-912.3工程建设标准强制性条文（施工安全部分）3术语3.1安全防护设施建筑施工现场为预防施工中发生人员伤亡事故而设置的各类设施、设备、器具等。3.2高处作业凡在坠落高度基准面2m以上（含2m）有可能坠落的高处进行的作业。3.3洞口作业孔与洞口边的作业，包括施工现场及通道旁深度在2m以上（含2m）的桩孔、人孔、沟槽与管道、孔洞等边沿上的作业。3.4安全网用来防止人、物坠落，或用来避免、减轻坠落及物击伤害的网具。安全网一般由网体、边绳、系绳等构件组成。主要种类有密目式安全立网和安全平网二种。平网作用是挡住坠落的人和物，避免或减轻坠落及物击伤害；主要由于水平防护；立网作用是防止人或物坠落，主要用于临边立面防护。4电梯井口、管道井口安全防护设施4.1电梯井、管井必须设置防止人员坠落和落物伤人的防护设施，并加设明显标志警示。4.2电梯井洞口、宽度超过400mm管井洞口等竖向落地洞口，必须设置防护门，井道内应每隔两层且不超过10m设一道安全平网。4.3因施工需要临时拆除井道防护，需经项目安全管理负责人审核批准，工作过程有人值守并设置标志，当日工作完毕必须及时恢复原样。4.4井口防护采用钢筋铁栅防护门。门高1.50m，下部设180mm高踢脚板，紧贴楼地面安装，门两侧边超出电梯井口边不小于100mm，上端固定，门栅间距不大于150mm。使用钢筋直径不得小于Φ14mm。如图1所示。4.5施工层的下一层的井道内设置一道硬质隔断以防物件掉落，施工层以及其它层采用安全平网防护，安全网应张挂于预插在井壁的钢管上，网与井壁的间隙不得大于50mm。如图2、3所示。注：安全警示标志和踢脚板的材料可采用木模板制作，长度与防护门同宽，警示标志牌高度为250mm。防护门钢管搭接在铁板上不少于100mm,且焊接牢固。图1电梯井口、管道井口防护设施立面图注：可在井内搭设井字形钢管支架，将安全网和硬质隔断固定在支架横杆上。图2电梯井、管道井口防护设施剖面图硬质隔断设置大样图水平安全网设置大样图图3电梯井口、管道井口水平防护示意图5洞口安全防护设施5.1基本规定5.1.1因工程本身存在或因工序需要而产生的，使人与物有坠落危险而危及人身安全的洞口，必须设置有效防护设施。5.1.2楼板与墙洞口，挖孔桩、钻孔桩等桩孔上口，杯形基础上口，未填土的坑槽，以及天窗、地板门等处，必须按洞口防护要求设置稳固的盖板或防护栏杆或安全网或其它防止人员和物体坠落的防护设施。5.1.3施工现场通道附近的各类洞口与坑槽等处，除设防护设施与安全标志外夜间应设红灯警示。5.2防护方式5.2.1楼板、屋面和平台等面上短边尺寸小于250mm但大于25mm的孔口，应使用坚实的木盖板盖严，并牢固固定。5.2.2楼板面等处边长250～500mm的洞口、安装预制构件时的洞口以及其它各类洞口，应使用竹、木等材料作盖板，均衡搁置盖住洞口并牢固固定。如图4所示。1-1图4250～500mm的洞口盖板防护平面图5.2.3边长在500～1500mm的洞口，应设置以扣件扣接钢管而成的400×400mm的网格，并在其上满铺竹笆或脚手板。如图5所示。1-1图5500～1500mm的洞口防护5.2.4处于剪力墙的墙角或其他不便于盖板防护的洞口，应预设贯穿于混凝土板内的钢筋构成防护网，钢筋网格间距不得大于200mm，钢筋规格同楼板受力钢筋，并在其上满铺竹笆或脚手板，脚手板距剪力墙壁缝隙≤50mm。如图6所示。图6剪力墙处的洞口防护5.2.5边长在1500mm-4000mm的洞口，四周设防护栏杆，洞口下张设安全平网。如图7所示。图7边长1500-4000mm的洞口防护5.2.6墙面竖向落地洞口，应加装防护门栅，门栅网格间...
