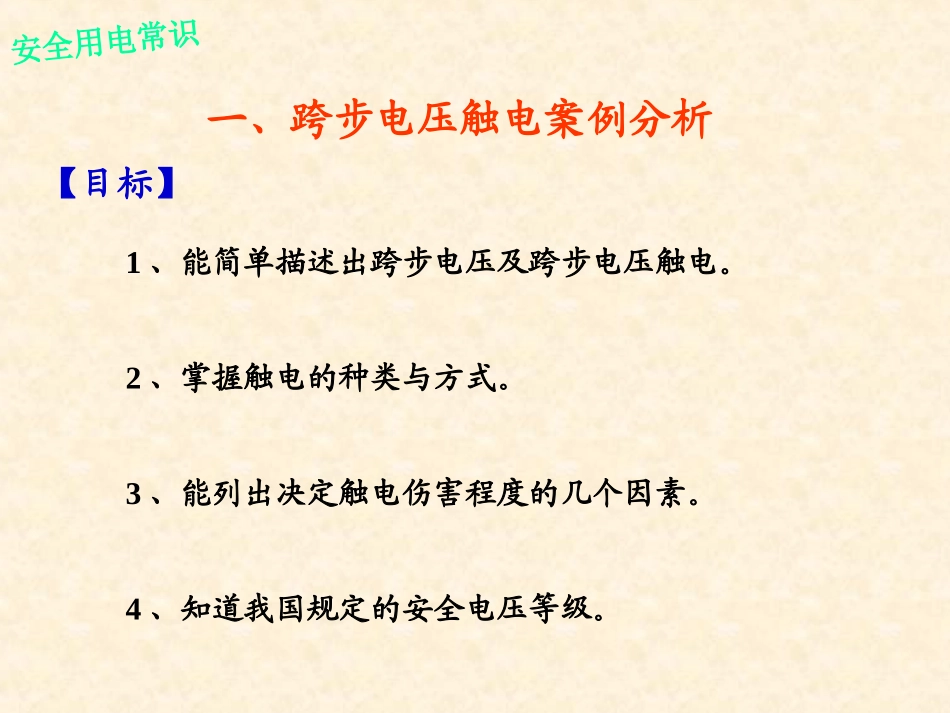

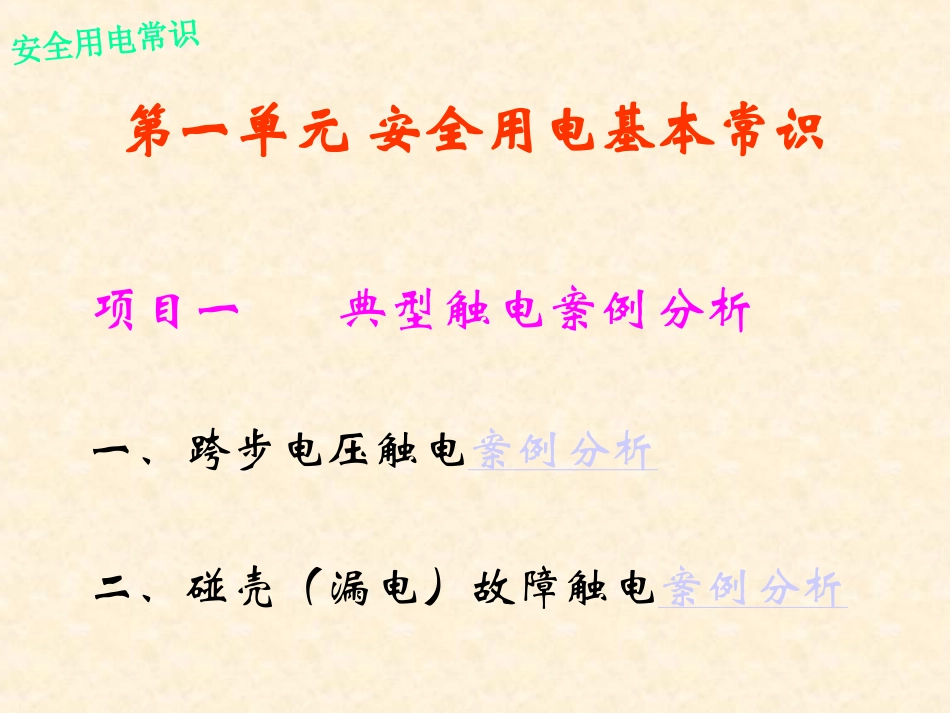

安全用电常识第一单元安全用电基本常识项目一典型触电案例分析一、跨步电压触电案例分析二、碰壳（漏电）故障触电案例分析安全用电常识一、跨步电压触电案例分析【目标】1、能简单描述出跨步电压及跨步电压触电。2、掌握触电的种类与方式。3、能列出决定触电伤害程度的几个因素。4、知道我国规定的安全电压等级。安全用电常识一、跨步电压触电案例分析【事故经过】某市郊电杆上的电线被风刮断，掉在水田中，一小学生把一群鸭子赶进水田，当鸭子游到落地的断线附近时，一只只死去，小学生便下田去拾死鸭子，未跨几步便被电击倒。爷爷赶到田边急忙跳入水田中拉孙子，也被击倒。小学生的父亲闻讯赶到，见鸭死人亡，又下田抢救也被电击倒，一家三代均死在水田中。安全用电常识一、跨步电压触电案例分析电杆上的电线是低压线（380/220系统），其中带电的一相断落在地上时，电流就会经落地点流入地中，并向周围扩散。其中，接地点的电位最高，距离越远电位越低。当人或牲畜跨进这个区域时，两脚跨步之间将存在一个跨步电压，使人或牲畜产生跨步电压触电。【事故分析】安全用电常识U电位分布接地点20m0.8m跨步电压另外，电气设备发生碰壳故障时，电流便经接地体向地中流散在接地点周围产生电压降。如图所示。当人体接近接地点时，两脚之间承受跨步电压而触电。跨步电压的大小与人和接地点距离，两脚之间的跨距，接地电流大小等因素有关。双脚跨步一、跨步电压触电案例分析跨步电压——人在接地点周围，两脚之间出现的电位差即为跨步电压。跨步电压触电——由此造成的触电称为跨步电压触电。【掌握】同学们，你们能举出一些关于跨步电压触电的案例吗？安全用电常识一、跨步电压触电案例分析【事故教训】这些人缺乏电气安全用电知识，造成多人死亡的恶性事故。所以要重视安全用电知识教育，避免类似触电恶性事故的重演。【注意】跨步电压触电还可能发生在其他场合，如：1、电气设备发生碰壳故障时2、架空导线接地故障点附近3、防雷接地装置附近当发现设备出现接地故障或导线断线落地时，要远离断线落地区；一旦不小心已步入断线落地区且感觉到有跨步电压时，应赶快把双脚并在一起或用一条腿跳着离开断线落地区；当必须进入断线落地区救人或排除故障时，应穿绝缘靴。安全用电常识知识一触电种类１、触电概念：是指外部电流流过人体时对人体产生的生理和病理伤害。电流通过人体时所造成的内伤，影响呼吸、心脏和神经系统，造成人体内部组织损伤乃至死亡的触电事故。由于电流的热效应、化学效应、机械效应对人体外部造成的局部伤害。电伤最常见的有三种情况：1）电弧烧伤2）电烙印(电斑痕)3）金属溅伤２、分类：电击电伤【掌握】安全用电常识知识二触电方式人体触电的方式多种多样，主要可分为直接接触触电和间接接触触电。此外，还有高压电场、高频电磁场、静电感应、雷击等对人体造成的伤害。【掌握】1、直接接触触电1）定义——人体直接触及或过分靠近电气设备及线路的带电导体而发生的触电现象称为直接接触触电。直接接触触电包括：1）单相触电2）两相触电3）电弧伤害安全用电常识1）单相触电当人体的某一部位碰到相线或绝缘性能不好的电气设备外壳时，电流由相线经人体流入大地导致的触电现象称为单相触电。单相触电是较常见的一种触电事故。R0在日常工作和生活中（三相四线制），低压用电设备的开关、插销和灯头以及电动机、电熨斗洗衣机等家用电器，如果其绝缘损坏，带电部分裸露而使外壳、外皮带电，当人体碰触这些设备时，就会发生单相触电情况。如果此时人体站在绝缘板上或穿绝缘鞋，人体与大地间的电阻就会很大，通过人体的电流将很小，这时不会发生触电危险。知识二触电方式安全用电常识2）两相触电发生两相触电时，电流由一根导线通过人体流至另一根导线，作用于人体上的电压等于线电压，若线电压为380V，则流过人本的电流高达268mA，这样大的电流只要经过0.186s就可能致触电者死亡。故两相触电比单相触电更危险。指人体有两处同时接触带电的任何两相电源时的触电。也称为双相触电。两相触电知识二触电方式安全用电常识3）电弧伤害电弧是气体间隙被强电场击穿时的一种现象。人体过...
