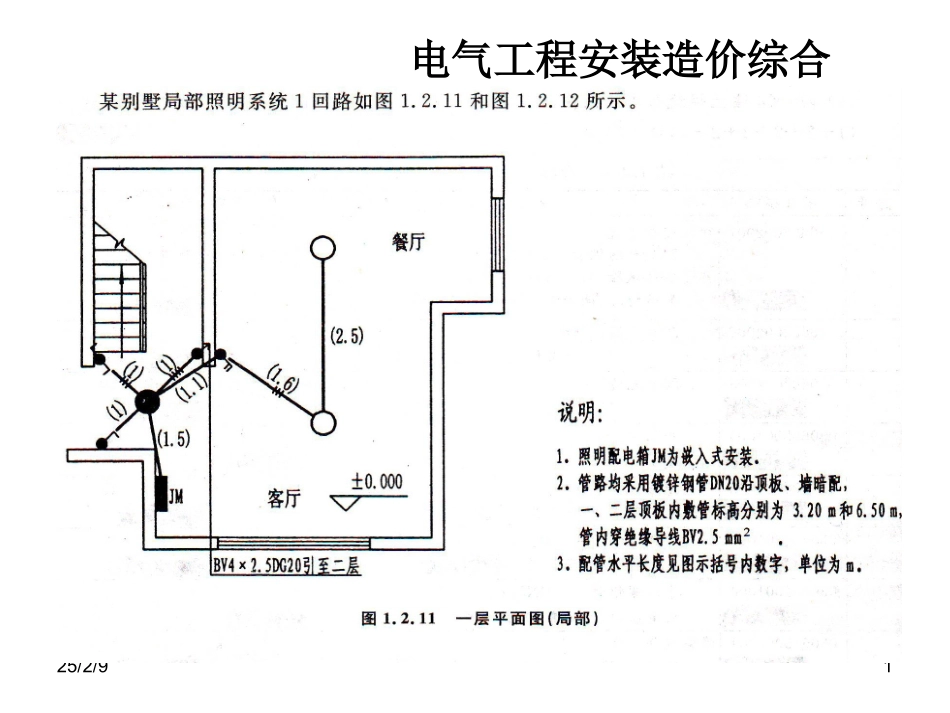

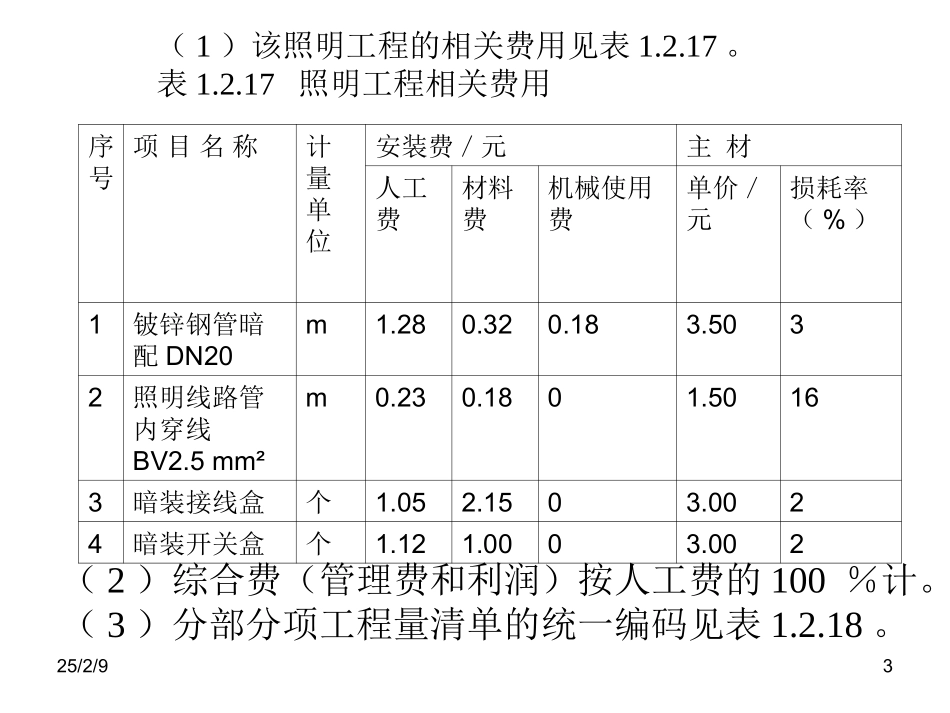

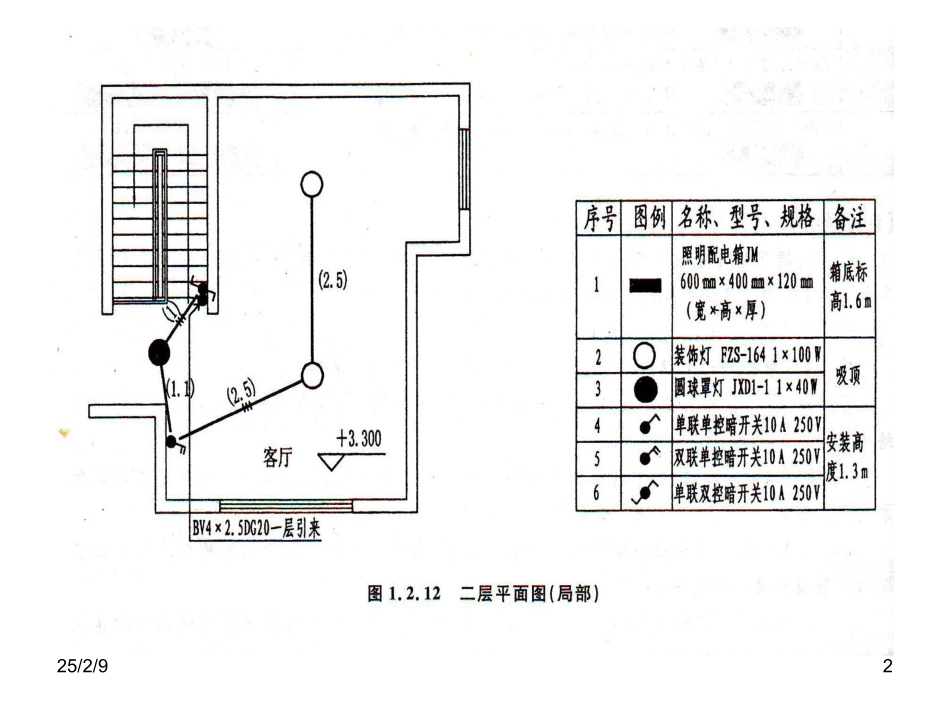

25/2/91电气工程安装造价综合案例25/2/9225/2/93（1）该照明工程的相关费用见表1.2.17。表1.2.17照明工程相关费用序号项目名称计量单位安装费／元主材人工费材料费机械使用费单价／元损耗率（%）1铍锌钢管暗配DN20m1.280.320.183.5032照明线路管内穿线BV2.5mm²m0.230.1801.50163暗装接线盒个1.052.1503.0024暗装开关盒个1.121.0003.002（2）综合费（管理费和利润）按人工费的100％计。（3）分部分项工程量清单的统一编码见表1.2.18。25/2/94表1.2.18分部分项工程量清单编码项目编码项目名称项目编码项目名称030212001电气配管030204031小电器030212003电气配线030213003装饰灯030204018配电箱030213001普通吸顶灯及其他灯具030204019控制开关030204017控制箱25/2/95问题1．根据图示内容和《建设工程工程量清单计价规范》的规定，计算相关工程量和编制分部分项工程量清单。将配管和配线的计算式填入答题纸上的相应位置，并填写表1.2.19“分部分项工程量清单表”。2．假设镀锌钢管DN20暗配和管内穿绝缘导线BV2.5mm²的清单工程量分别为30m和80m，依据上述相关费用数据计算以上两个项目的综合单价，并分别填写1.2.20和表1.2.21“分部分项工程量清单综合单价计算表”。3．依据问题2中计算所得的数据进行综合单价分析，将电气配管（镀锌钢管DN20暗配）和电气配线（管内穿绝缘导线BV2.5mm²）两个项目的综合单价及其组成计算后填写表1.2.22“分部分项工程量清单综合单价分析表三”。（计算过程和结果均保留两位小数）25/2/96配管、配线工程量计算应注意事项（1）配管配线系指从配电控制设备到用电器具的配电线路以及控制线路的敷设。工艺上分明配和暗配两种形式。各种配管应区别不同敷设方式，部位及管材材质，规格，以“延长米”计算。计算时不扣除管接线箱（盒）、灯头盒、开关盒所占长度。其计算要领是从配电箱算起，沿各回路计算；同时应考虑按建筑物自然层进行划分。或者按照建筑形状分片计算。25/2/971）沿墙、柱、梁水平方向敷设的管（线），沿水平方向敷设的管（线）其长度与建筑物轴线尺寸有关。故应按相关墙、柱、梁轴线尺寸计算，如图－9所示。25/2/982）如果在顶棚内敷设，或者在地坪内暗敷，可用比例尺斜量或按设计定位尺寸计算。注意在顶棚内敷管按明敷项目定额执行。3）在预制板地面和楼面暗敷的管，可按板缝纵、横方向计算工程量。25/2/994）沿垂直方向敷设的管绋通常与箱、盘，板开关等的安装高度有关，也与楼层高度H有关。沿垂直方向引上引下的管线其计算方法如图－10所示。图-10引下管线长度计算示意图25/2/910（2）管内穿线分照明线路与动力线路，按不同导线截面，以单线“延长米”计算。照明线路中导线截面积在6mm²以上时，按动力穿线执行，线路的分支接头线的长度已综合考虑在定额中，不再计算接头工程量。其计算公式为：管内穿线长度＝（配管长度＋导线预留长度）×同截面导线根数25/2/911（3）灯具，明暗开关、插座、按钮等的预留线，分别综合在有关定额中，不另计算以上预留线工程量。但配线进入开关箱、柜、板等的预留线，按表2－19规定长度预留，分别计人相应的工程量中。25/2/912（4）配管接线箱、盒安装等的工程量计算：安装工程中，无论是明配或暗配线管，都将产生接线箱或接线盒（分线盒）以及开关盒等。灯头盒、插座盒等安装，均以“个”计算工程量。且箱、盒均计算未计价材料。接线盒通常布置在管线分支处或者管线转弯处。如图-11所示，可参照此透视图位置计算盒的数量。25/2/91325/2/914当线管敷设超过以下长度时，可在其间增加接线盒：1）对无弯的管路，不超过30m。2）两个拉线点之间有一个弯时，不超过20m。3）两个拉线点之间有两个弯时，不超过15m。4）两个拉线点之间有三个弯时，不超过8m。•接线盒的安装工程量，应区别安装形式（明装、暗装、钢索上）套用相应定额子目。•导线同设备连接需焊（压）接线端子时，可按“个”计算工程量。套用相应定额子目。25/2/915计算相关工程量：镀锌钢管DN20暗配工程量计算：一层：［(1.5+3.2-1.6-0.4)+(1+3.2-1.3)+(1+3.2-1.3）+(1+0.1+1.3)+（1.1+3.2-1.3）+（1.6+3.2-1.3）+2.5]m=19.9m二层：［(1+3.2-1.3...
