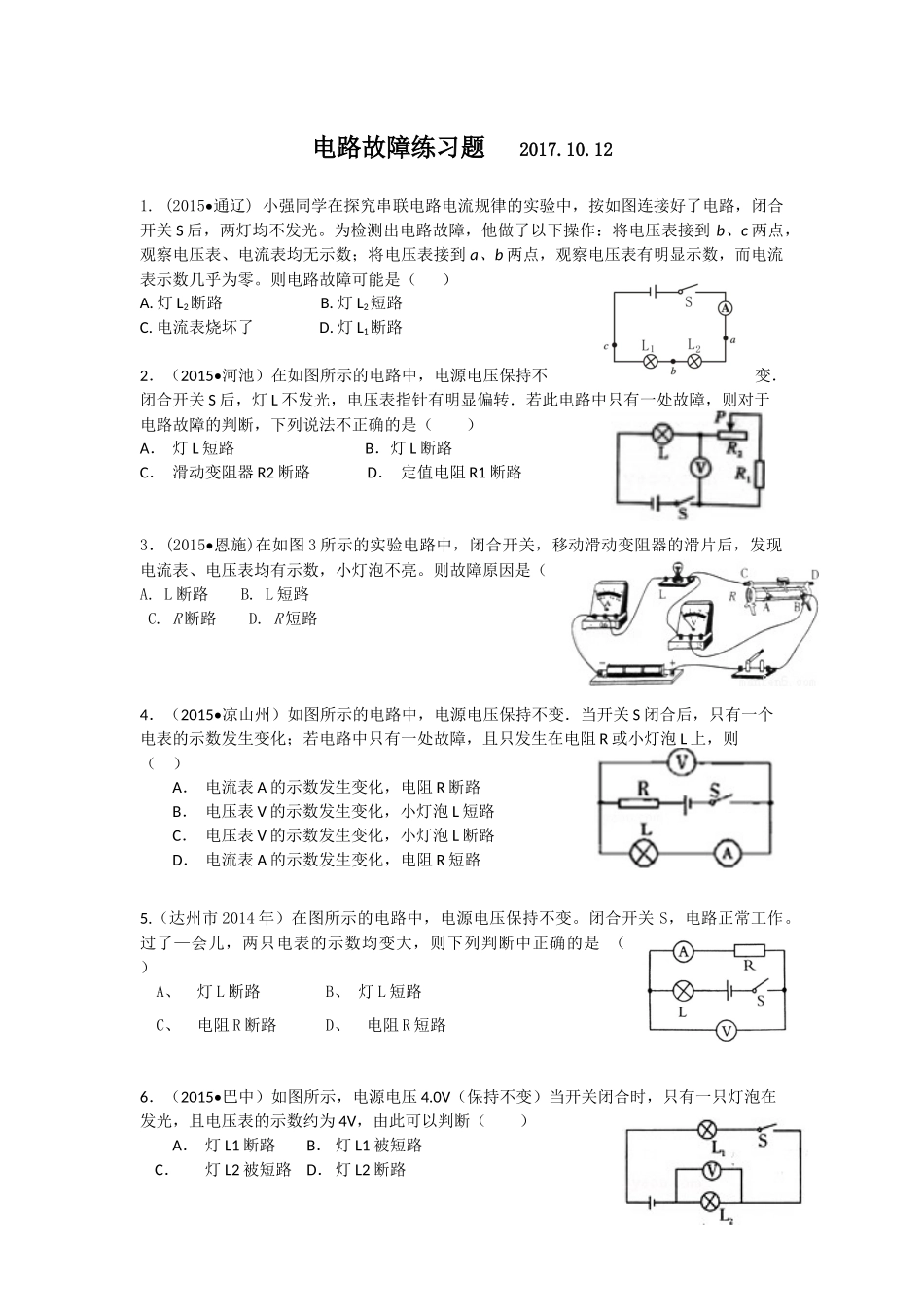

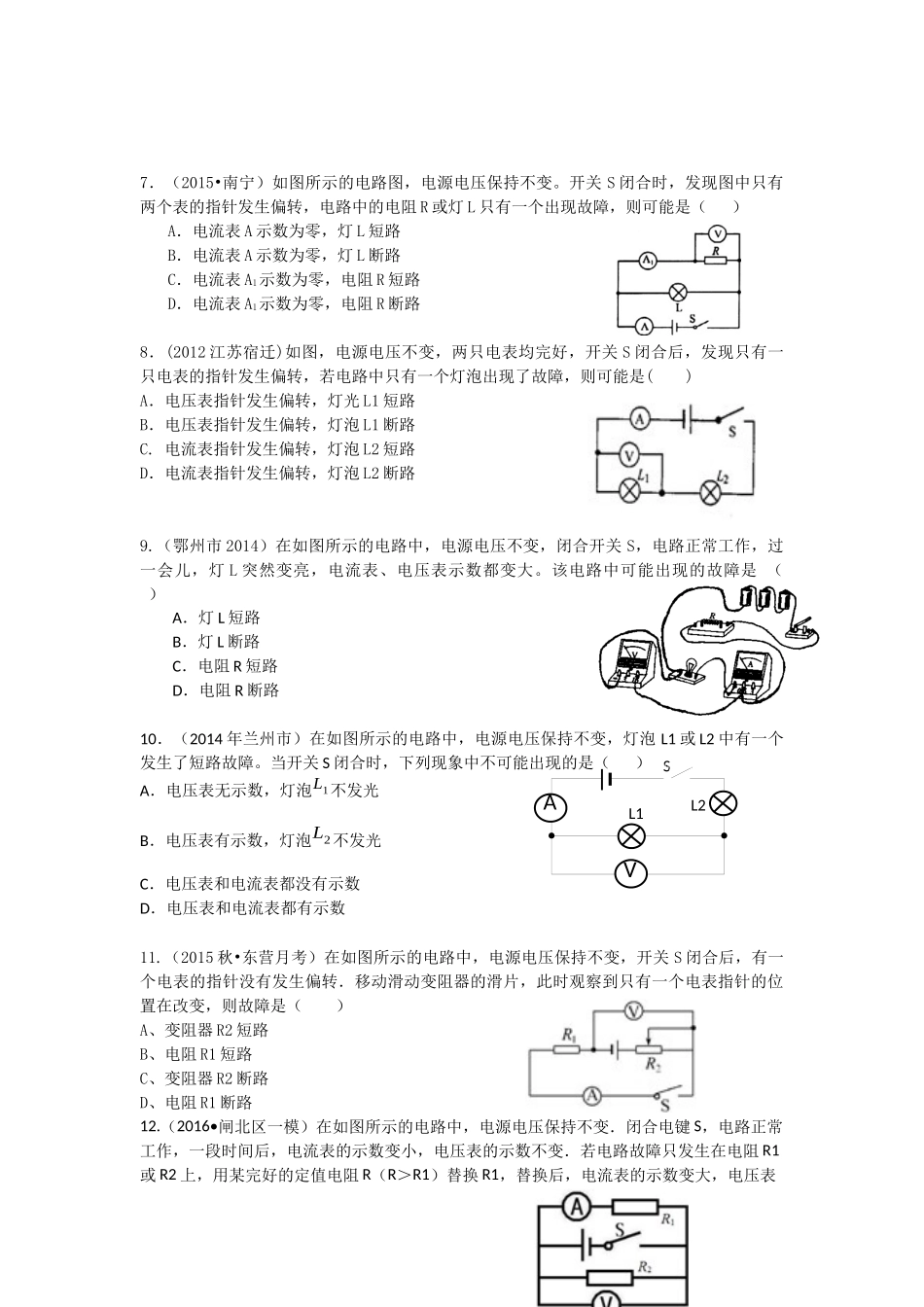

电路故障练习题2017.10.121.(2015•通辽)小强同学在探究串联电路电流规律的实验中，按如图连接好了电路，闭合开关S后，两灯均不发光。为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数；将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零。则电路故障可能是（）A.灯L2断路B.灯L2短路C.电流表烧坏了D.灯L1断路2．（2015•河池）在如图所示的电路中，电源电压保持不变．闭合开关S后，灯L不发光，电压表指针有明显偏转．若此电路中只有一处故障，则对于电路故障的判断，下列说法不正确的是（）A．灯L短路B．灯L断路C．滑动变阻器R2断路D．定值电阻R1断路3．(2015•恩施)在如图3所示的实验电路中，闭合开关，移动滑动变阻器的滑片后，发现电流表、电压表均有示数，小灯泡不亮。则故障原因是（）A.L断路B.L短路C.R断路D.R短路4．（2015•凉山州）如图所示的电路中，电源电压保持不变．当开关S闭合后，只有一个电表的示数发生变化；若电路中只有一处故障，且只发生在电阻R或小灯泡L上，则（）A．电流表A的示数发生变化，电阻R断路B．电压表V的示数发生变化，小灯泡L短路C．电压表V的示数发生变化，小灯泡L断路D．电流表A的示数发生变化，电阻R短路5.（达州市2014年）在图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作。过了—会儿，两只电表的示数均变大，则下列判断中正确的是（）A、灯L断路B、灯L短路C、电阻R断路D、电阻R短路6．（2015•巴中）如图所示，电源电压4.0V（保持不变）当开关闭合时，只有一只灯泡在发光，且电压表的示数约为4V，由此可以判断（）A．灯L1断路B．灯L1被短路C．灯L2被短路D．灯L2断路L2SL1VA7．（2015•南宁）如图所示的电路图，电源电压保持不变。开关S闭合时，发现图中只有两个表的指针发生偏转，电路中的电阻R或灯L只有一个出现故障，则可能是（）A．电流表A示数为零，灯L短路B．电流表A示数为零，灯L断路C．电流表A1示数为零，电阻R短路D．电流表A1示数为零，电阻R断路8．(2012江苏宿迁)如图，电源电压不变，两只电表均完好，开关S闭合后，发现只有一只电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是()A．电压表指针发生偏转，灯光L1短路B．电压表指针发生偏转，灯泡L1断路C.电流表指针发生偏转，灯泡L2短路D．电流表指针发生偏转，灯泡L2断路9.（鄂州市2014）在如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，过一会儿，灯L突然变亮，电流表、电压表示数都变大。该电路中可能出现的故障是（）A．灯L短路B．灯L断路C．电阻R短路D．电阻R断路10．（2014年兰州市）在如图所示的电路中，电源电压保持不变，灯泡L1或L2中有一个发生了短路故障。当开关S闭合时，下列现象中不可能出现的是（）21cnjy.comA．电压表无示数，灯泡L1不发光B．电压表有示数，灯泡L2不发光C．电压表和电流表都没有示数D．电压表和电流表都有示数11.（2015秋•东营月考）在如图所示的电路中，电源电压保持不变，开关S闭合后，有一个电表的指针没有发生偏转．移动滑动变阻器的滑片，此时观察到只有一个电表指针的位置在改变，则故障是（）A、变阻器R2短路B、电阻R1短路C、变阻器R2断路D、电阻R1断路12.（2016•闸北区一模）在如图所示的电路中，电源电压保持不变．闭合电键S，电路正常工作，一段时间后，电流表的示数变小，电压表的示数不变．若电路故障只发生在电阻R1或R2上，用某完好的定值电阻R（R＞R1）替换R1，替换后，电流表的示数变大，电压表的示数仍然不变，则（）AR1可能断路BR2可能断路CR1一定断路DR2一定断路13.（2008上海）如图所示的电路中，电源电压保持不变．闭合电键S，电路正常工作．经过一段时间，电流表突然无示数．若电路中只有一处故障，且只发生在电阻R1或R2上．（1）该电路中存在的故障可能是______；（2）为进一步确定故障，小强同学用一只完好的灯L替换电路中的电阻R1，闭合电键S，观察灯的亮暗情况．若灯L亮，说明故障是______；若灯L不亮，说明故障是______．14.（2012•厦门）在如图所示的电路中，电源电压保持不变．闭合开关S，电路正常工作．一段时间后...
