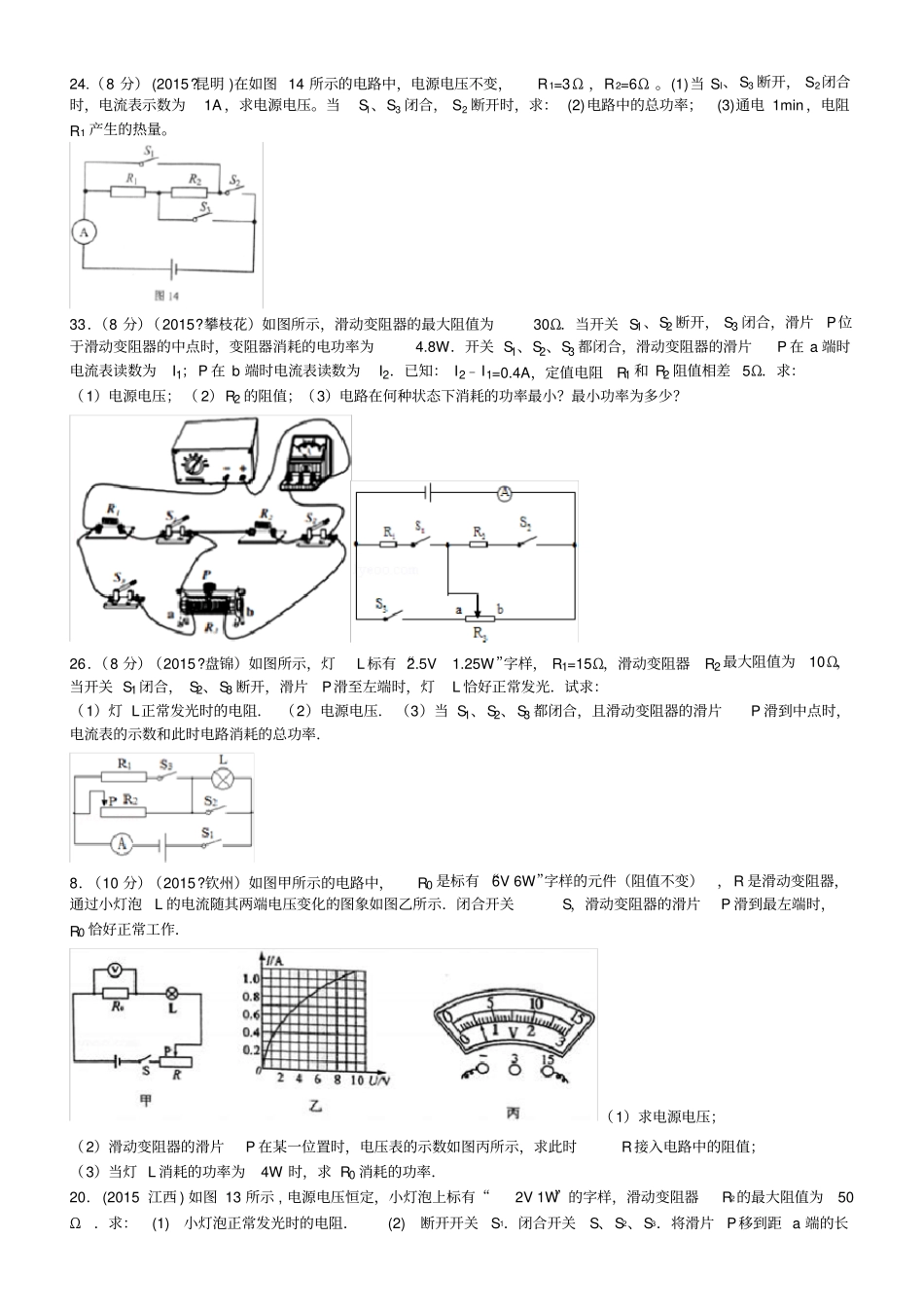

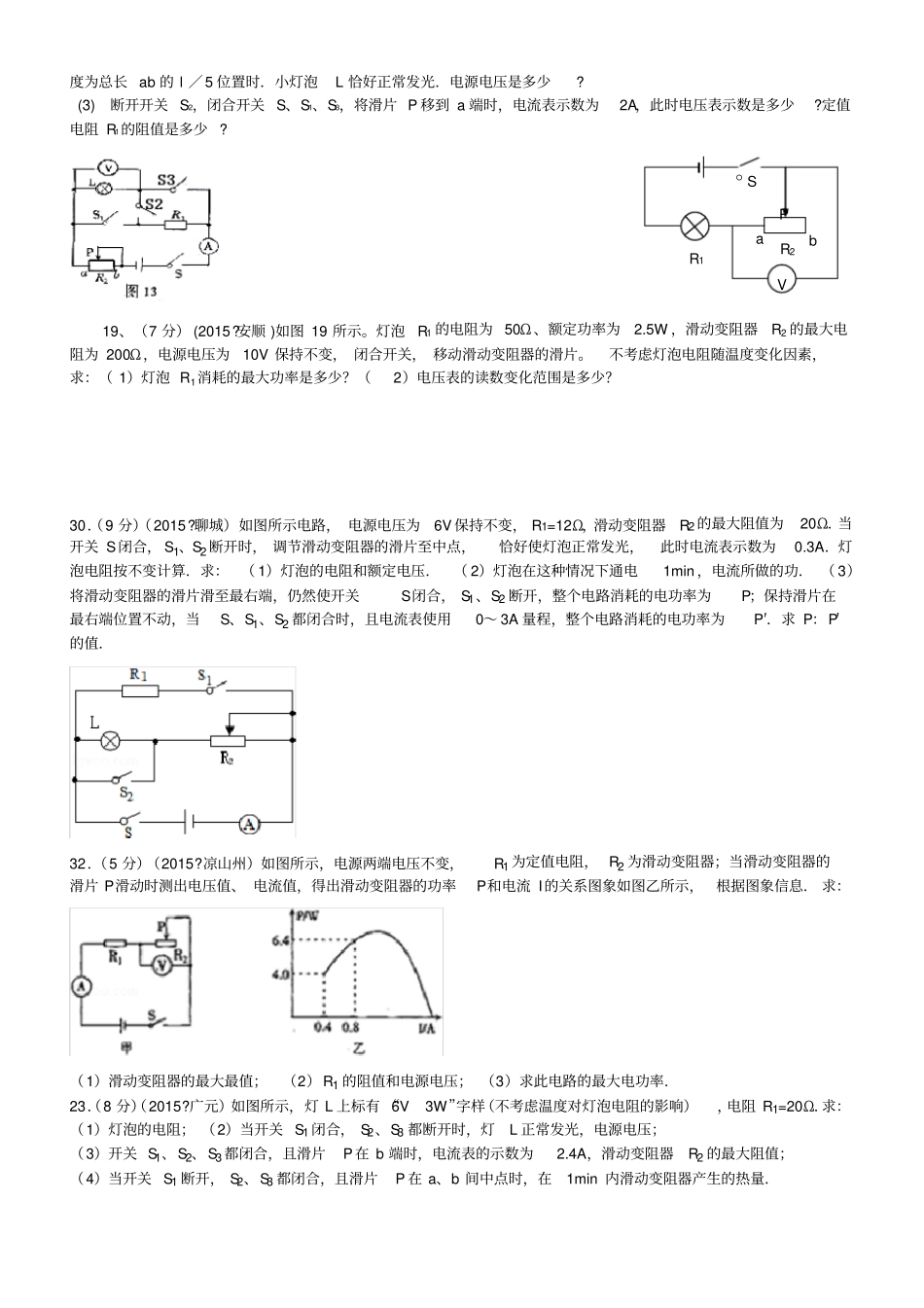

24.（8分）(2015?昆明)在如图14所示的电路中，电源电压不变，R1=3Ω，R2=6Ω。(1)当Sl、S3断开，S2闭合时，电流表示数为1A，求电源电压。当Sl、S3闭合，S2断开时，求：(2)电路中的总功率；(3)通电1min，电阻R1产生的热量。33．（8分）（2015?攀枝花）如图所示，滑动变阻器的最大阻值为30Ω．当开关S1、S2断开，S3闭合，滑片P位于滑动变阻器的中点时，变阻器消耗的电功率为4.8W．开关S1、S2、S3都闭合，滑动变阻器的滑片P在a端时电流表读数为I1；P在b端时电流表读数为I2．已知：I2﹣I1=0.4A，定值电阻R1和R2阻值相差5Ω．求：（1）电源电压；（2）R2的阻值；（3）电路在何种状态下消耗的功率最小？最小功率为多少？26．（8分）（2015?盘锦）如图所示，灯L标有“2.5V1.25W”字样，R1=15Ω，滑动变阻器R2最大阻值为10Ω，当开关S1闭合，S2、S3断开，滑片P滑至左端时，灯L恰好正常发光．试求：（1）灯L正常发光时的电阻．（2）电源电压．（3）当S1、S2、S3都闭合，且滑动变阻器的滑片P滑到中点时，电流表的示数和此时电路消耗的总功率．8．（10分）（2015?钦州）如图甲所示的电路中，R0是标有“6V6W”字样的元件（阻值不变），R是滑动变阻器，通过小灯泡L的电流随其两端电压变化的图象如图乙所示．闭合开关S，滑动变阻器的滑片P滑到最左端时，R0恰好正常工作．（1）求电源电压；（2）滑动变阻器的滑片P在某一位置时，电压表的示数如图丙所示，求此时R接入电路中的阻值；（3）当灯L消耗的功率为4W时，求R0消耗的功率．20．(2015江西)如图13所示,电源电压恒定，小灯泡上标有“2V1W”的字样，滑动变阻器R2的最大阻值为50Ω．求：(1)小灯泡正常发光时的电阻．(2)断开开关S1．闭合开关S、S2、S3．将滑片P移到距a端的长度为总长ab的l／5位置时．小灯泡L恰好正常发光．电源电压是多少?(3)断开开关S2，闭合开关S、S1、S3，将滑片P移到a端时，电流表示数为2A，此时电压表示数是多少?定值电阻R1的阻值是多少?19、（7分）(2015?安顺)如图19所示。灯泡R1的电阻为50Ω、额定功率为2.5W，滑动变阻器R2的最大电阻为200Ω，电源电压为10V保持不变，闭合开关，移动滑动变阻器的滑片。不考虑灯泡电阻随温度变化因素，求：（1）灯泡R1消耗的最大功率是多少？（2）电压表的读数变化范围是多少？30．（9分）（2015?聊城）如图所示电路，电源电压为6V保持不变，R1=12Ω，滑动变阻器R2的最大阻值为20Ω．当开关S闭合，S1、S2断开时，调节滑动变阻器的滑片至中点，恰好使灯泡正常发光，此时电流表示数为0.3A．灯泡电阻按不变计算．求：（1）灯泡的电阻和额定电压．（2）灯泡在这种情况下通电1min，电流所做的功．（3）将滑动变阻器的滑片滑至最右端，仍然使开关S闭合，S1、S2断开，整个电路消耗的电功率为P；保持滑片在最右端位置不动，当S、S1、S2都闭合时，且电流表使用0～3A量程，整个电路消耗的电功率为P′．求P：P′的值．32．（5分）（2015?凉山州）如图所示，电源两端电压不变，R1为定值电阻，R2为滑动变阻器；当滑动变阻器的滑片P滑动时测出电压值、电流值，得出滑动变阻器的功率P和电流I的关系图象如图乙所示，根据图象信息．求：（1）滑动变阻器的最大最值；（2）R1的阻值和电源电压；（3）求此电路的最大电功率．23．（8分）（2015?广元）如图所示，灯L上标有“6V3W”字样（不考虑温度对灯泡电阻的影响），电阻R1=20Ω．求：（1）灯泡的电阻；（2）当开关S1闭合，S2、S3都断开时，灯L正常发光，电源电压；（3）开关S1、S2、S3都闭合，且滑片P在b端时，电流表的示数为2.4A，滑动变阻器R2的最大阻值；（4）当开关S1断开，S2、S3都闭合，且滑片P在a、b间中点时，在1min内滑动变阻器产生的热量．。SR1PVabR237．（10分）（2015?临沂）如图甲所示是一种家用调温式电熨斗，工作过程中电源电压恒为220V，电熨斗金属底板质量为500g，图乙是它的工作电路，发热部分由调温电阻R和定值电阻R0组成（电阻值均不受温度影响），调温电阻R最大阻值为110Ω，预热时电熨斗以最大功率正常工作100s可使金属底板的温度从20℃升高到220℃[金属底板的比热容为0.44×103J/（kg?℃），假设电熨斗发热体放出的热量全部被金属底...
