中考电功率计算题汇编VIP专享VIP免费

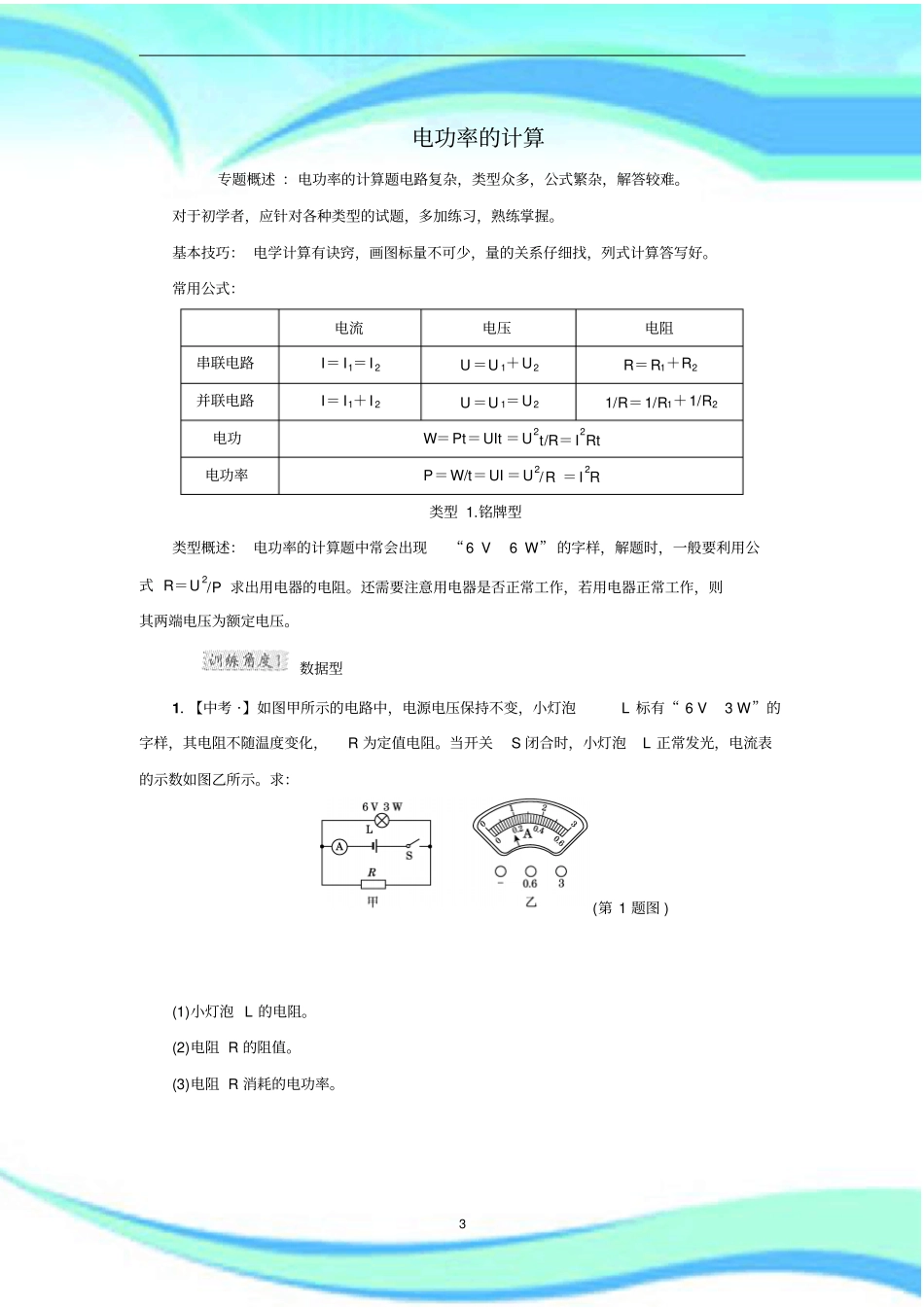

中考电功率计算题汇编2————————————————————————————————作者：————————————————————————————————日期：3电功率的计算专题概述：电功率的计算题电路复杂，类型众多，公式繁杂，解答较难。对于初学者，应针对各种类型的试题，多加练习，熟练掌握。基本技巧：电学计算有诀窍，画图标量不可少，量的关系仔细找，列式计算答写好。常用公式：电流电压电阻串联电路I＝I1＝I2U＝U1＋U2R＝R1＋R2并联电路I＝I1＋I2U＝U1＝U21/R＝1/R1＋1/R2电功W＝Pt＝UIt＝U2t/R＝I2Rt电功率P＝W/t＝UI＝U2/R＝I2R类型1.铭牌型类型概述：电功率的计算题中常会出现“6V6W”的字样，解题时，一般要利用公式R＝U2/P求出用电器的电阻。还需要注意用电器是否正常工作，若用电器正常工作，则其两端电压为额定电压。数据型1．【中考·】如图甲所示的电路中，电源电压保持不变，小灯泡L标有“6V3W”的字样，其电阻不随温度变化，R为定值电阻。当开关S闭合时，小灯泡L正常发光，电流表的示数如图乙所示。求：(第1题图)(1)小灯泡L的电阻。(2)电阻R的阻值。(3)电阻R消耗的电功率。42．【中考·泰州】如图为某同学设计的调光灯电路，S为选择开关，当S接触a点时，小灯泡正常发光但不能调光；当S接触b点时，电路断开；当S接触c点时，电路可连续调光。已知变阻器R1的规格为“10Ω1A”，小灯泡L上标有“6V3.6W”字样，电源电压恒为9V。(1)求小灯泡的额定电流。(2)求定值电阻R0的阻值。(3)当S接触c点时，调节R1滑片至中点位置，电路中的电流为0.5A，求此时小灯泡的实际功率。(第2题图)表格型3．【中考·内江】2015年4月16日，我国首创的30s级闪充电车在宁波正式上线。这种电动汽车采用超级电容作为电能存储设备(电源)，这种超级电容具有安全环保，反复充放电，使用寿命长等特点。充电桩给电动汽车充电和电容存储设备工作时的有关技术参数如下表所示。则：5充电时的输入电压电容存储设备的额定输出电压电容存储设备的额定输出功率每次充满时的能量每次充满的时间每次充满电正常行驶的距离380V700V92kW1.8×107J30s5km(1)充电桩为电动汽车充电时的输出功率是多少？(2)电容存储设备正常工作时的电流多大？(3)如果电价按0.4元/(kW·h)计费，那么，电动汽车每行驶1km需要花费多少钱？6类型2.图象型类型概述：电功率的计算题常用图象来提供信息，解题时，应善于根据题中要求的问题，顺藤摸瓜，在图象中找到有用的解题信息。串联电路1．【中考·自贡】如图甲所示的电路，在滑动变阻器R2的滑片P从B向A滑动的过程中，电压表与电流表示数的变化关系如图乙所示。试问：(1)滑动变阻器的最大阻值是多少？(2)开关S闭合时，该电路消耗的最小电功率是多少？(第1题图)2．【中考·荆门】电阻式传感器被广泛应用于测力、测压、称重，它的核心部分是一只可变电阻，一同学用如图甲所示电路研究某电阻式传感器的特性。图中R0为定值电阻，R为电阻式传感器，当控制其阻值从0变到60Ω，测得传感器消耗的电功率与通过它的电流关系图象如图乙所示。已知电源电压恒定不变。(第2题图)(1)当通过传感器的电流为0.1A时，传感器的电阻为________Ω；(2)求P1的值；7(3)求R0的阻值。并联电路3．【中考·成都】现有一个小灯泡和两个相同的定值电阻，小灯泡的额定电压为2.5V，额定电流为0.35A，小灯泡和定值电阻的I-U图象如图所示。求：(1)将小灯泡接入电路，电路中电流为0.2A，小灯泡实际功率为多少？(2)将两个定值电阻并联后接在电压为2.5V的电源两端，工作0.5h，共消耗多少电能？(第3题图)转换型电路4．【2016·青岛改编】如图甲所示电路，电源电压保持不变。小灯泡L标有“4V1.6W”8字样，滑动变阻器R1的最大阻值为20Ω，定值电阻R2＝20Ω，电流表的量程为0～0.6A，电压表的量程为0～3V。求：(第4题图)(1)小灯泡正常工作时的电阻是多少？(2)只闭合开关S、S2和S3，移动滑动变阻器R1的滑片P使电流表示数为0.5A，此时R2消耗的电功率为1.25W。此时滑动变阻器R1接入电路中的阻值是多少？(3)只闭合开关S和S1，移动滑动变阻器R1的滑片P，小灯泡L的I-U图象如图乙所示。在保证各元件安全工作的情况下，...
