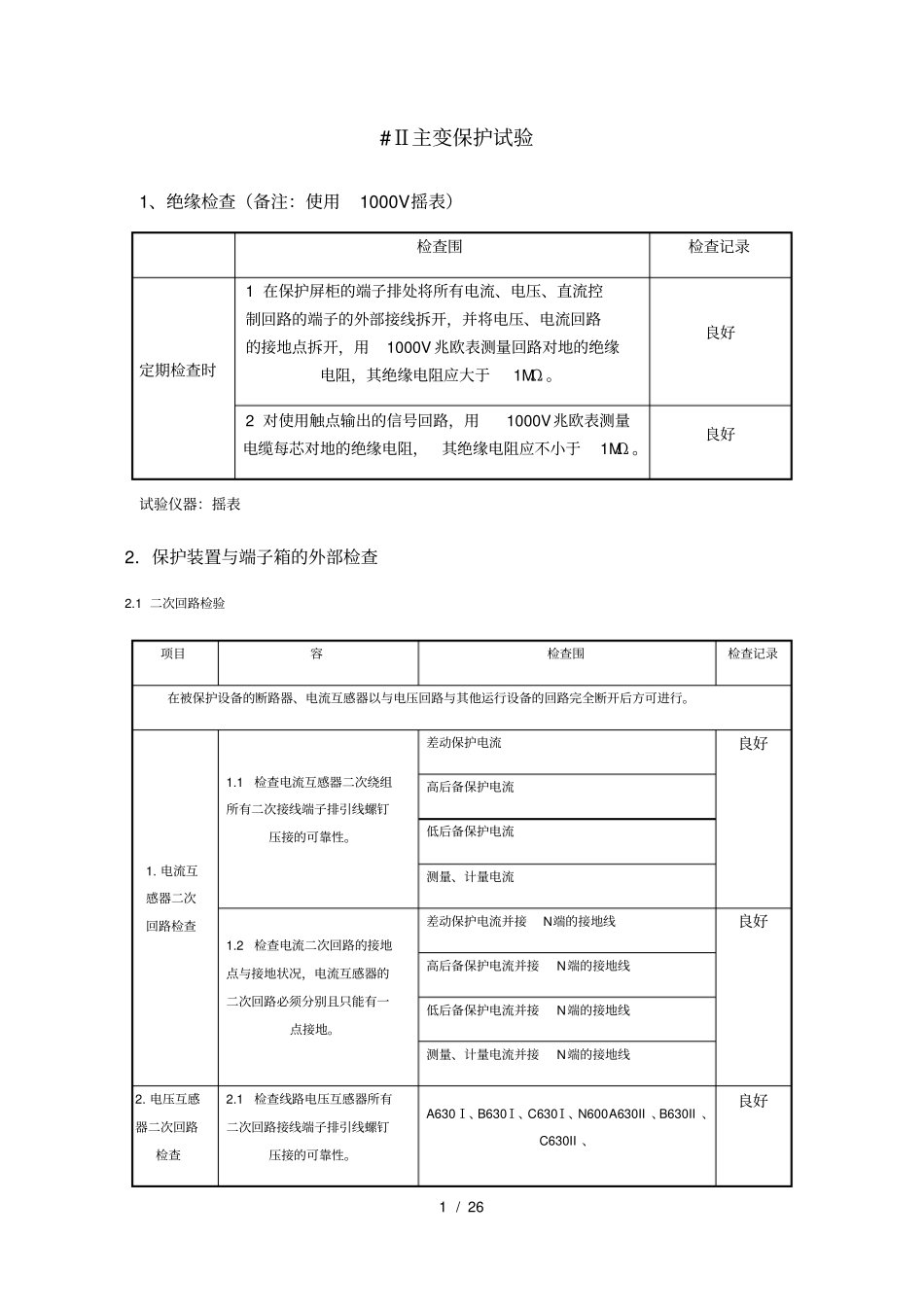

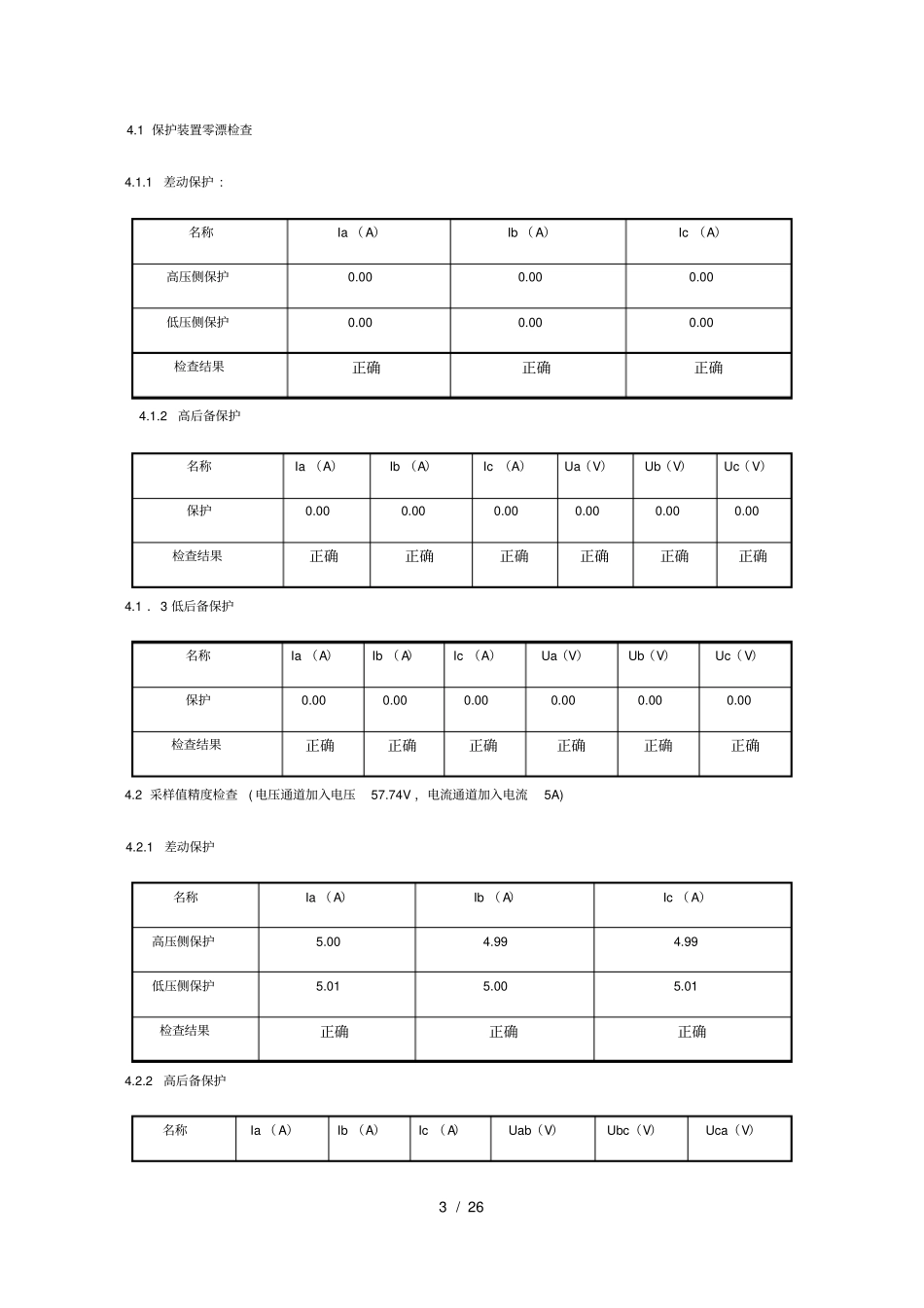

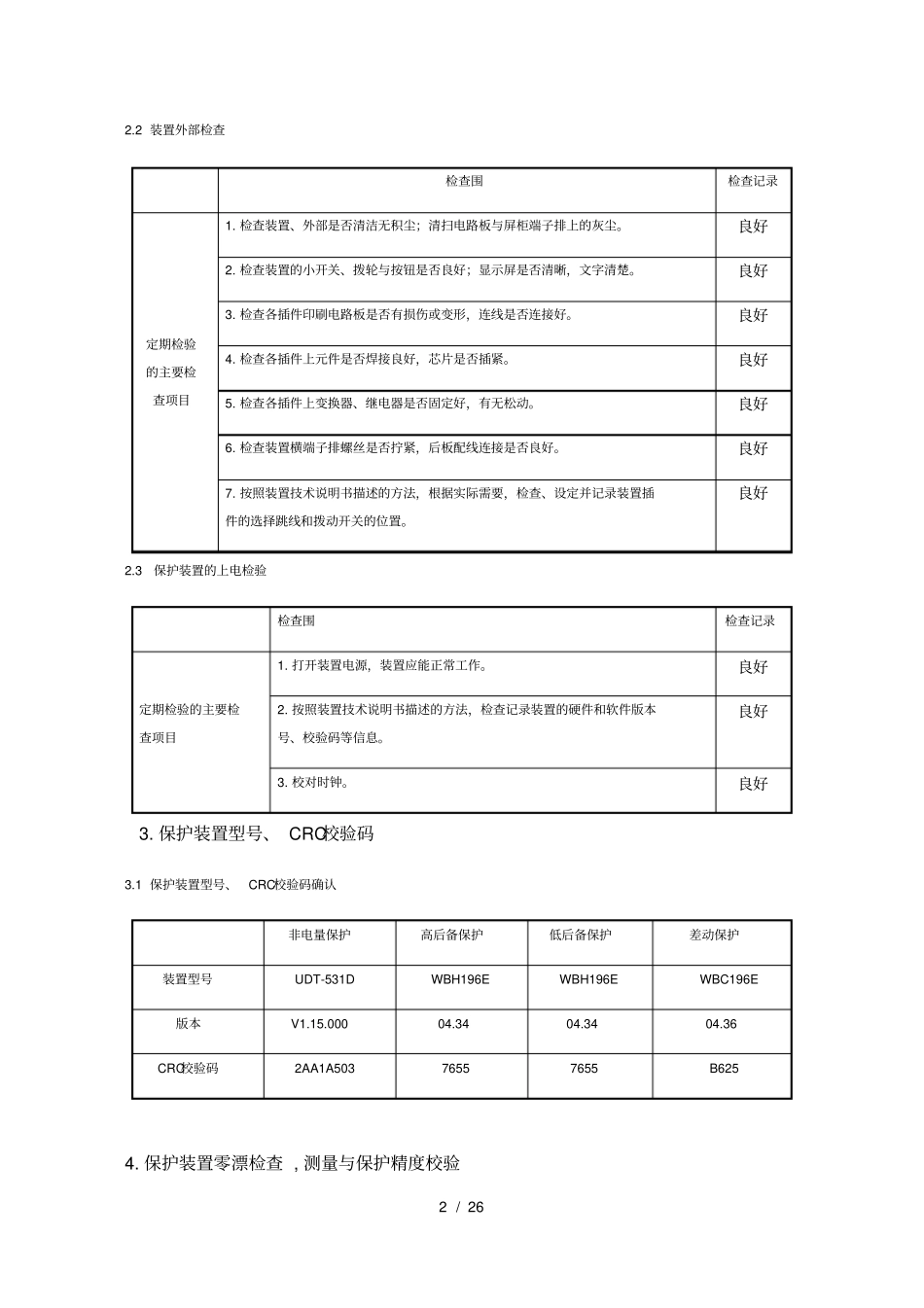

1/26#Ⅱ主变保护试验1、绝缘检查（备注：使用1000V摇表）检查围检查记录定期检查时1在保护屏柜的端子排处将所有电流、电压、直流控制回路的端子的外部接线拆开，并将电压、电流回路的接地点拆开，用1000V兆欧表测量回路对地的绝缘电阻，其绝缘电阻应大于1MΩ。良好2对使用触点输出的信号回路，用1000V兆欧表测量电缆每芯对地的绝缘电阻，其绝缘电阻应不小于1MΩ。良好试验仪器：摇表2．保护装置与端子箱的外部检查2.1二次回路检验项目容检查围检查记录在被保护设备的断路器、电流互感器以与电压回路与其他运行设备的回路完全断开后方可进行。1.电流互感器二次回路检查1.1检查电流互感器二次绕组所有二次接线端子排引线螺钉压接的可靠性。差动保护电流良好高后备保护电流低后备保护电流测量、计量电流1.2检查电流二次回路的接地点与接地状况，电流互感器的二次回路必须分别且只能有一点接地。差动保护电流并接N端的接地线良好高后备保护电流并接N端的接地线低后备保护电流并接N端的接地线测量、计量电流并接N端的接地线2.电压互感器二次回路检查2.1检查线路电压互感器所有二次回路接线端子排引线螺钉压接的可靠性。A630Ⅰ、B630Ⅰ、C630Ⅰ、N600A630II、B630II、C630II、良好2/262.2装置外部检查检查围检查记录定期检验的主要检查项目1.检查装置、外部是否清洁无积尘；清扫电路板与屏柜端子排上的灰尘。良好2.检查装置的小开关、拨轮与按钮是否良好；显示屏是否清晰，文字清楚。良好3.检查各插件印刷电路板是否有损伤或变形，连线是否连接好。良好4.检查各插件上元件是否焊接良好，芯片是否插紧。良好5.检查各插件上变换器、继电器是否固定好，有无松动。良好6.检查装置横端子排螺丝是否拧紧，后板配线连接是否良好。良好7.按照装置技术说明书描述的方法，根据实际需要，检查、设定并记录装置插件的选择跳线和拨动开关的位置。良好2.3保护装置的上电检验检查围检查记录定期检验的主要检查项目1.打开装置电源，装置应能正常工作。良好2.按照装置技术说明书描述的方法，检查记录装置的硬件和软件版本号、校验码等信息。良好3.校对时钟。良好3.保护装置型号、CRC校验码3.1保护装置型号、CRC校验码确认非电量保护高后备保护低后备保护差动保护装置型号UDT-531DWBH196EWBH196EWBC196E版本V1.15.00004.3404.3404.36CRC校验码2AA1A50376557655B6254.保护装置零漂检查,测量与保护精度校验3/264.1保护装置零漂检查4.1.1差动保护:名称Ia（A）Ib（A）Ic（A）高压侧保护0.000.000.00低压侧保护0.000.000.00检查结果正确正确正确4.1.2高后备保护名称Ia（A）Ib（A）Ic（A）Ua（V）Ub（V）Uc（V）保护0.000.000.000.000.000.00检查结果正确正确正确正确正确正确4.1．3低后备保护名称Ia（A）Ib（A）Ic（A）Ua（V）Ub（V）Uc（V）保护0.000.000.000.000.000.00检查结果正确正确正确正确正确正确4.2采样值精度检查(电压通道加入电压57.74V，电流通道加入电流5A)4.2.1差动保护名称Ia（A）Ib（A）Ic（A）高压侧保护5.004.994.99低压侧保护5.015.005.01检查结果正确正确正确4.2.2高后备保护名称Ia（A）Ib（A）Ic（A）Uab（V）Ubc（V）Uca（V）4/26保护5.015.005.0157.7357.7457.73检查结果正确正确正确正确正确正确4.2.3低后备保护名称Ia（A）Ib（A）Ic（A）Uab（V）Ubc（V）Uca（V）保护5.015.004.9957.7357.7357.73检查结果正确正确正确正确正确正确5.保护定值试验5.1差动保护校验(由系统参数计算得高压侧额定电流为：2.59A，低压侧额定电流为：2.16A)A差动保护动作值效验：（任选一相试验，启动值IqdH=0.5Ie=0.5*2.59*√3=2.24A,IqdL=0.5Ie=0.5*2.16=1.08A）通入电流位置名称动作值(A)T(ms)跳闸方式检查结果高压侧1.05IIqdH2.3521302、902正确0.95IIqdH2.12/不动作正确低压侧1.05IIqdL1.1322302、902正确0.95IIqdL1.02/不动作正确B差动速断：（任选一相试验，动作值IsdH=6Ie=6*2.59*√3=26.91A,Isdl=6Ie=6*2.16=12.96A）通入电流位置名称动作值(A)T(ms)跳闸方式检查结果高压侧1.05IsdH28.2515302、902正确0.95IsdH25.56/不动作正确低压侧1.05IsdL13.6015302、902正确0.95IsdL12.31/不动作正确C、差动谐...
