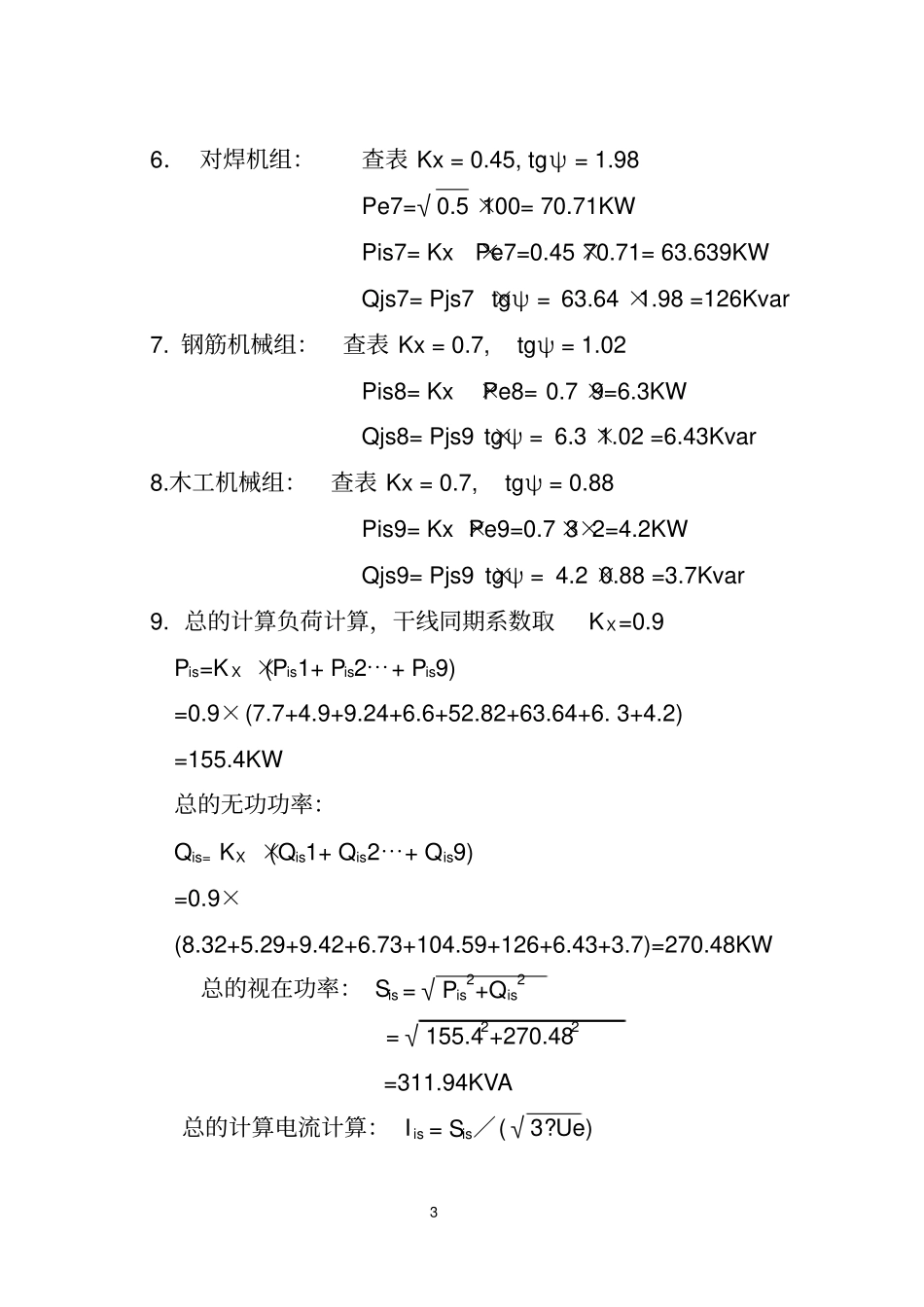

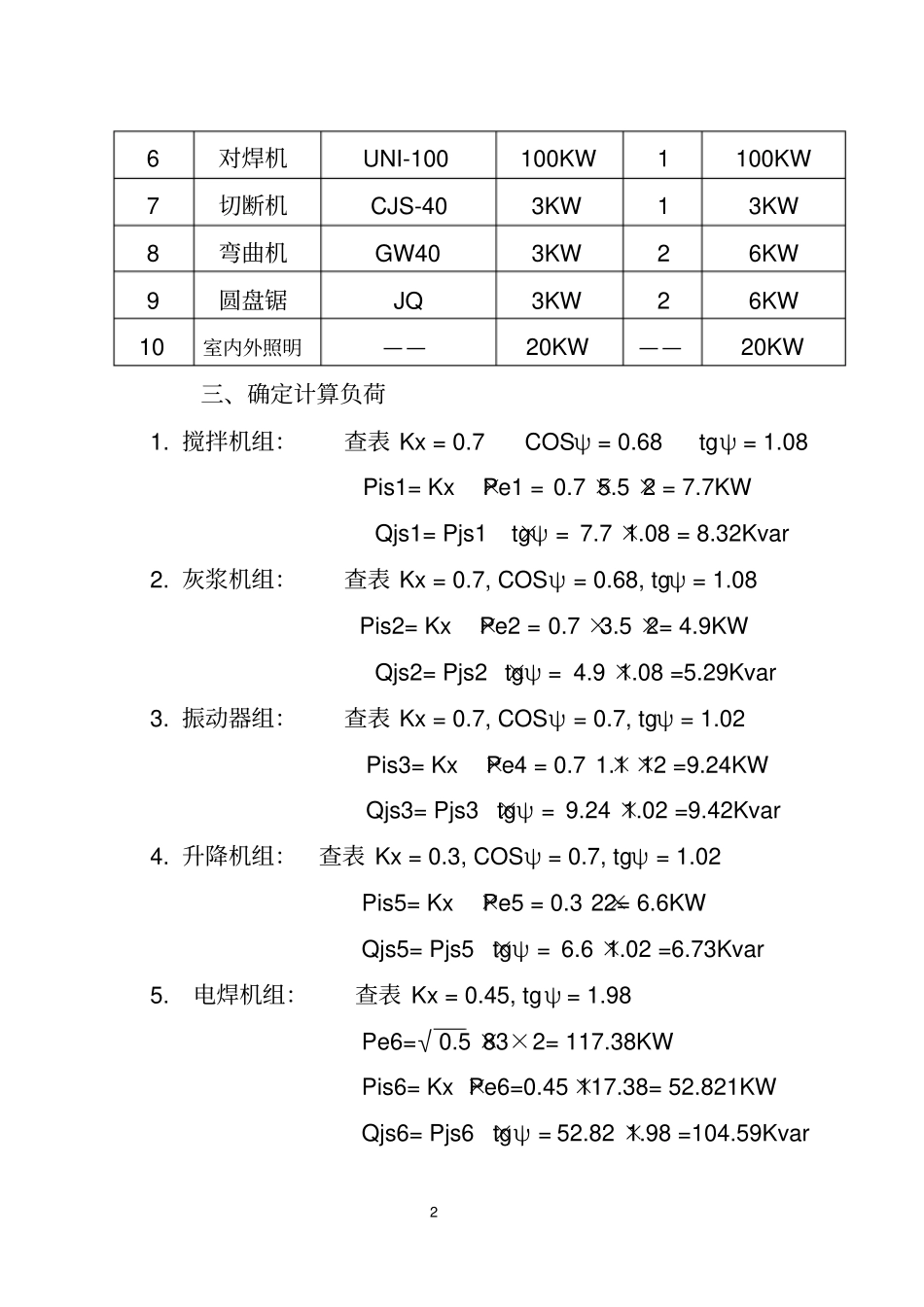

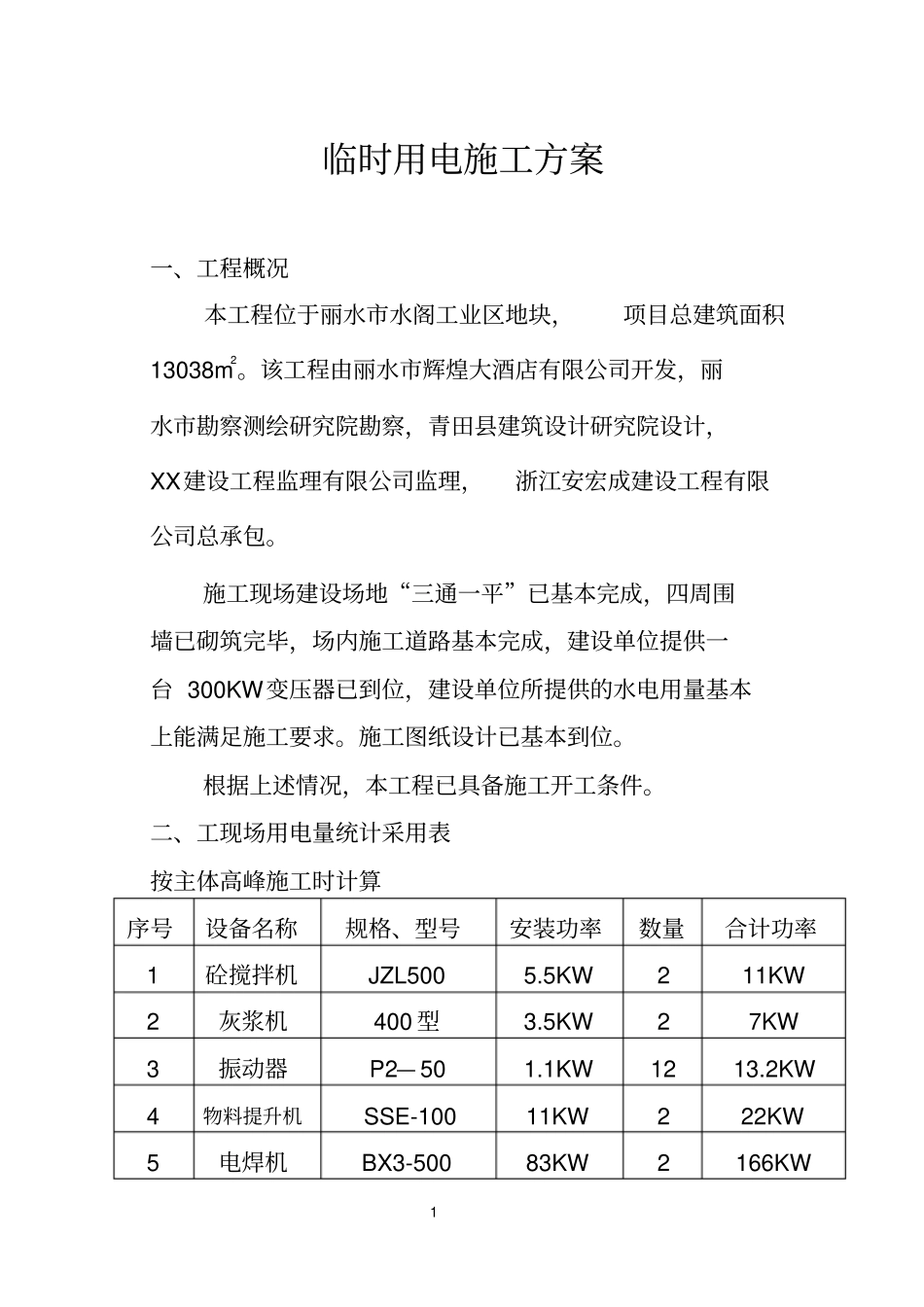

1临时用电施工方案一、工程概况本工程位于丽水市水阁工业区地块,项目总建筑面积13038m2。该工程由丽水市辉煌大酒店有限公司开发,丽水市勘察测绘研究院勘察,青田县建筑设计研究院设计,XX建设工程监理有限公司监理,浙江安宏成建设工程有限公司总承包。施工现场建设场地“三通一平”已基本完成,四周围墙已砌筑完毕,场内施工道路基本完成,建设单位提供一台300KW变压器已到位,建设单位所提供的水电用量基本上能满足施工要求。施工图纸设计已基本到位。根据上述情况,本工程已具备施工开工条件。二、工现场用电量统计采用表按主体高峰施工时计算序号设备名称规格、型号安装功率数量合计功率1砼搅拌机JZL5005.5KW211KW2灰浆机400型3.5KW27KW3振动器P2—501.1KW1213.2KW4物料提升机SSE-10011KW222KW5电焊机BX3-50083KW2166KW26对焊机UNI-100100KW1100KW7切断机CJS-403KW13KW8弯曲机GW403KW26KW9圆盘锯JQ3KW26KW10室内外照明——20KW——20KW三、确定计算负荷1.搅拌机组:查表Kx=0.7COSψ=0.68tgψ=1.08Pis1=Kx×Pe1=0.7×5.5×2=7.7KWQjs1=Pjs1×tgψ=7.7×1.08=8.32Kvar2.灰浆机组:查表Kx=0.7,COSψ=0.68,tgψ=1.08Pis2=Kx×Pe2=0.7×3.5×2=4.9KWQjs2=Pjs2×tgψ=4.9×1.08=5.29Kvar3.振动器组:查表Kx=0.7,COSψ=0.7,tgψ=1.02Pis3=Kx×Pe4=0.7×1.1×12=9.24KWQjs3=Pjs3×tgψ=9.24×1.02=9.42Kvar4.升降机组:查表Kx=0.3,COSψ=0.7,tgψ=1.02Pis5=Kx×Pe5=0.3×22=6.6KWQjs5=Pjs5×tgψ=6.6×1.02=6.73Kvar5.电焊机组:查表Kx=0.45,tgψ=1.98Pe6=√0.5×83×2=117.38KWPis6=Kx×Pe6=0.45×117.38=52.821KWQjs6=Pjs6×tgψ=52.82×1.98=104.59Kvar36.对焊机组:查表Kx=0.45,tgψ=1.98Pe7=√0.5×100=70.71KWPis7=Kx×Pe7=0.45×70.71=63.639KWQjs7=Pjs7×tgψ=63.64×1.98=126Kvar7.钢筋机械组:查表Kx=0.7,tgψ=1.02Pis8=Kx×Pe8=0.7×9=6.3KWQjs8=Pjs9×tgψ=6.3×1.02=6.43Kvar8.木工机械组:查表Kx=0.7,tgψ=0.88Pis9=Kx×Pe9=0.7×3×2=4.2KWQjs9=Pjs9×tgψ=4.2×0.88=3.7Kvar9.总的计算负荷计算,干线同期系数取KX=0.9Pis=KX×(Pis1+Pis2⋯+Pis9)=0.9×(7.7+4.9+9.24+6.6+52.82+63.64+6.3+4.2)=155.4KW总的无功功率:Qis=KX×(Qis1+Qis2⋯+Qis9)=0.9×(8.32+5.29+9.42+6.73+104.59+126+6.43+3.7)=270.48KW总的视在功率:Sis=√Pis2+Qis2=√155.42+270.482=311.94KVA总的计算电流计算:Iis=Sis/(√3?Ue)4=311.94/(√3×0.38)=291.53A选择变压器为:300KW四、导线截面及开关的选择(一)LFG1线路上导线截面及开关箱内电气设备选择。(1)开—4至施工电梯的导线截面及开关箱内电气设备选择:1)计算电流查表KX=1COSψ=0.7Iis=KX?Pe/(√3Ue?COSψ)=20/(√3×0.38×0.7)=44A2)选择导线截面,查表得BX—3×16+1×10G32。3)选择开关为DZ10—100/3。其脱扣器整定电流值为Ir=60A。4)漏电保护器为DZ15L—100/30。(2)开—2至分—1导线截面及保护开关的选择:1)计算电流查表KX=1COSψ=0.7Pe=48Iis=KX?Pe/(√3Ue?COSψ)=48/(√3×0.38×0.7)=104A1)择导线截面为BX—3×25+1×16G50。2)择分—2中所对应的开关为DZ10—100/3。其脱扣器整定电5流值为Ir=70A。(3)开—4至分—1导线截面及保护开关的选择:1)计算电流KX=1.COSψ=0.7Pe=20KWIis=KX?Pe/(√3Ue?COSψ)=20/(√3×0.38×0.7)=44A2)线截面为BX—3×25+1×16G50。3)选择分—2中所对应的开关为DZ10—100/3。其脱扣器整定电流值为Ir=70A。(4)分—1进线开关及导线截面的选择:1)计算电流KX=0.7COSψ=0.8Pe=20+48=68KWIis=KX?Pe/(√3Ue?COSψ)=0.7×68/(√3×0.38×0.8)=90A3)导线截面为BX—3×25+1×16G50。4)进线开关为DZ10—100/3。其脱扣器整定电流值为Ir=80A。(二)(1)开—1至搅拌机导线截面及开—1内各开关选择:1)计算电流KX=1COSψ=0.68Pe=7.5KWIis=KX?Pe/(√3Ue?COSψ)6=7.5/(√3×0.38×0.68)=16.7A2)导线截面为BX—3×2.5+1×2.5G20。3)开—1内开关为HK1—60/3。3×RC1A—60/3,熔体电流ID=30A。4)漏电保护器为DZ15L—60/3。(2)开—3至灰浆机导线截面及开—3内各开关选择:1)计算电流KX=1COSψ=0.6...
