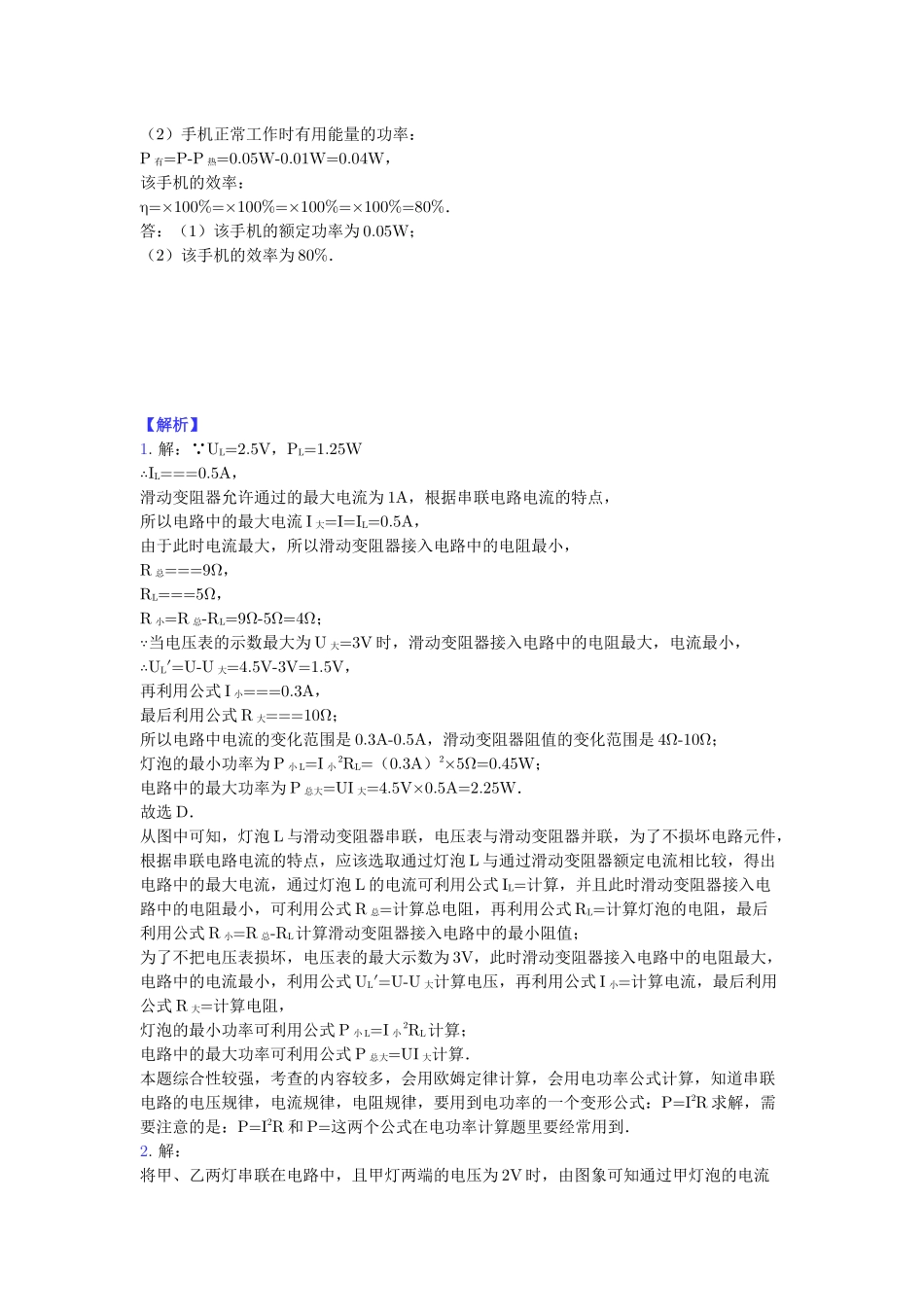

电学期末模拟答案和解析【答案】1.D2.A3.C4.C5.A6.C7.D8.B9.B10.C11.C12.D13.B14.B15.D16.a；2.2517.2：3；6：2518.3×10419.1.8×105；480020.其它形式的；1000；2000；多；内21.6；288；3022.滑动变阻器阻值太大；右；0.723.解：（1）由电路图知，只闭合开关S1时，只有R1连入电路，由欧姆定律可得电源电压：U=IAR1=0.9A×10Ω=9V；（2）由电路图知，开关S1、S2、S3都闭合时，R1与R2并联，电流表测干路电流，因为并联电路支路间互不影响，所以通过R1的电流不变，则R2通过的电流：I2=IA′-I1=1.5A-0.9A=0.6A，且U=U1=U2=9V，在10s内R2产生的热量：Q2=W2=UI2t=9V×0.6A×10s=54J；（3）由图可知，只闭合开关S3，R1、R3串联，当滑片在右端时，只有R1连入电路，此时其功率最大，此时电路中电流0.9A，由变阻器规格知允许通过最大电流0.5A，串联电路中电流处处相等，所以电路中的最大电流为0.5A，：滑片在左端时，变阻器连入阻值最大，此时R1的功率最小，此时电路中电流：I1=I===0.3A，所以P1′=I12R1=（0.3A）2×10Ω=0.9W，由P=UI得：灯泡中的电流IL===0.5A，R2支路电流I2=I′-IL=1.5A-0.5A=1A，R2消耗的电功率：P2=UI2=6V×1A=6W．答：（1）小灯泡L正常工作时的电阻12Ω；（2）R1在10min内产生的热量432J；（3）R2消耗的电功率6W．26.解：（1）该手机的额定功率：P=UI=5V×10×10-3A=0.05W；（2）手机正常工作时有用能量的功率：P有=P-P热=0.05W-0.01W=0.04W，该手机的效率：η=×100%=×100%=×100%=×100%=80%．答：（1）该手机的额定功率为0.05W；（2）该手机的效率为80%．【解析】1.解： UL=2.5V，PL=1.25W∴IL===0.5A，滑动变阻器允许通过的最大电流为1A，根据串联电路电流的特点，所以电路中的最大电流I大=I=IL=0.5A，由于此时电流最大，所以滑动变阻器接入电路中的电阻最小，R总===9Ω，RL===5Ω，R小=R总-RL=9Ω-5Ω=4Ω； 当电压表的示数最大为U大=3V时，滑动变阻器接入电路中的电阻最大，电流最小，∴UL′=U-U大=4.5V-3V=1.5V，再利用公式I小===0.3A，最后利用公式R大===10Ω；所以电路中电流的变化范围是0.3A-0.5A，滑动变阻器阻值的变化范围是4Ω-10Ω；灯泡的最小功率为P小L=I小2RL=（0.3A）2×5Ω=0.45W；电路中的最大功率为P总大=UI大=4.5V×0.5A=2.25W．故选D．从图中可知，灯泡L与滑动变阻器串联，电压表与滑动变阻器并联，为了不损坏电路元件，根据串联电路电流的特点，应该选取通过灯泡L与通过滑动变阻器额定电流相比较，得出电路中的最大电流，通过灯泡L的电流可利用公式IL=计算，并且此时滑动变阻器接入电路中的电阻最小，可利用公式R总=计算总电阻，再利用公式RL=计算灯泡的电阻，最后利用公式R小=R总-RL计算滑动变阻器接入电路中的最小阻值；为了不把电压表损坏，电压表的最大示数为3V，此时滑动变阻器接入电路中的电阻最大，电路中的电流最小，利用公式UL′=U-U大计算电压，再利用公式I小=计算电流，最后利用公式R大=计算电阻，灯泡的最小功率可利用公式P小L=I小2RL计算；电路中的最大功率可利用公式P总大=UI大计算．本题综合性较强，考查的内容较多，会用欧姆定律计算，会用电功率公式计算，知道串联电路的电压规律，电流规律，电阻规律，要用到电功率的一个变形公式：P=I2R求解，需要注意的是：P=I2R和P=这两个公式在电功率计算题里要经常用到．2.解：将甲、乙两灯串联在电路中，且甲灯两端的电压为2V时，由图象可知通过甲灯泡的电流为0.4A，因串联电路中各处的电流相等，所以，此时通过乙灯泡的电流I乙=I甲=0.4A，由图象可知，I乙=0.4A时，乙灯泡两端的电压U乙=3V，则乙灯消耗的功率：P乙=U乙I乙=3V×0.4A=1.2W．故选A．将甲、乙两灯串联在电路中时通过它们的电流相等，根据图象读出甲灯两端的电压为2V时通过的电流即为通过乙灯泡的电流，再根据图象读出乙灯泡两端的电压，利用P=UI求出乙灯消耗的功率．本题考查了串联电路的特点和电功率公式的应用，从图象中获取有用的信息是关键．3.解：两灯串联时电流相等，L1比L2亮说明P1＞P2，由P=I2R可得：R1＞R2，故A错误；两灯的额定电压相等，则由P=可得：P1额＜P2额，即两灯正常工作时，L1要比L2暗一些，故B...
