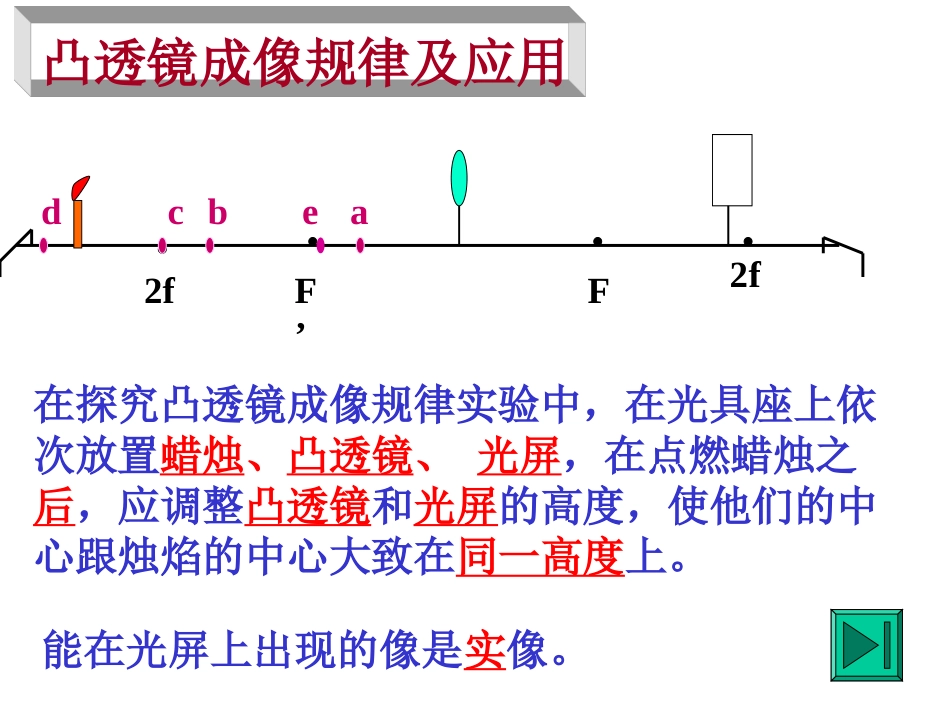

凸透镜成像规律及应用凸透镜成像规律及应用在探究凸透镜成像规律实验中，在光具座上依次放置蜡烛、凸透镜、光屏，在点燃蜡烛之后，应调整凸透镜和光屏的高度，使他们的中心跟烛焰的中心大致在同一高度上。能在光屏上出现的像是实像。F2fF’abdc2fe凸透镜成像及应用(一)•F2F•物体在无穷远（u=∞）,在另一侧成一个点（υ=f）应用：测焦距•F2F2F凸透镜成像及应用(二)•F•F2f•物体在2倍焦距之外（u>2f）2f应用：照相机在另一侧成倒立、缩小的实像（f<υ<2f）凸透镜成像及应用(三)•F•F2F•物体在2倍焦距之外（u=2f）2F应用：测焦距在另一侧成倒立、缩小的实像（υ=2f）ο凸透镜成像及应用(四)•F•F’2F•物体在焦点和二倍焦距之间时，（f2f）凸透镜成像及应用(五)•F•F2F•物体在焦点上（u=f）2F应用：测焦距不能成像(实际上像是无穷大，像在无穷远处υ=∞)凸透镜成像及应用(六)•F•物体在焦点以内（uu)物距像的特点正立或倒立放大或缩小实像或虚像u=∞像是一个点u>2fu=2ff2f投影仪υ=∞测焦距υ>u放大镜凸透镜成像规律:对物距而言1.焦点是不成像点，也是实像和虚像的分界点2.二倍焦点是等大点也是放大缩小的分界点成实像时3.物距减小像距增大像也增大物距增大像距减小像也减小4.物体由无穷远逐渐靠近焦点的过程中，物与像之间的距离先减小后增大最短距离为4f成虚像时3.物距减小像距减小像也减小物距增大像距增大像也增大•一倍焦距分_____,两倍焦距分_____；•物近像___像变___，物远像___像变___.•物像间距最短4f虚实大小大远近小凸透镜成像规律:•F•F•F虚像区实像区2F2F放大区缩小区不成像点等大点成实像时成虚像时：物近像近像变小物远像远像变大在研究凸透镜成像的实验中，当烛焰离凸透镜8cm时，在光屏上得到清晰倒立缩小的像，则当像离凸透镜的距离是8cm时，像的性质是（）A、倒立放大的实像B、正立放大的实像C、倒立缩小的实像D、无法判断投影仪是课堂上我们经常使用的，有时银幕上的字太小，教室后面的同学看不清楚，先要是银幕上的字更大，更清晰些，应如何调节（）A、凸透镜靠近投影片，同时使投影仪远离银幕B、凸透镜远离投影片，同时使投影仪靠近银幕C、凸透镜靠近投影片，同时使投影仪靠近银幕D、凸透镜远离投影片，同时使投影仪远离银幕【例1】某人照完半身像，想再利用同一个照相机照一张全身像，这时他应该离相机远些还是近些？同时调节调焦环，使胶片远离镜头还是靠近镜头？【解答】人应该远离相机，同时使胶片靠近镜头。【分析】从拍半身像改为拍全身像，实际上像缩小了，此时像距应该缩小，同时增大物距。【例2】晓晨同学在校门前给全班同学照集体像，发现两边的两个同学照不上，请帮助他解决这个问题。【解答】请晓晨往后退一些，同时缩短镜头与胶片的距离，就能把全班同学都照上了。【分析】若使两个同学的像再进入底片内，全班同学的像就要缩小了。根据凸透镜成像时，物距增大，像距变小，像也变小的规律进行调节。只要晓晨向后退一些增大物距，同时缩短镜头与胶片的距离来减小像距，就可以把全班同学都照进去了。练习：1．面对幻灯机幕布，将印有“h”字样的幻灯片插入框中，调节镜头后，在幕布上出现的画面应该是()2．要使幻灯片在幕布上的清晰象更大一些，则应该将[]A．幻灯机靠近幕布，把镜头略向后移动B．幻灯机向后离幕布远些，把镜头略向后移C．幻灯机靠近幕布，把镜头略向前移动D．幻灯机向后离幕布远些，把镜头略向前移CB2．如图2所示，S′是物体S经过凸透镜所成的象，那么这个图是表示什么的成像示意图[]A．照相机B．放大镜C．幻灯机D．投影仪３.下列不属于透镜在日常生活中应用的是（）。A照相机B.放大镜C.投影仪D.潜望镜B４.照相机镜头相当于一个_____，来自物体的光经过照相机镜头后会聚在胶卷上，形成一个_____（“放大”或“缩小”）的实像。D凸透镜缩小５.小明用灯泡、凸透镜和...
