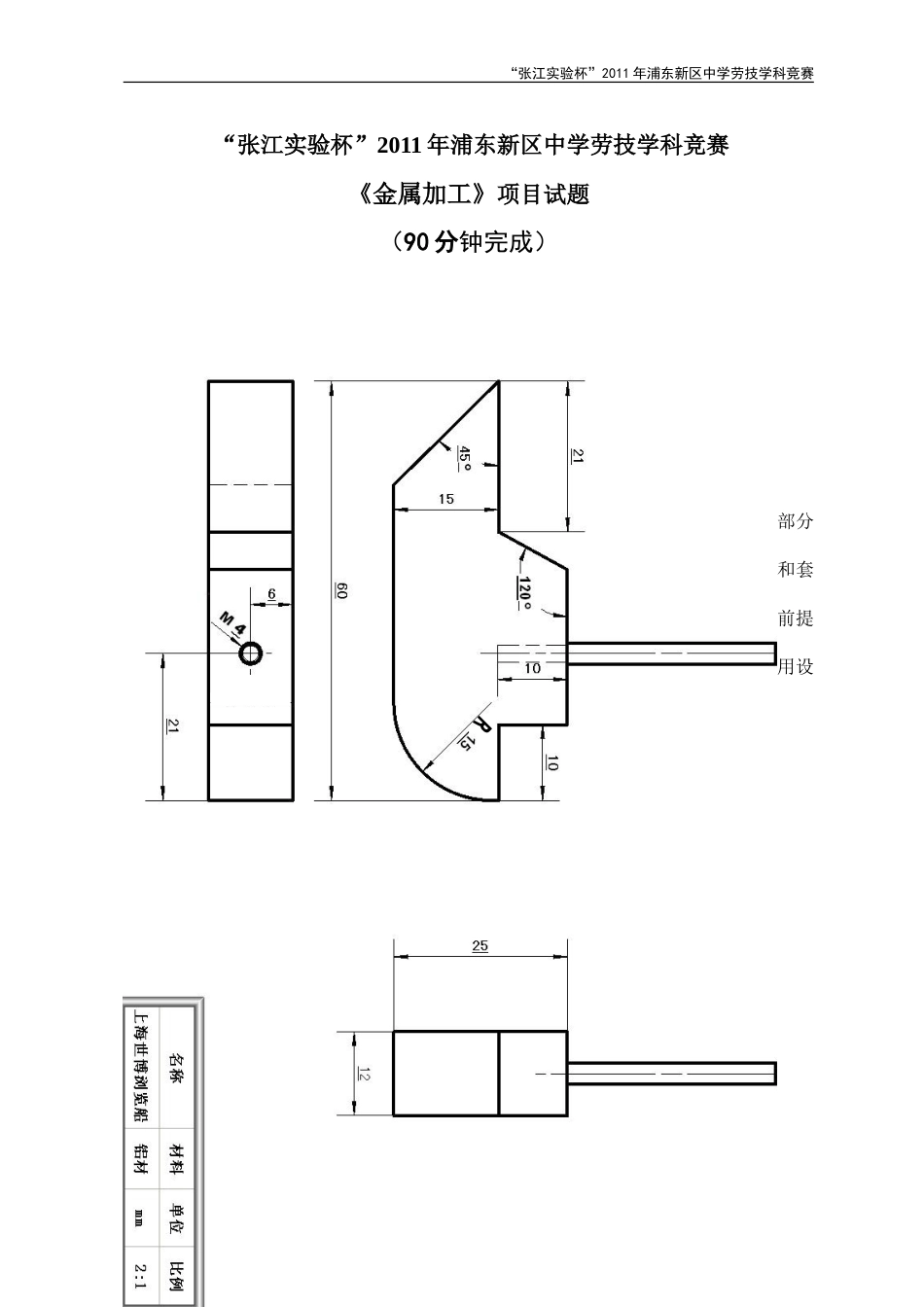

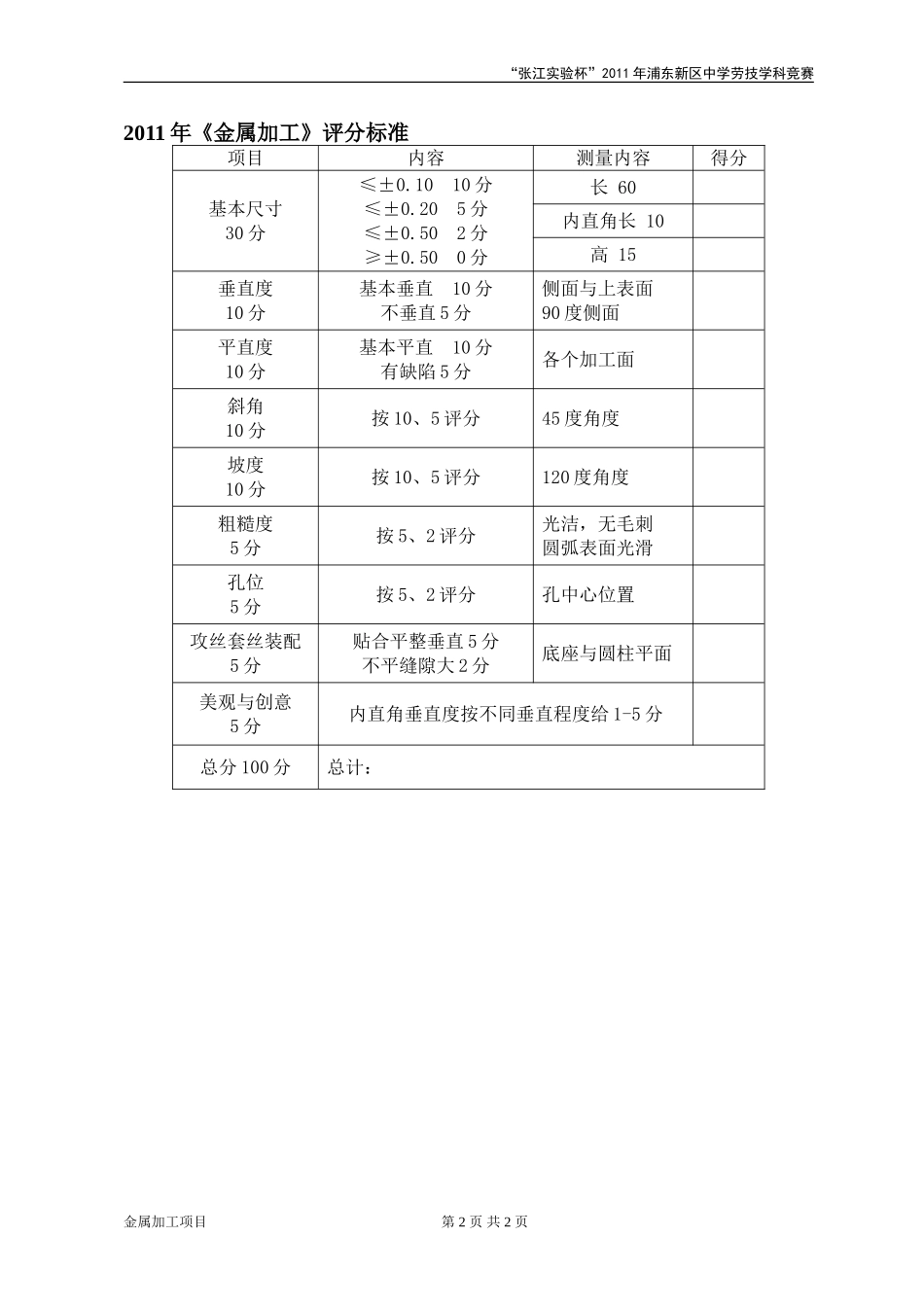

“张江实验杯”2011年浦东新区中学劳技学科竞赛“张江实验杯”2011年浦东新区中学劳技学科竞赛《金属加工》项目试题（90分钟完成）一、试题：制作一件船形镇纸摆件成品大致形状见右图示。二、要求：1．作品结构：摆件有两部分组成，下部底座，上部为直径为4mm的圆柱，上下两部分采用螺纹联接2．图样尺寸：底座的基本形状和尺寸见图样；钻孔位置见图，孔深10mm；攻丝和套丝的长度不少于5mm，装配完成后上部圆柱的长度不得少于40mm。3．创新加工：在保证外形尺寸60×25×12mm和45度和120度角及旗杆孔位的前提下可以自行创新设计后加工。4．质量要求：加工平面平直，相邻平面要垂直，圆弧光滑,基本尺寸精确；正确使用设备，确保操作安全；合理设计加工工艺，棱边无毛刺，表面光洁美观。三、图样（见反面）：单位mm赛场地准备：铝块、铝棒。金属加工项目第1页共2页“张江实验杯”2011年浦东新区中学劳技学科竞赛2011年《金属加工》评分标准项目内容测量内容得分基本尺寸30分≤±0.1010分≤±0.205分≤±0.502分≥±0.500分长60内直角长10高15垂直度10分基本垂直10分不垂直5分侧面与上表面90度侧面平直度10分基本平直10分有缺陷5分各个加工面斜角10分按10、5评分45度角度坡度10分按10、5评分120度角度粗糙度5分按5、2评分光洁，无毛刺圆弧表面光滑孔位5分按5、2评分孔中心位置攻丝套丝装配5分贴合平整垂直5分不平缝隙大2分底座与圆柱平面美观与创意5分内直角垂直度按不同垂直程度给1-5分总分100分总计：金属加工项目第2页共2页
