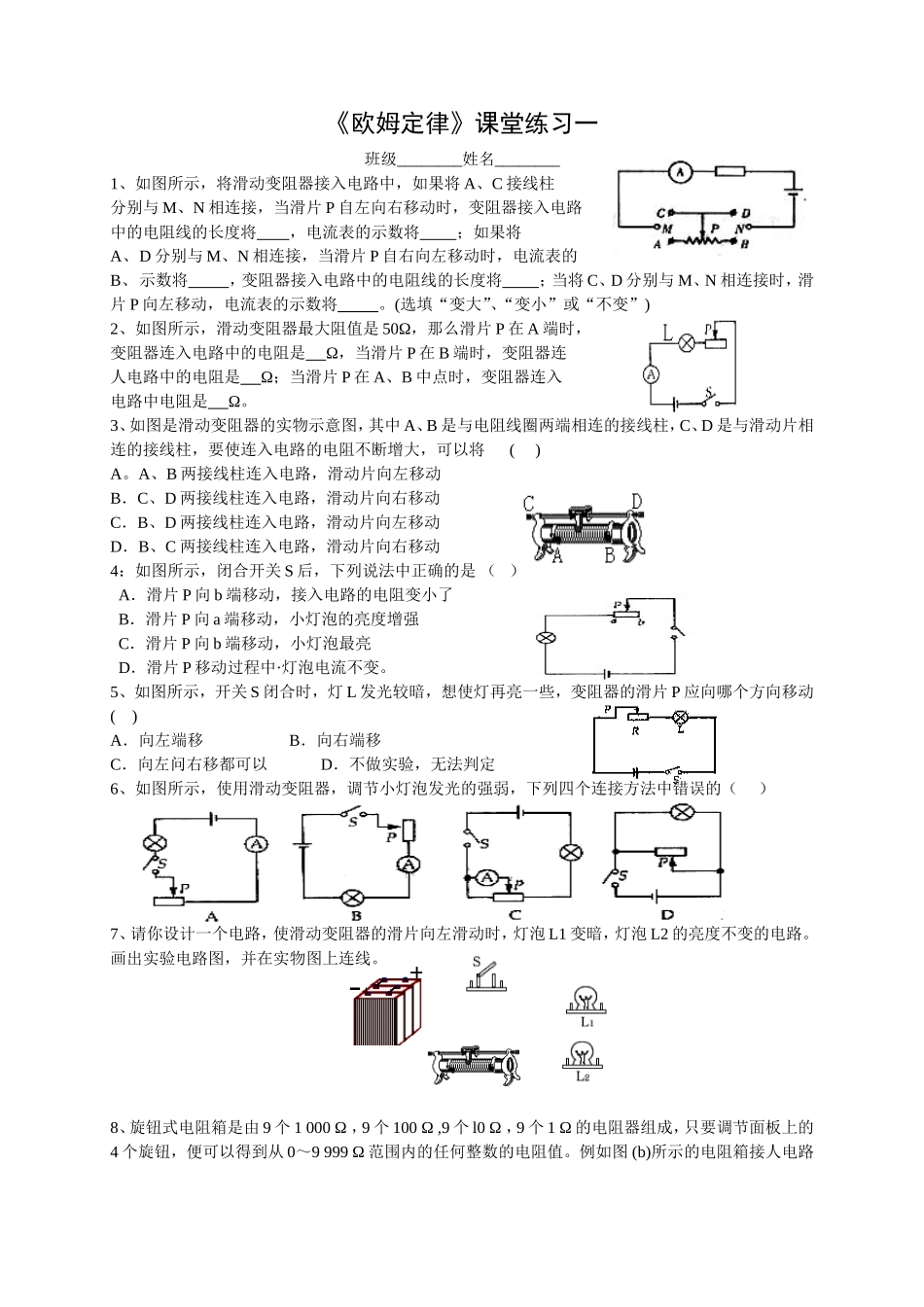

《欧姆定律》课堂练习一VIP免费

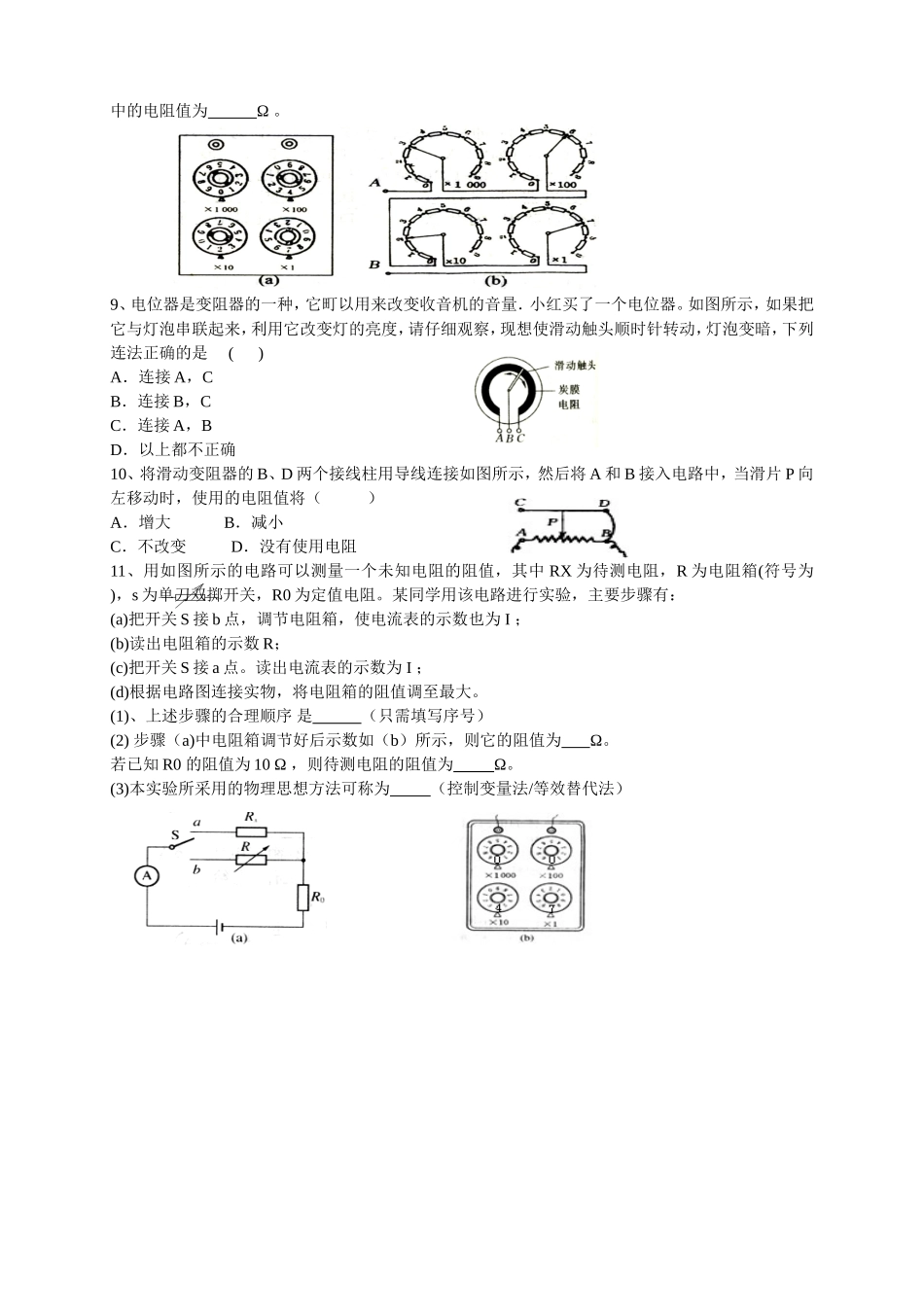

《欧姆定律》课堂练习一班级________姓名________1、如图所示，将滑动变阻器接入电路中，如果将A、C接线柱分别与M、N相连接，当滑片P自左向右移动时，变阻器接入电路中的电阻线的长度将，电流表的示数将；如果将A、D分别与M、N相连接，当滑片P自右向左移动时，电流表的B、示数将，变阻器接入电路中的电阻线的长度将；当将C、D分别与M、N相连接时，滑片P向左移动，电流表的示数将。(选填“变大”、“变小”或“不变”)2、如图所示，滑动变阻器最大阻值是50Ω，那么滑片P在A端时，变阻器连入电路中的电阻是Ω，当滑片P在B端时，变阻器连人电路中的电阻是Ω；当滑片P在A、B中点时，变阻器连入电路中电阻是Ω。3、如图是滑动变阻器的实物示意图，其中A、B是与电阻线圈两端相连的接线柱，C、D是与滑动片相连的接线柱，要使连入电路的电阻不断增大，可以将()A。A、B两接线柱连入电路，滑动片向左移动B．C、D两接线柱连入电路，滑动片向右移动C．B、D两接线柱连入电路，滑动片向左移动D．B、C两接线柱连入电路，滑动片向右移动4：如图所示，闭合开关S后，下列说法中正确的是（）A．滑片P向b端移动，接入电路的电阻变小了B．滑片P向a端移动，小灯泡的亮度增强C．滑片P向b端移动，小灯泡最亮D．滑片P移动过程中·灯泡电流不变。5、如图所示，开关S闭合时，灯L发光较暗，想使灯再亮一些，变阻器的滑片P应向哪个方向移动()A．向左端移B．向右端移C．向左问右移都可以D．不做实验，无法判定6、如图所示，使用滑动变阻器，调节小灯泡发光的强弱，下列四个连接方法中错误的（）7、请你设计一个电路，使滑动变阻器的滑片向左滑动时，灯泡L1变暗，灯泡L2的亮度不变的电路。画出实验电路图，并在实物图上连线。8、旋钮式电阻箱是由9个1000Ω，9个100Ω,9个l0Ω，9个1Ω的电阻器组成，只要调节面板上的4个旋钮，便可以得到从0～9999Ω范围内的任何整数的电阻值。例如图(b)所示的电阻箱接人电路中的电阻值为Ω。9、电位器是变阻器的一种，它町以用来改变收音机的音量．小红买了一个电位器。如图所示，如果把它与灯泡串联起来，利用它改变灯的亮度，请仔细观察，现想使滑动触头顺时针转动，灯泡变暗，下列连法正确的是()A．连接A，CB．连接B，CC．连接A，BD．以上都不正确10、将滑动变阻器的B、D两个接线柱用导线连接如图所示，然后将A和B接入电路中，当滑片P向左移动时，使用的电阻值将（）A．增大B．减小C．不改变D．没有使用电阻11、用如图所示的电路可以测量一个未知电阻的阻值，其中RX为待测电阻，R为电阻箱(符号为)，s为单刀双掷开关，R0为定值电阻。某同学用该电路进行实验，主要步骤有：(a)把开关S接b点，调节电阻箱，使电流表的示数也为I；(b)读出电阻箱的示数R；(c)把开关S接a点。读出电流表的示数为I；(d)根据电路图连接实物，将电阻箱的阻值调至最大。(1)、上述步骤的合理顺序是（只需填写序号）(2)步骤（a)中电阻箱调节好后示数如（b）所示，则它的阻值为Ω。若已知R0的阻值为10Ω，则待测电阻的阻值为Ω。(3)本实验所采用的物理思想方法可称为（控制变量法/等效替代法）
