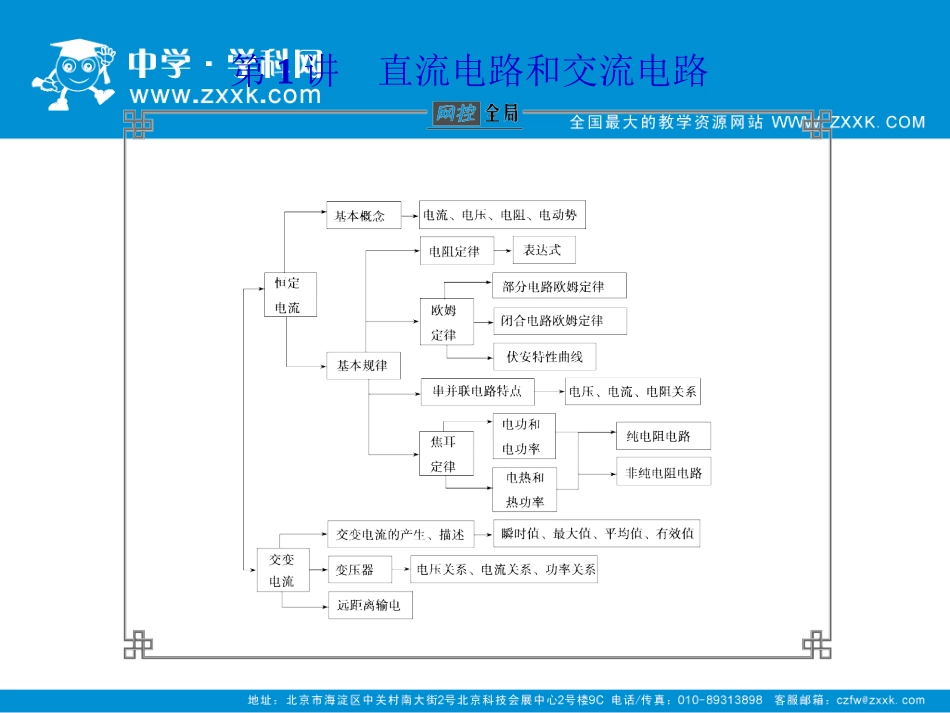

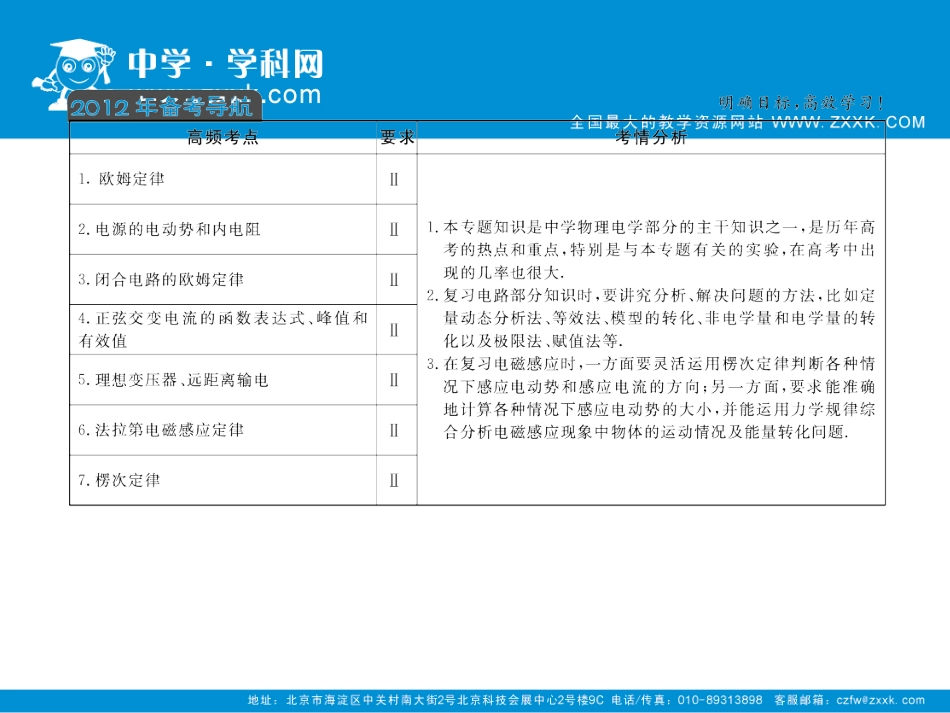

专题五电路和电磁感应第1讲直流电路和交流电路一、欧姆定律及应用1．进行电路分析时，伏特表、电容器所在支路相当于断路，安培表所在支路相当于短路．2．只有在纯电阻电路中欧姆定律才适用，在非纯电阻电路中欧姆定律不成立．如电动机通电后转子不转则为纯电阻电路，若转子转动则为非纯电阻电路．3．应用闭合电路欧姆定律时，要灵活运用其多种表达形式．如E＝U内＋U外、I＝E/(R＋r)、U＝E－Ir.二、直流电路的能量问题1．(1)电功W＝qU＝UIt=====纯电阻I2Rt＝U2Rt电功率P＝Wt＝UI=====纯电阻I2R＝U2R(2)在非纯电阻电路中，W>Q，其关系为：UIt＝I2Rt＋W其他．2．电源的几个功率(1)总功率：P总＝EI(2)内部消耗的功率：P内＝I2r(3)输出功率：P出＝UI(4)最大输出功率：Pm＝E2/4r，此时R＝r.三、直流电路动态问题的分析方法根据欧姆定律及串、并联电路的性质，来分析电路中某一电阻变化而引起的整个电路中各部分电学量的变化情况，常见方法如下：1．程序法：基本思路是“部分→整体→部分”．即从阻值变化的部分入手，由串、并联规律判断R总的变化情况，再由欧姆定律判断I总和U端的变化情况，最后再由部分电路欧姆定律判定各部分量的变化情况．即R局增大减小→R总增大减小→I总减小增大→U端增大减小⇒I分U分2．直观法：即直接应用“部分电路中R、I、U的关系”中的两个结论．(1)任一电阻R阻值增大，必引起该电阻中电流I的减小和该电阻两端电压U的增大．R↑→I↓U↑(2)任一电阻R阻值增大，必将引起与之并联的支路中电流I并的增大和与之串联的各电阻电压U串的减小．R↓→I并↑U串↓3．极端法：即因变阻器滑动引起电路变化的问题，可假设变阻器的滑动端分别滑至两个极端去讨论．4．特殊值法：对于某些双臂环路问题，可以采取代入特殊值去判定，从而找出结论．[思维警示](1)识别并画出正确的等效电路图．搞清串、并联关系，是电路动态分析的前提和基础．(2)注意路端电压U＝E－Ir和U＝U1＋U2＋…及I总＝I1＋I2＋…的灵活应用．四、电路故障分析的常用方法1．仪器检测法(1)断点故障：用电压表与电源并联，若有电压时再逐段与电路并联，若电压表指针偏转，则该段电路中有断点．(2)短路故障：用电压表与电源并联，若有电压时再逐段与电路并联，若电压表示数为零时，该段电路被短路．2．假设法已知电路发生某种故障，寻求故障发生在何处时，可将整个电路划分为若干部分，然后逐一假设某部分电路发生故障，运用有关规律进行推导，结果若与题设现象不符合，则此段电路无故障，否则故障可能发生在这部分电路．照此下去，直到找到全部故障．六、变压器和远距离输电1．变压器的几个关系(1)电压关系：U1U2＝n1n2(2)功率关系：P入＝P出(3)电流关系：①一个副线圈：n1I1＝n2I2②多个副线圈：n1I1＝n2I2＋n3I3＋…＋nnIn2．输电导线上的电压损失、功率损失(1)电压损失①ΔU＝IR②ΔU＝U－U′(2)功率损失①ΔP＝I2R＝(PU)2R②ΔP＝P－P′3．含变压器电路的分析(1)对原、副线圈组成回路分别进行分析①直流电路：串、并联特点、欧姆定律、电功率分析、滑动变阻器对电路调整等．②注意交流电路与直流电路的差异：仪表读数是有效值，电容器会不停地充放电等．(2)变压器是联系原副两回路的纽带①充分运用电压关系、功率关系、电流关系．②务必理清各物理量的决定关系．对于确定的变压器匝数比(n1n2＝c)[思维警示](1)空载：指不接用电器，P出＝0，I2＝0，I1＝0，但U1≠0，U2≠0.(2)负载增加：指并入的用电器增多，R负减小，P出增大．直流电路的动态分析基本思想是控制变量法(电源的电动势和内阻不变)，按照“部分”→“整体”→“部分”的顺序，从阻值变化的部分入手，判断总电阻的变化情况，再由闭合电路欧姆定律判断I总和U总的变化情况，最后再由部分电路欧姆定律及串、并联电路的特点判断相应量的变化情况．电动势为E、内阻为r的电源与定值电阻R1、R2及滑动变阻器R连接成如图所示的电路．当滑动变阻器的触头由中点滑向b端时，下列说法正确的是()A．电压表和电流表读数都增大B．电压表和电流表读数都减小C．电压表读数增大，电流表读数减小D．电压表读数减小，电流表读数增大【思维点拨】R变化...
