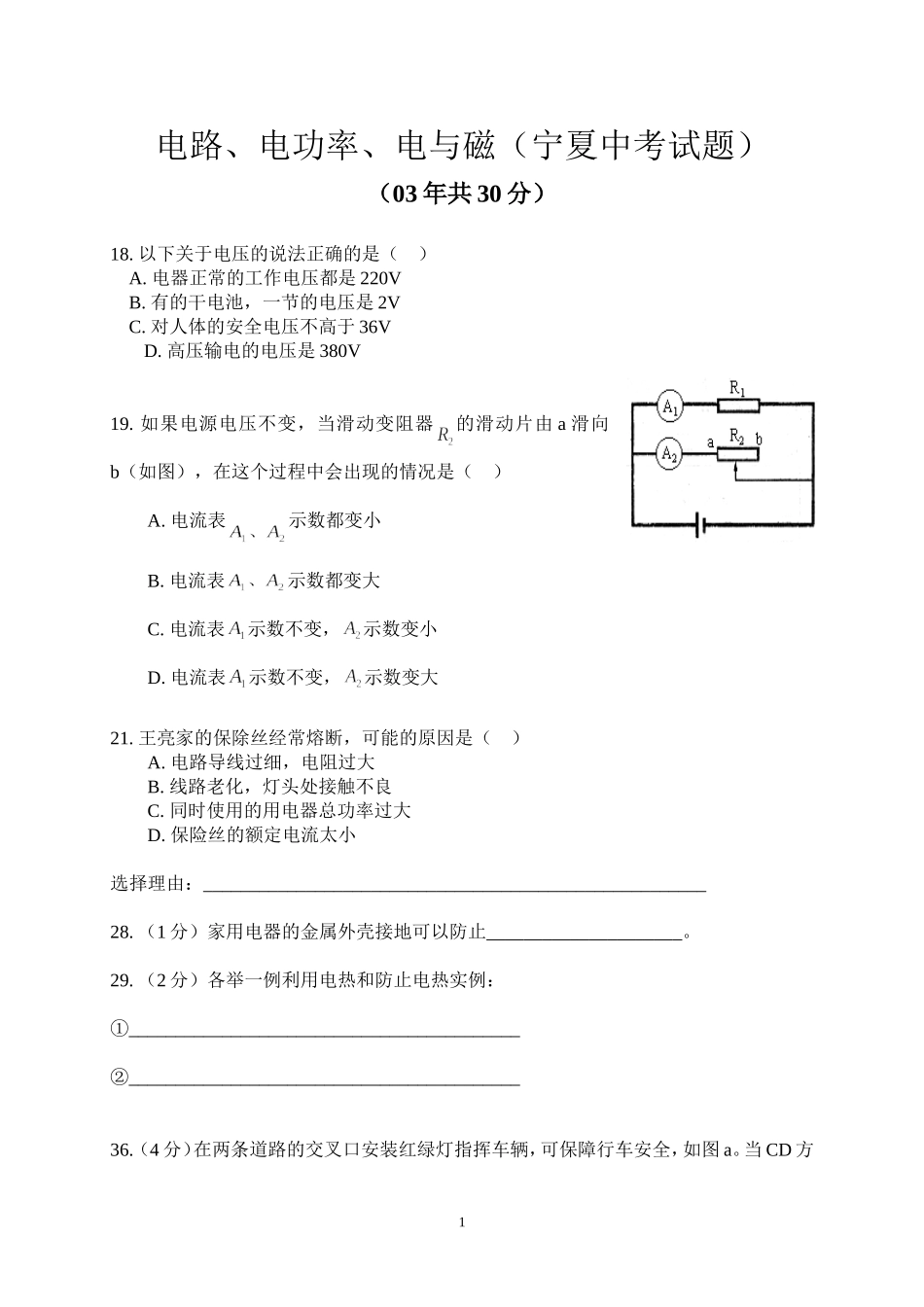

电路、电功率、电与磁（宁夏中考试题）（03年共30分）18.以下关于电压的说法正确的是（）A.电器正常的工作电压都是220VB.有的干电池，一节的电压是2VC.对人体的安全电压不高于36VD.高压输电的电压是380V19.如果电源电压不变，当滑动变阻器的滑动片由a滑向b（如图），在这个过程中会出现的情况是（）A.电流表示数都变小B.电流表示数都变大C.电流表示数不变，示数变小D.电流表示数不变，示数变大21.王亮家的保除丝经常熔断，可能的原因是（）A.电路导线过细，电阻过大B.线路老化，灯头处接触不良C.同时使用的用电器总功率过大D.保险丝的额定电流太小选择理由：______________________________________________________28.（1分）家用电器的金属外壳接地可以防止_____________________。29.（2分）各举一例利用电热和防止电热实例：①__________________________________________②__________________________________________36.（4分）在两条道路的交叉口安装红绿灯指挥车辆，可保障行车安全，如图a。当CD方1向绿灯亮时，AB方向红灯同时亮；当CD方向红灯亮时，AB方向绿灯同时亮。请同学按上述要求在图b中的虚线框内画出连接图；完成一个“红绿灯”的模拟电路（图b中S是一个单刀双掷开关。注意图中必须标注4个灯的代号）。42.（6分）要测定一个额定电压为2.5V小灯泡的额定功率，小华的实验电路还有导线未接上，如图a所示。（1）在图a中用笔画线代替导线将实物电路图连接好（不能更改已连接导线，连线不能交叉）（2）图b是小灯泡正常发光时电流表示数。由图可知，小灯泡两端的电压为______V，通过小灯泡的电流为_________A，小灯泡的额定功率是_________W。43.（6分）在做“决定电阻大小的因素”实验时，需要在电压相同的条件下，比较通过不同导线的电流，发现决定电阻大小的因素。下表是几种实验用导线的参数。导线代号ABCDEFG长度（m）1.00.51.51.01.21.50.5横截面积（mm2）3.20.81.20.81.21.21.2材料锰铜钨镍铬锰铜钨锰铜镍铬2（1）为研究电阻与导体材料有关，应在上表中选用导线C和导线_________。（2）为研究电阻与导体的长度有关，应在上表中选用导线C和导线_________。（3）为研究电阻与导体横截面积的关系，应在上表中选用导线A和导线_________。（04年共22分）19．下列说法中正确的是()A．接触带电体就会触电，危胁生命B．湿衣服晾在电线上是安全的C．连接电灯电路时，开关要接在火线上D．发现有人触电，要立即用手将触电人拉开（安全用电）20．下列所述，属于电磁感应现象的是()A．通电的线圈产生磁场B．通电线圈在磁场中受力转动c．线圈在磁场中转动产生电流D．小磁针在磁场中受力，方向发生偏转(电磁感应)21．超导材料通过电流时，它的电阻为零．你认为这种超导材料适合制作()A．输电导线B．电炉丝c．保险丝D．电磁铁线圈（电阻、电热）31．(3分)电动机是根据____________的原理制成的，它工作时，_________能转化为_________能．（通电导体在磁场中受力、能的转化）20．(10分)要用伏安法测量小灯L1和L2正常发光时并联的总电阻．实验器材有电源、电压表、电流表、滑动变阻器、开关各1个，若干导线．(1)(2分)画出实验电路图；(2)(3分)指出图(a)中的三处连接错误(在错误连线处打“×”)．3(3)(3分)在图(b)上按实验要求把电路元件连接起来(要求连线不交叉，不要求选择电压表、电流表的量程)(4)(2分)两灯正常发光时，电压表示数是3V，电流表指针位置如图(c)所示，可知电路中的总电流是________A．两灯并联的总电阻为________Ω．（05年共19分）18.（4分）现代生活离不开家用电器。从安全用电的角度考虑，举两例说明我们在购买或使用家用电器时，应该注意的问题。示例：购买家用电器时，要了解它的工作电压、绝缘性能、耐热性能等。使用时，如果发现电器冒烟、冒火花等异常现象，应该立即切断电源.20.（4分）某同学连接如图7所示电路研究电磁铁的磁性。（1）要使电磁铁吸引的铁屑增多，滑动变阻器的滑片应向哪个方向移动？（2）要想使电磁铁的磁极改变，如何操作？22.（11分）下表是小强和小明在测小灯泡功率实验中的记录数据.实验序号12345678910电压U/V1.01.21.41.61.82.02.2...
