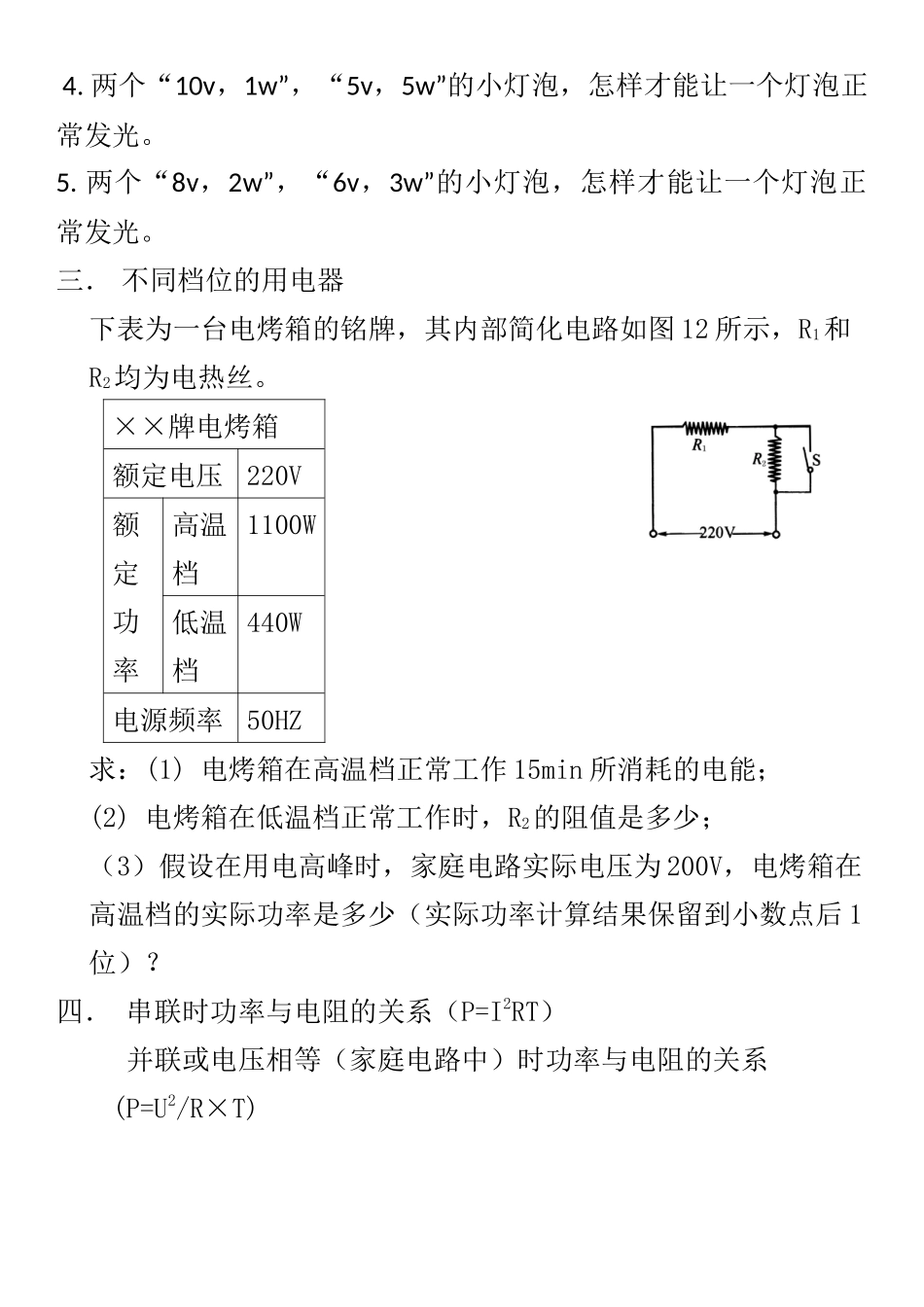

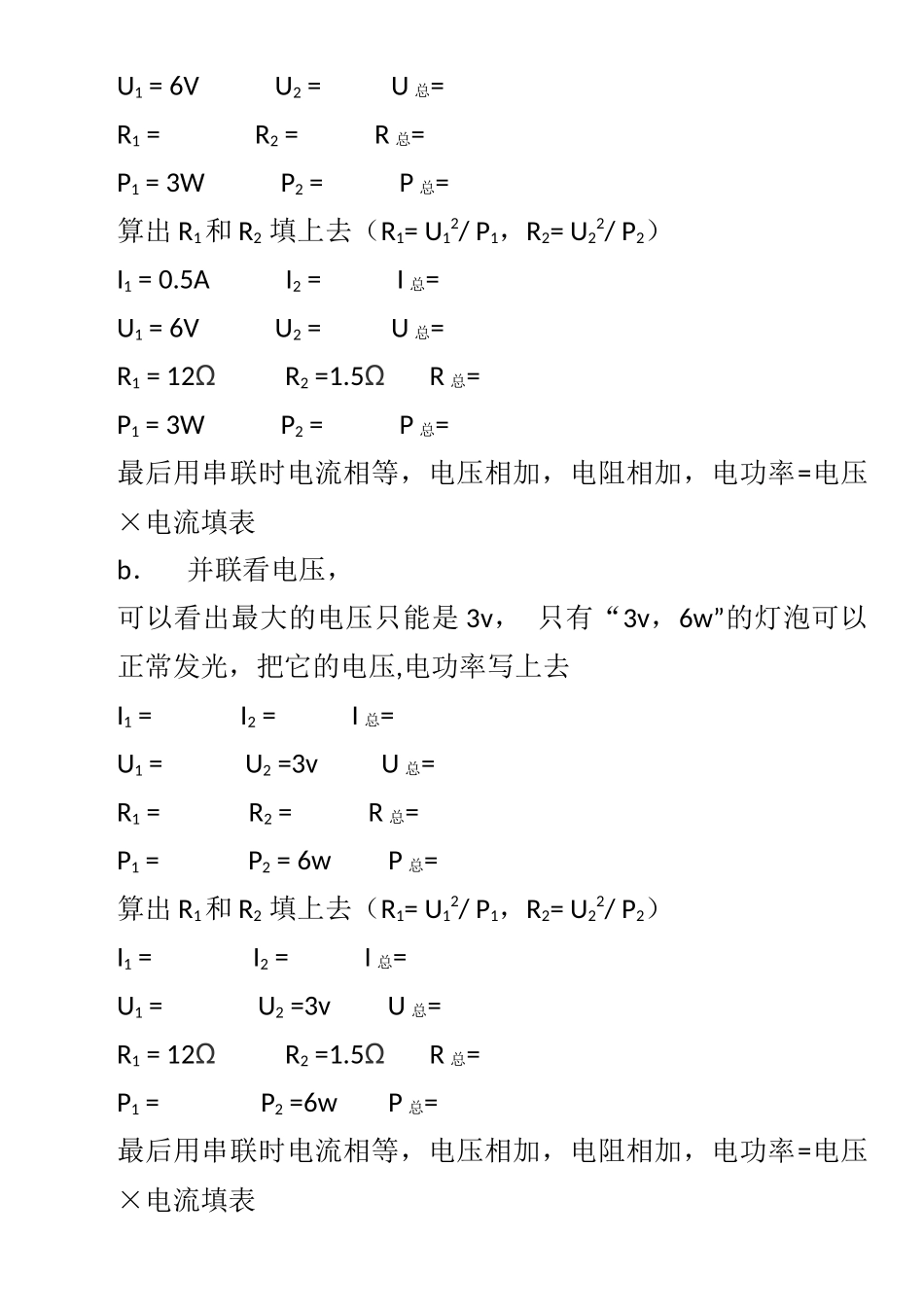

一.电压表,电流表的量程选择和滑动变阻器的阻值的选择。1.小灯泡的额定电压是2.5V,功率小于1w,电源电压是6v额定电压确定电压表的量程0~3v额定电压是2.5V,功率小于1w确定电流表的量程:I=P/U=1/2.5=0.4A.选0~0.6A电源电压是6v,额定电压是2.5V,电流时0.4A确定滑动变阻器的阻值范围;因为是串联,所以滑动变阻器的是6-2.5=3.5v电流是0.4A电阻R=U/I=3.5/0.4=8.75Ω。所以滑动变阻器的阻值范围是0~16Ω左右2.小灯泡的铭牌标志是“10v,5w”,电源电压是20v3.小灯泡的额定电压是12v,电阻大约是6Ω,电源电压是15v二.想要一个灯泡正常发光,但电源电压与额定电压不一样。1.与上面的方法是一样的。比如一个“3v,3w”的小灯泡,电源电压为5v,怎么才能正常发光。2.一个“6v,6w”的小灯泡,电源电压为12v,怎么才能正常发光。3.两个“6v,3w”,“3v,6w”的小灯泡,怎样才能让一个灯泡正常发光。a.串联看电流,算出额定电流再说I1=p1/u1=3w/6v=0.5AI2=p2/u2=6w/3v=2A所以电流最大是0.5A只有“6v,3w”能正常发光把它的电流,电压,电功率写上去I1=0.5AI2=I总=U1=6VU2=U总=R1=R2=R总=P1=3WP2=P总=算出R1和R2填上去(R1=U12/P1,R2=U22/P2)I1=0.5AI2=I总=U1=6VU2=U总=R1=12ΩR2=1.5ΩR总=P1=3WP2=P总=最后用串联时电流相等,电压相加,电阻相加,电功率=电压×电流填表b.并联看电压,可以看出最大的电压只能是3v,只有“3v,6w”的灯泡可以正常发光,把它的电压,电功率写上去I1=I2=I总=U1=U2=3vU总=R1=R2=R总=P1=P2=6wP总=算出R1和R2填上去(R1=U12/P1,R2=U22/P2)I1=I2=I总=U1=U2=3vU总=R1=12ΩR2=1.5ΩR总=P1=P2=6wP总=最后用串联时电流相等,电压相加,电阻相加,电功率=电压×电流填表4.两个“10v,1w”,“5v,5w”的小灯泡,怎样才能让一个灯泡正常发光。5.两个“8v,2w”,“6v,3w”的小灯泡,怎样才能让一个灯泡正常发光。三.不同档位的用电器下表为一台电烤箱的铭牌,其内部简化电路如图12所示,R1和R2均为电热丝。××牌电烤箱额定电压220V额定功率高温档1100W低温档440W电源频率50HZ求:(1)电烤箱在高温档正常工作15min所消耗的电能;(2)电烤箱在低温档正常工作时,R2的阻值是多少;(3)假设在用电高峰时,家庭电路实际电压为200V,电烤箱在高温档的实际功率是多少(实际功率计算结果保留到小数点后1位)?四.串联时功率与电阻的关系(P=I2RT)并联或电压相等(家庭电路中)时功率与电阻的关系(P=U2/R×T)
