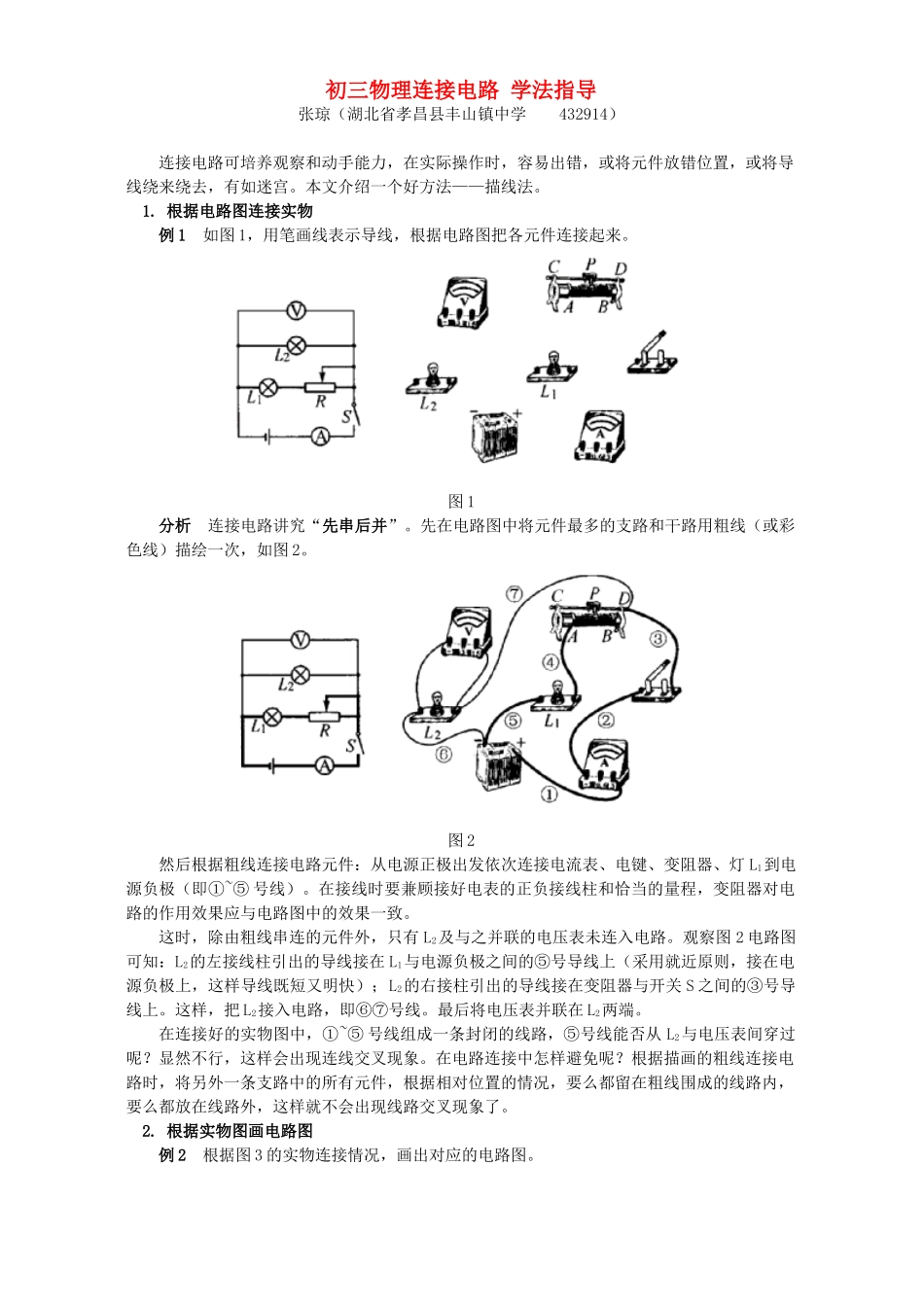

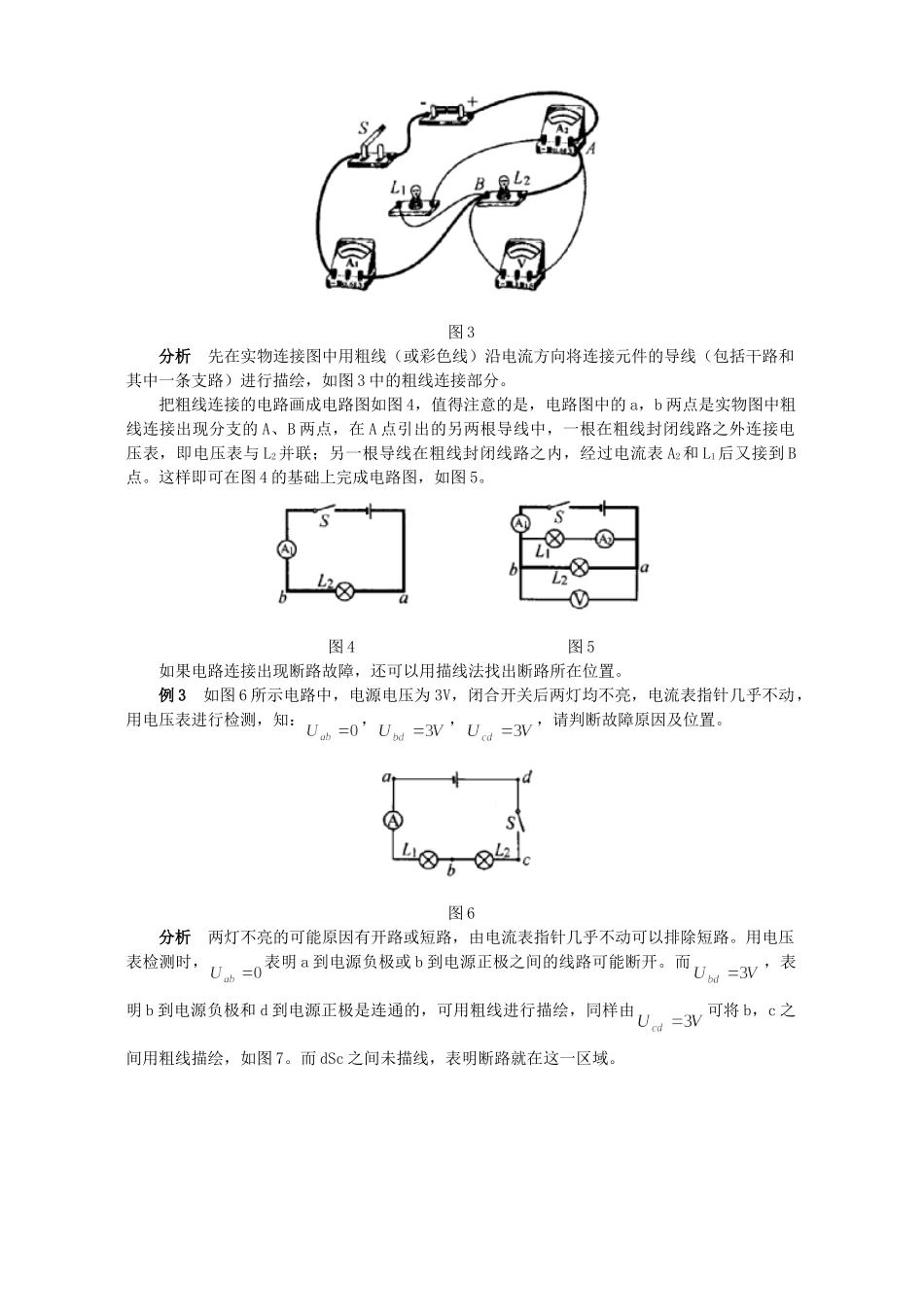

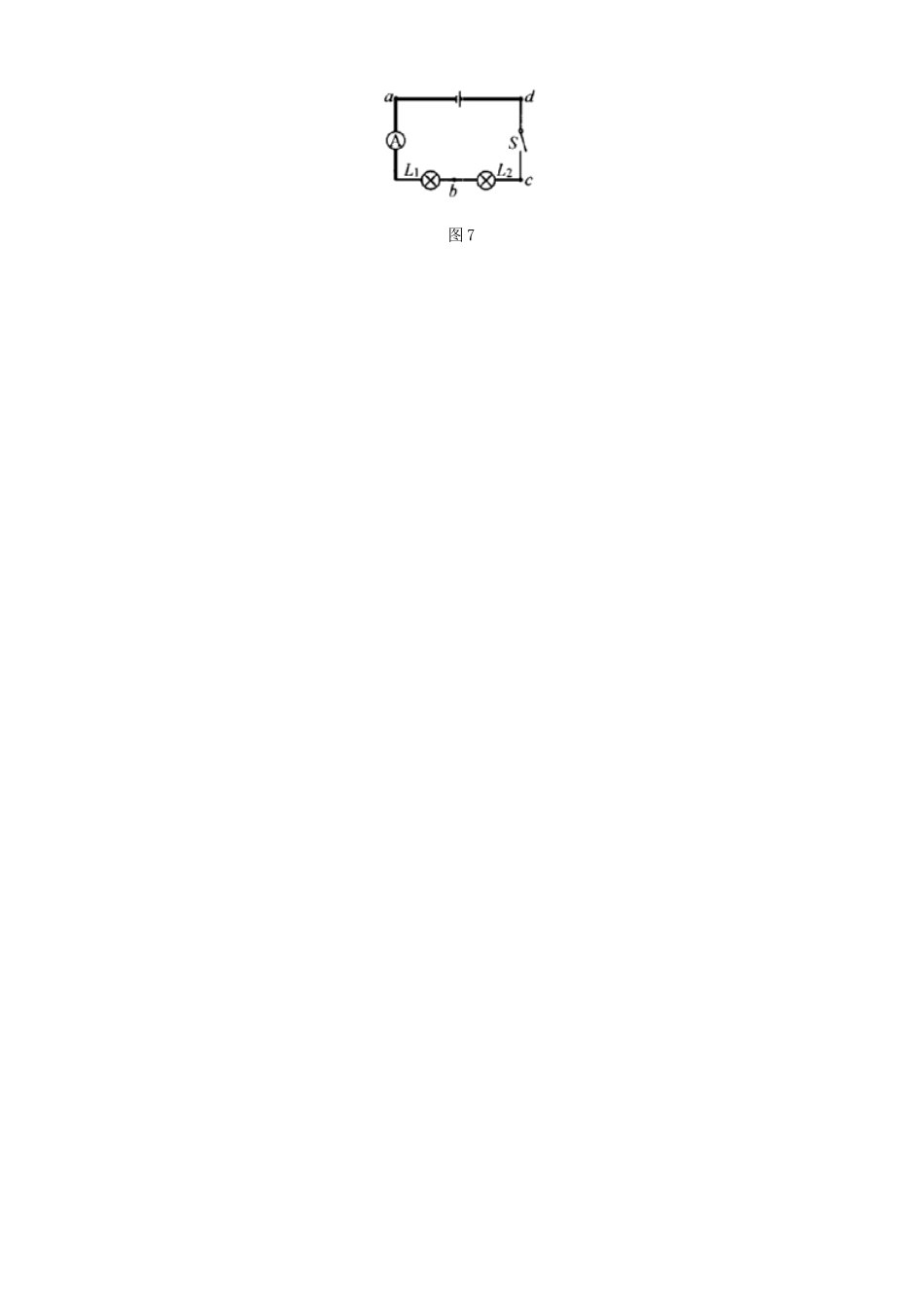

初三物理连接电路学法指导张琼（湖北省孝昌县丰山镇中学432914）连接电路可培养观察和动手能力，在实际操作时，容易出错，或将元件放错位置，或将导线绕来绕去，有如迷宫。本文介绍一个好方法——描线法。1.根据电路图连接实物例1如图1，用笔画线表示导线，根据电路图把各元件连接起来。图1分析连接电路讲究“先串后并”。先在电路图中将元件最多的支路和干路用粗线（或彩色线）描绘一次，如图2。图2然后根据粗线连接电路元件：从电源正极出发依次连接电流表、电键、变阻器、灯L1到电源负极（即①~⑤号线）。在接线时要兼顾接好电表的正负接线柱和恰当的量程，变阻器对电路的作用效果应与电路图中的效果一致。这时，除由粗线串连的元件外，只有L2及与之并联的电压表未连入电路。观察图2电路图可知：L2的左接线柱引出的导线接在L1与电源负极之间的⑤号导线上（采用就近原则，接在电源负极上，这样导线既短又明快）；L2的右接柱引出的导线接在变阻器与开关S之间的③号导线上。这样，把L2接入电路，即⑥⑦号线。最后将电压表并联在L2两端。在连接好的实物图中，①~⑤号线组成一条封闭的线路，⑤号线能否从L2与电压表间穿过呢？显然不行，这样会出现连线交叉现象。在电路连接中怎样避免呢？根据描画的粗线连接电路时，将另外一条支路中的所有元件，根据相对位置的情况，要么都留在粗线围成的线路内，要么都放在线路外，这样就不会出现线路交叉现象了。2.根据实物图画电路图例2根据图3的实物连接情况，画出对应的电路图。图3分析先在实物连接图中用粗线（或彩色线）沿电流方向将连接元件的导线（包括干路和其中一条支路）进行描绘，如图3中的粗线连接部分。把粗线连接的电路画成电路图如图4，值得注意的是，电路图中的a，b两点是实物图中粗线连接出现分支的A、B两点，在A点引出的另两根导线中，一根在粗线封闭线路之外连接电压表，即电压表与L2并联；另一根导线在粗线封闭线路之内，经过电流表A2和L1后又接到B点。这样即可在图4的基础上完成电路图，如图5。图4图5如果电路连接出现断路故障，还可以用描线法找出断路所在位置。例3如图6所示电路中，电源电压为3V，闭合开关后两灯均不亮，电流表指针几乎不动，用电压表进行检测，知：，，，请判断故障原因及位置。图6分析两灯不亮的可能原因有开路或短路，由电流表指针几乎不动可以排除短路。用电压表检测时，表明a到电源负极或b到电源正极之间的线路可能断开。而，表明b到电源负极和d到电源正极是连通的，可用粗线进行描绘，同样由可将b，c之间用粗线描绘，如图7。而dSc之间未描线，表明断路就在这一区域。图7
