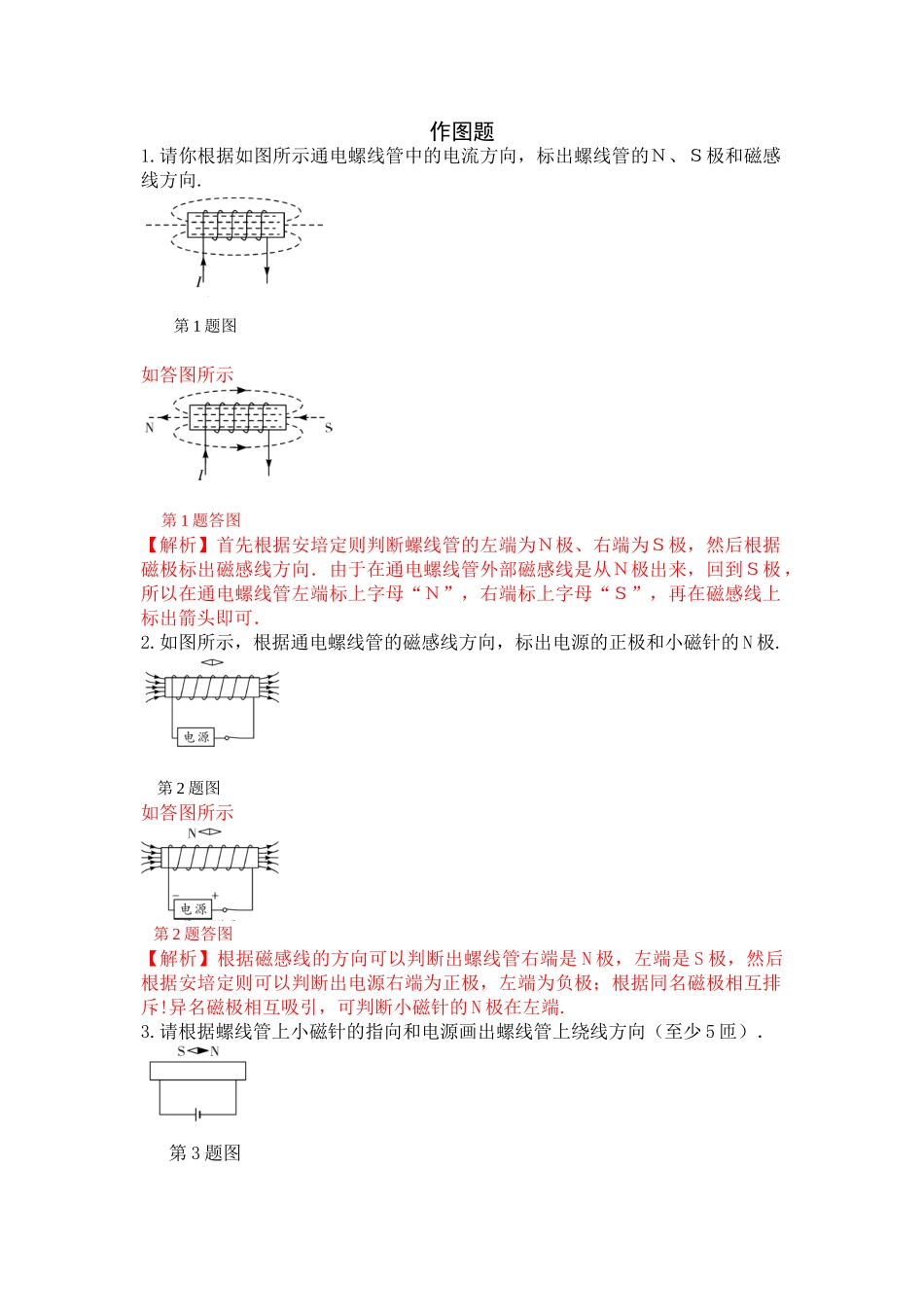

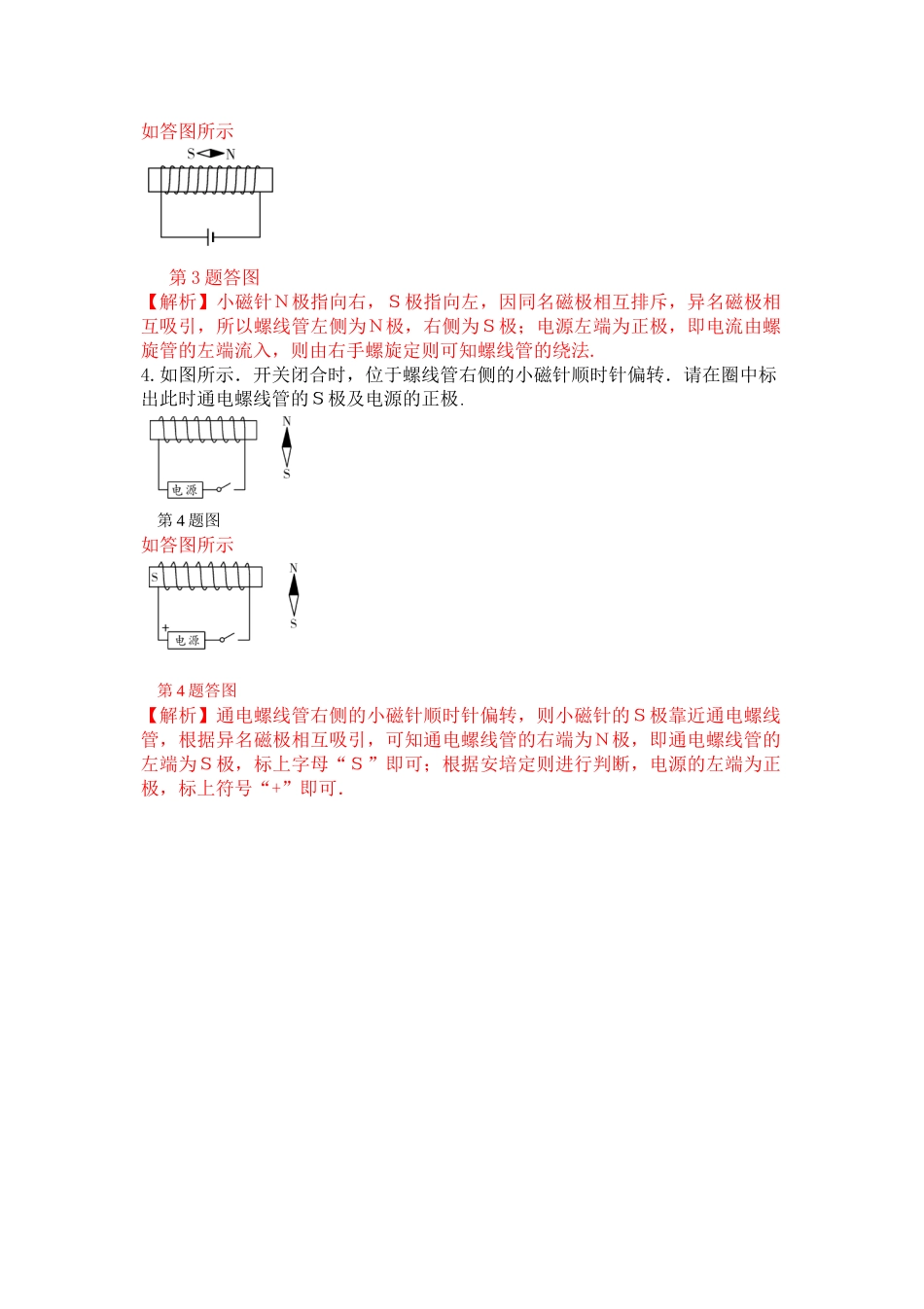

作图题1.请你根据如图所示通电螺线管中的电流方向，标出螺线管的Ｎ、Ｓ极和磁感线方向.第1题图如答图所示第1题答图【解析】首先根据安培定则判断螺线管的左端为Ｎ极、右端为Ｓ极，然后根据磁极标出磁感线方向．由于在通电螺线管外部磁感线是从Ｎ极出来，回到Ｓ极，所以在通电螺线管左端标上字母“Ｎ”，右端标上字母“Ｓ”，再在磁感线上标出箭头即可．2.如图所示，根据通电螺线管的磁感线方向，标出电源的正极和小磁针的N极.第2题图如答图所示第2题答图【解析】根据磁感线的方向可以判断出螺线管右端是N极，左端是S极，然后根据安培定则可以判断出电源右端为正极，左端为负极；根据同名磁极相互排斥!异名磁极相互吸引，可判断小磁针的N极在左端.3.请根据螺线管上小磁针的指向和电源画出螺线管上绕线方向（至少5匝）．第3题图如答图所示第3题答图【解析】小磁针Ｎ极指向右，Ｓ极指向左，因同名磁极相互排斥，异名磁极相互吸引，所以螺线管左侧为Ｎ极，右侧为Ｓ极；电源左端为正极，即电流由螺旋管的左端流入，则由右手螺旋定则可知螺线管的绕法.4.如图所示．开关闭合时，位于螺线管右侧的小磁针顺时针偏转．请在圈中标出此时通电螺线管的Ｓ极及电源的正极．第4题图如答图所示第4题答图【解析】通电螺线管右侧的小磁针顺时针偏转，则小磁针的Ｓ极靠近通电螺线管，根据异名磁极相互吸引，可知通电螺线管的右端为Ｎ极，即通电螺线管的左端为Ｓ极，标上字母“Ｓ”即可；根据安培定则进行判断，电源的左端为正极，标上符号“+”即可．新课标第一网
