电路连接的基本方式VIP免费

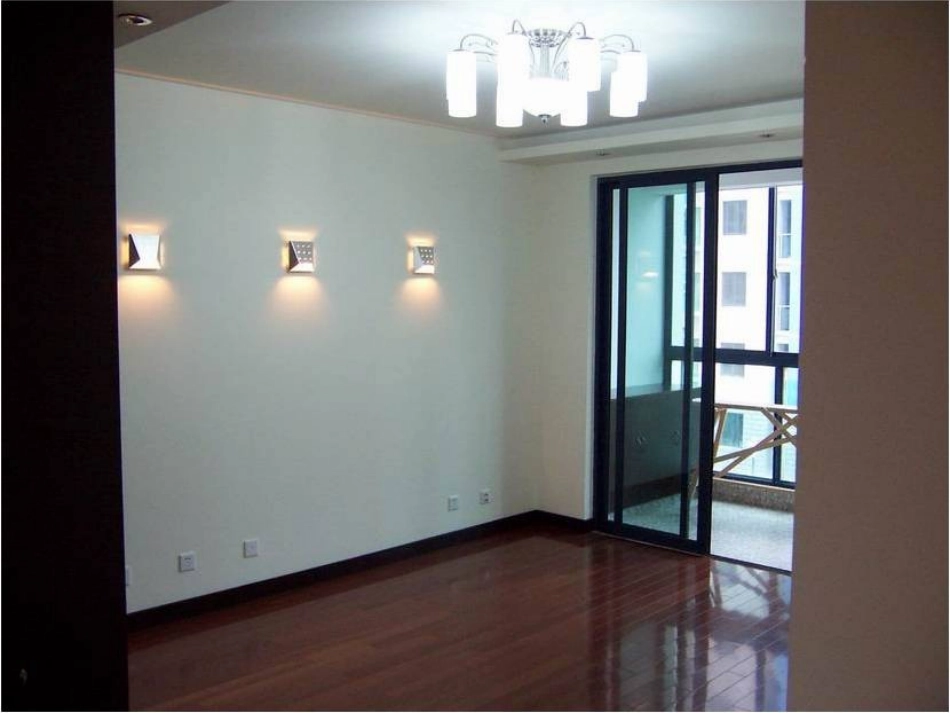

这些用电器是如何连接的？在我的房间里需要安装吊灯和壁灯,电路应当怎样连接呢?现有两个带灯座的小电灯、电池、开关和导线若干，请你试着把它们连接起来，使两个小电灯能同时发光。与同学交流，说说你的设计思路，看看一共有几种不同的连接方式。把有关电路图画在纸上。完成后各组汇报结果（投影展示）。活动一：怎样使两个小电灯亮起来电路图二:SL1L2连接特点：并列L2L1S电路图一:连接特点：逐个顺次怎样使两个小灯泡亮起来串联：把用电器逐个顺次连接起来的方式。并联：把用电器并列地连接起来的方式。用电器连接的基本方式p67L1L2L2干路L1L1所在的支路L2所在的支路AB两点称为分支点SBA实验任务1、学习连接串联电路和并联电路2、探究串联电路和并联电路用电器工作的特点注意连接电路的规范化串联电路串联电路方法方法11：：用导线把电源用电器用导线把电源用电器逐个逐个顺次顺次连接起来，连接起来，改变开关的位置，观察效果。结构特点：整个电路只有一条电流通道，开关的位置对电路没有影响。开关控制的是整个电路。方法方法22：：用导线把用电器用导线把用电器并列地并列地连连接起来接起来，改变开关的位置，观察效果。并联电路并联电路结构特点：整个电路电流有多条通道，开关在电路的不同位置对电路的控制可能不同。•串联电路和并联电路的比较•要求：1、仔细观察•2、认真分析、•3、得出结论活动2（1）在两个小电灯串联且都发光时，取下其中一个小电灯观察到的现象：（3）在两个小电灯并联且都发光时，取下其中一个小电灯观察到的现象：（2）在两个小电灯串联的电路上,再串联一个小电灯,接通电路后,观察到__________________________（4）在两个小灯并联的电路上再并联一个小电灯,观察到____________________p68另一个灯泡熄灭所有灯泡亮度减弱另一个灯泡仍然继续发光且亮度基本不变所有灯泡仍然继续发光且亮度基本不变1.在两个小电灯串联且都发光时，取下其中一个小电灯，你观察到了什么现象？2.在两个小电灯串联的电路中，再串一个小电灯，接通电路后，你观察到什么现象？由此可知：串联电路中电流只有一条通道，如有一个用电器断路，其他用电器就没有电流通过，也就不能工作，这说明：串联电路中的各个用电器相互影响。情境再现，分析得出结论：另一个灯泡熄灭所有灯泡亮度减弱这说明：两个灯泡相互影响1.在两个小电灯并联且都发光时，取下其中一个小电灯，你观察到了什么现象？2.在两个小电灯并联的电路中，再并上一个小电灯，接通总开关（干路开关）后，你观察到什么现象？由此可知：并联电路中电流有多个通道，各用电器彼此独立工作，互不影响。另一个灯泡仍然继续发光且亮度基本不变所有灯泡仍然继续发光且亮度基本不变这说明：两个灯泡互不影响串联电路：把用电器逐个顺次逐个顺次连接起来的电路，没有分支。并联电路：把用电器并列地并列地连接起来的电路，有两条(或多条)路径，电路中有干路和支路之分。电路的连接特点比较：串联电路：各用电器相互影响，任意一个用电器不工作，其他用电器均停止工作。并联电路：各用电器彼此独立工作，互不影响。某一条支路断开时，其他支路上的用电器照常工作。电路的工作特点比较：串联电路：一只开关可控制所有用电器工作，且与开关的位置无关。并联电路：干路上的开关可以控制所有用电器，而支路上的开关只能控制所在支路上的用电器。电路的开关控制特点比较：2.如图所示，两灯泡属于并联接法的是（）1.实验暗盒的表面有两个灯，当开关合上两灯都亮断开开关两灯都熄灭，小明说这两个灯一定是串联，对吗？你将怎么判断？练一练C3.如图所示，只闭合S2，L1、L2是联；当闭合S1、S3，断开S2时L1、L2是联.练一练甲乙4.如图所示，甲图是连接，开关K闭合，灯L1，(填“亮”或“不亮”,下同)灯L2;乙图是连接，开关K断开，灯L1，灯L2。考考你生活与应用家用电器的连接1.正常情况下家用电器都是是连接3.开关和它控制的用电器应该是连接2.你认为墙上的插座和家里其他的用电器应该是连接5.小明发现家里的卫生间安装了照明灯和换气扇（可画成电动机），它们既可同时工作又能各自独立工作，他想知道它们的电路是怎样连接的,你能帮他画出...
