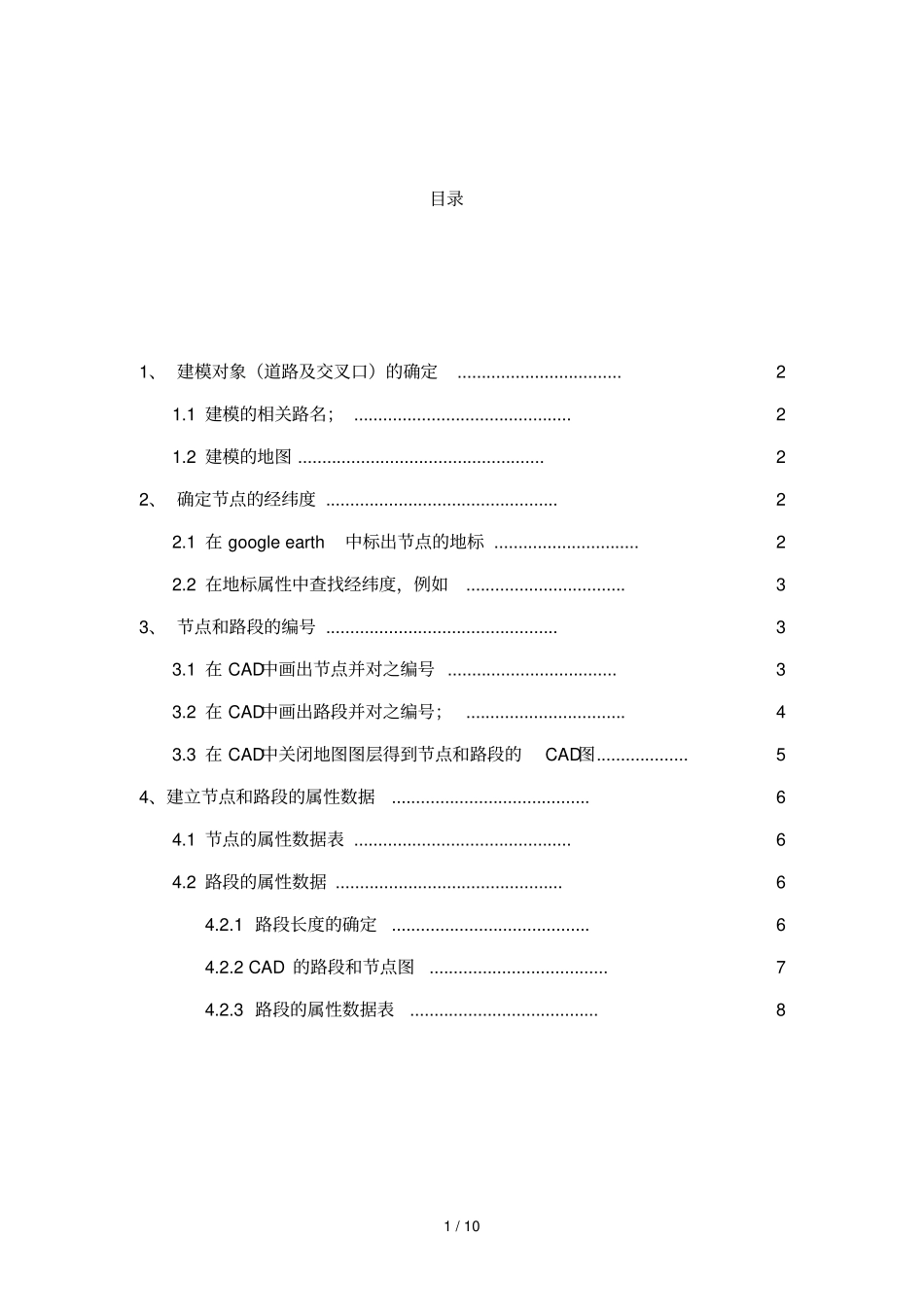

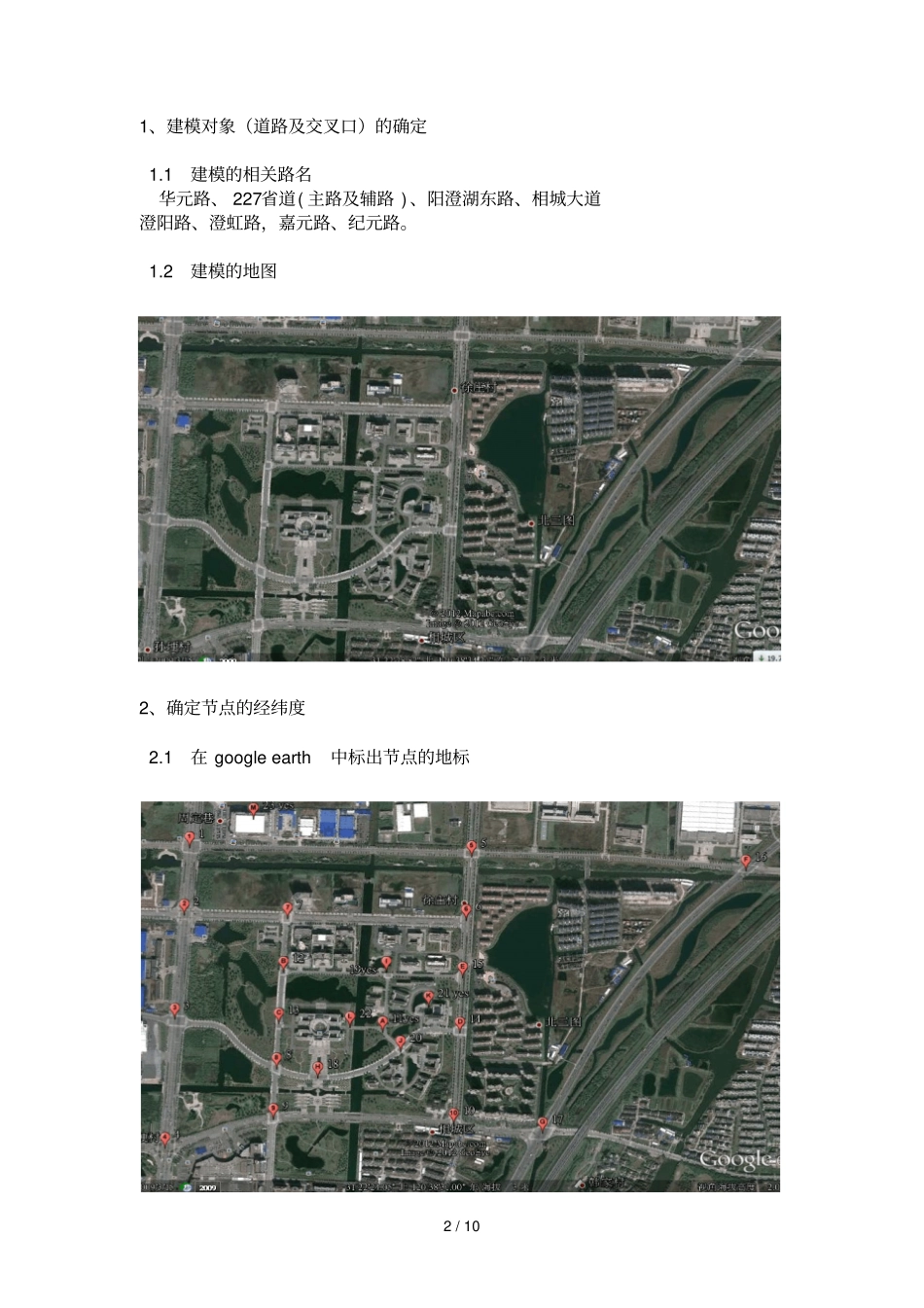

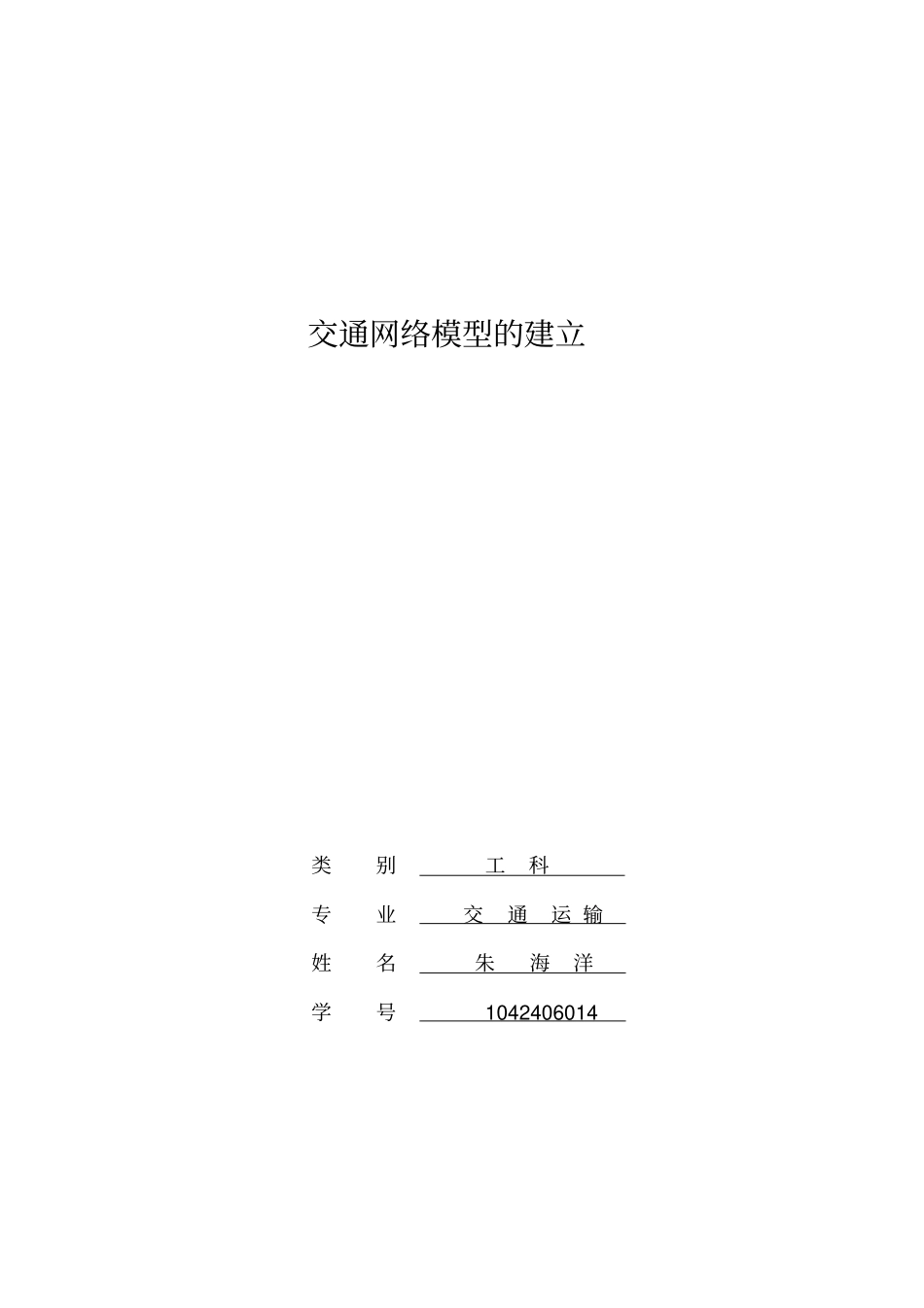

交通网络模型的建立类别工科专业交通运输姓名朱海洋学号10424060141/10目录1、建模对象（道路及交叉口）的确定..................................21.1建模的相关路名；.............................................21.2建模的地图...................................................22、确定节点的经纬度................................................22.1在googleearth中标出节点的地标..............................22.2在地标属性中查找经纬度，例如.................................33、节点和路段的编号................................................33.1在CAD中画出节点并对之编号...................................33.2在CAD中画出路段并对之编号；.................................43.3在CAD中关闭地图图层得到节点和路段的CAD图...................54、建立节点和路段的属性数据.........................................64.1节点的属性数据表.............................................64.2路段的属性数据...............................................64.2.1路段长度的确定.........................................64.2.2CAD的路段和节点图.....................................74.2.3路段的属性数据表.......................................82/101、建模对象（道路及交叉口）的确定1.1建模的相关路名华元路、227省道(主路及辅路)、阳澄湖东路、相城大道澄阳路、澄虹路，嘉元路、纪元路。1.2建模的地图2、确定节点的经纬度2.1在googleearth中标出节点的地标3/102.2在地标属性中查找经纬度，例如3、节点和路段的编号3.1在CAD中画出节点并对之编号说明；a）对各个交叉口编号，共建立23个节点；b）其中红色节点为普通节点，黄色节点为发生吸引节点，分别为编号4/1011,19,21,23节点；c）编号23为域外发生吸引点，因为23处为相城区大润发位置。在CAD中关闭地图图层，得到如下图所示的节点CAD图；3.13.2在CAD中画出路段并对之编号；说明；a)如图所示，一共建立32个路段；b)图片中蓝色路段为普通路段，绿色路段为虚拟路段（连接虚拟节点）；5/10c)其中编号31,32路段为域外虚拟路段。在CAD中关闭地图图层，得到如下图所示的节点CAD图；3.23.3在CAD中关闭地图图层得到节点和路段的CAD图6/103.34、建立节点和路段的属性数据4.1节点的属性数据表节点编号坐标是否吸引是否换乘北纬东经131°22'35.09"北120°37'57.40"东否否231°22'27.48"北120°37'58.63"否否331°22'15.74"北120°38'0.34"东否否431°22'1.16"北120°38'2.78"东否否531°22'39.92"北120°38'30.24"东否否631°22'32.71"北120°38'31.35"东否否731°22'29.21"北120°38'10.67"东否否831°22'12.33"北120°38'13.51"东否否931°22'6.65"北120°38'14.48"东否否1031°22'9.85"北120°38'35.48"东否否1131°22'18.56"北120°38'24.76"东是否1231°22'23.19"北120°38'11.67"东否否1331°22'17.35"北120°38'12.50"东否否1431°22'20.09"北120°38'33.70"东否否1531°22'26.29"北120°38'32.51"东否否1631°22'44.04"北120°39'2.34"东否否1731°22'10.67"北120°38'46.00"东否否1831°22'12.15"北120°38'18.51"东否否1931°22'25.32"北120°38'23.53"东是否2031°22'16.78"北120°38'27.35"东否否2131°22'22.35"北120°38'29.37"东是否2231°22'18.42"北120°38'20.85"东否否2331°22'39.58"北120°38'3.99"东是否4.2路段的属性数据4.2.1路段长度的确定1)在运用googleearth节点之间的路径，如下图的红线所示;7/102)在各路径属性中查找测量长度，类如4.2.2CAD的路段和节点图8/104.2.3路段的属性数据表路段编号起点编号终点编号长度（公里）通行方向图示方式车道数道路名称1120.23双向蓝粗实线6相城大道2230.36双向蓝粗实线6相城大道3340.44双向蓝粗实线6相城大道4490.35双向蓝粗实线4阳澄湖东路59100.56双向蓝粗实线4阳澄湖东路610170.28双向蓝粗实线4阳澄湖东路717161.11双向蓝粗实线4S227省道81650.86双向蓝粗实线4华元路9510.88双向蓝粗实线4华元路10270.33双向蓝实线4嘉元路11760.56双向蓝实线4嘉元路12560.22双向蓝实线4澄阳路136150.19双向蓝实线4澄阳路1415140.21双向蓝实线4澄阳路1514100.32双向蓝实线4澄阳路1614200.2双向蓝实线4纪元路1720180.28双向蓝实线4纪元路9/10181880.13双向蓝实线4纪元路19830.37双向蓝实线4纪元路20890.17双向蓝实线2澄虹路218130.15双向蓝实线2澄虹路2213120.19双向蓝实线2澄虹路231270.19双向蓝实线2澄虹路2412190.32双向蓝实线2无2519110.2双向蓝实线2无2611210.17双向蓝实线2无2721140.14双向蓝实线2无2811200.1双向蓝实线2无2921151.14单向绿实线1虚拟路段301960.3单向绿实线1虚拟路段312350.7单向绿实线1虚拟路段322310.23单向绿实线1虚拟路段
