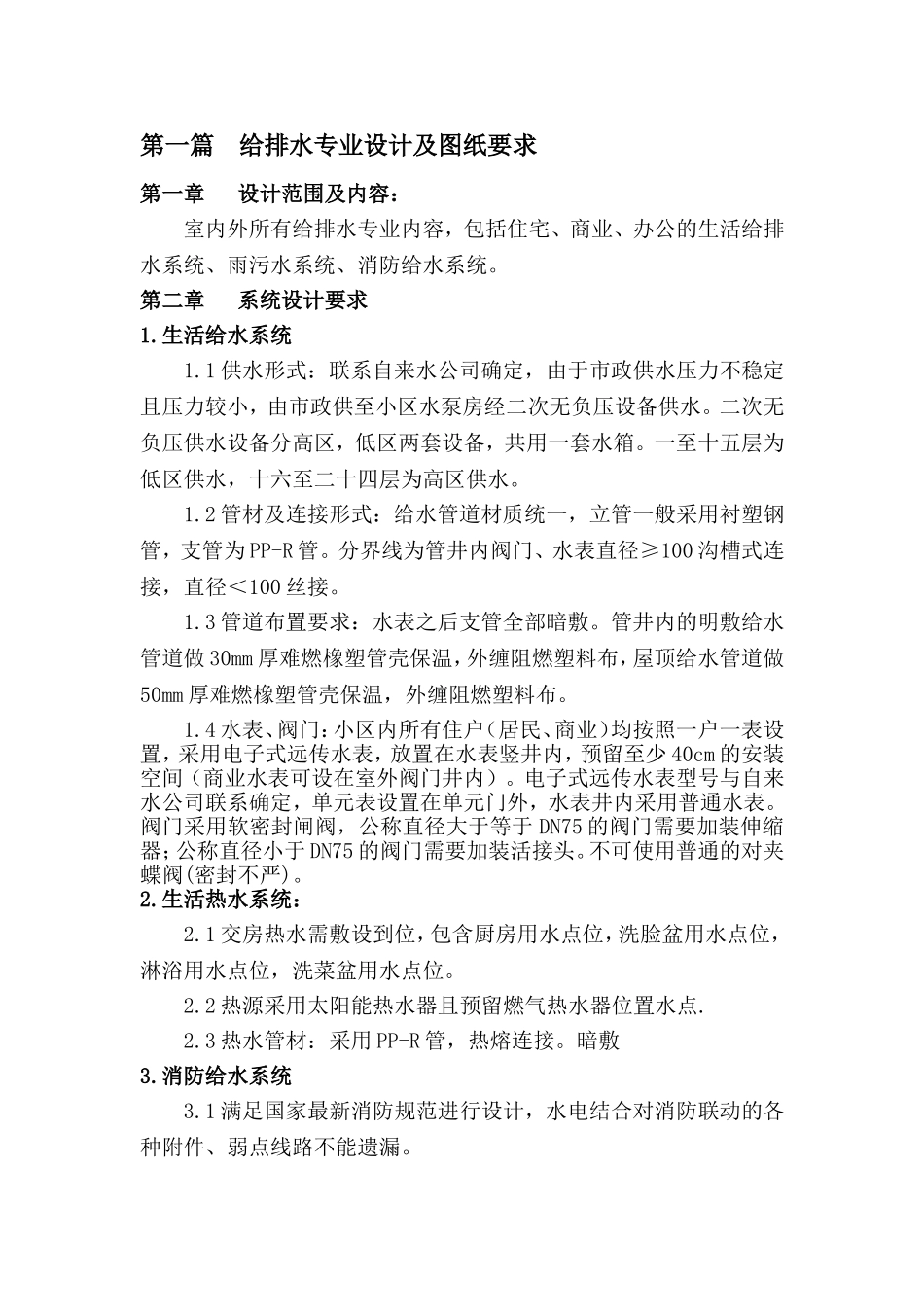

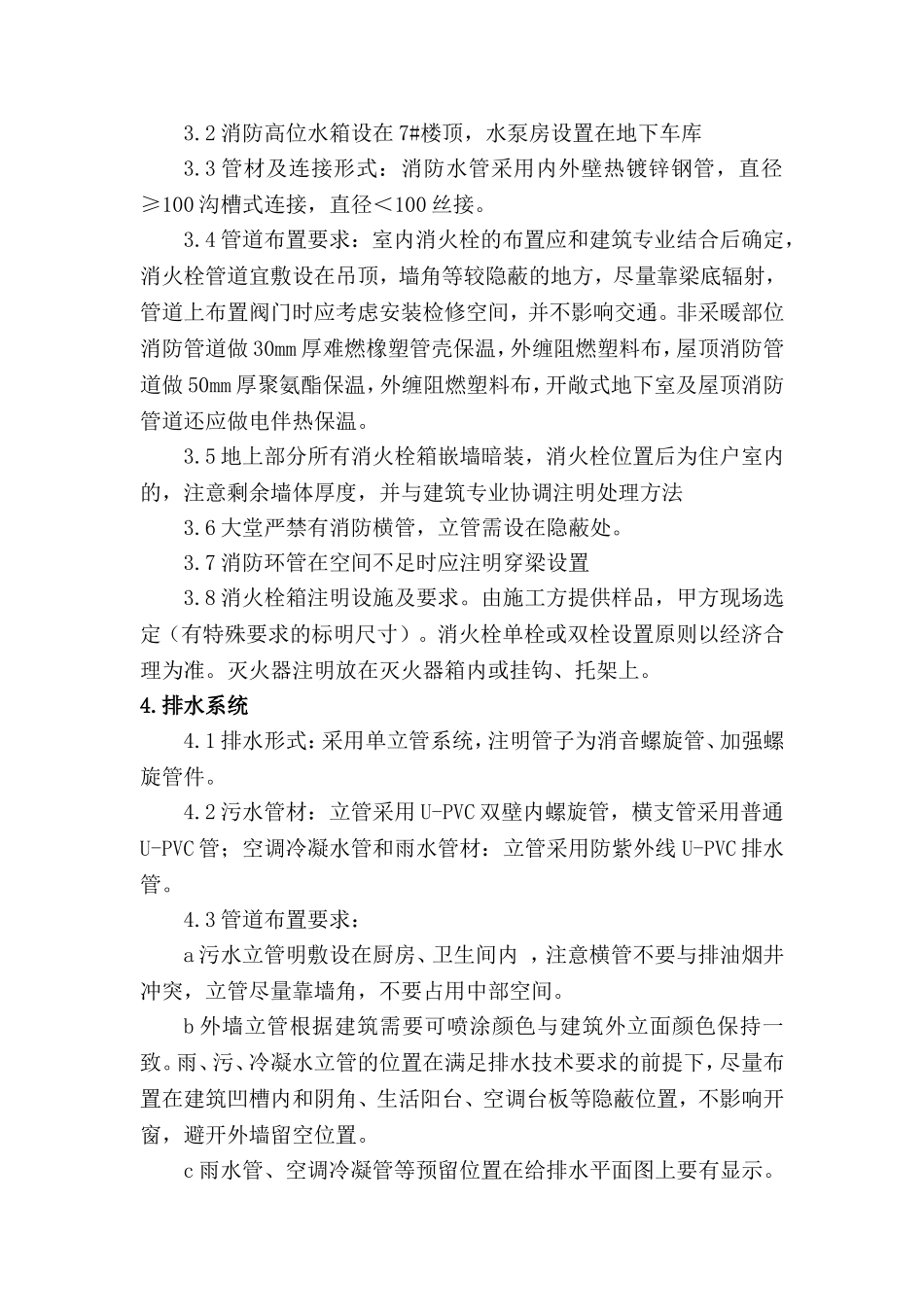

第一篇给排水专业设计及图纸要求第一章设计范围及内容：室内外所有给排水专业内容，包括住宅、商业、办公的生活给排水系统、雨污水系统、消防给水系统。第二章系统设计要求1.生活给水系统1.1供水形式：联系自来水公司确定，由于市政供水压力不稳定且压力较小，由市政供至小区水泵房经二次无负压设备供水。二次无负压供水设备分高区，低区两套设备，共用一套水箱。一至十五层为低区供水，十六至二十四层为高区供水。1.2管材及连接形式：给水管道材质统一，立管一般采用衬塑钢管，支管为PP-R管。分界线为管井内阀门、水表直径≥100沟槽式连接，直径＜100丝接。1.3管道布置要求：水表之后支管全部暗敷。管井内的明敷给水管道做30mm厚难燃橡塑管壳保温，外缠阻燃塑料布，屋顶给水管道做50mm厚难燃橡塑管壳保温，外缠阻燃塑料布。1.4水表、阀门：小区内所有住户（居民、商业）均按照一户一表设置，采用电子式远传水表，放置在水表竖井内，预留至少40cm的安装空间（商业水表可设在室外阀门井内）。电子式远传水表型号与自来水公司联系确定，单元表设置在单元门外，水表井内采用普通水表。阀门采用软密封闸阀，公称直径大于等于DN75的阀门需要加装伸缩器；公称直径小于DN75的阀门需要加装活接头。不可使用普通的对夹蝶阀(密封不严)。2.生活热水系统：2.1交房热水需敷设到位，包含厨房用水点位，洗脸盆用水点位，淋浴用水点位，洗菜盆用水点位。2.2热源采用太阳能热水器且预留燃气热水器位置水点.2.3热水管材：采用PP-R管，热熔连接。暗敷3.消防给水系统3.1满足国家最新消防规范进行设计，水电结合对消防联动的各种附件、弱点线路不能遗漏。3.2消防高位水箱设在7#楼顶，水泵房设置在地下车库3.3管材及连接形式：消防水管采用内外壁热镀锌钢管，直径≥100沟槽式连接，直径＜100丝接。3.4管道布置要求：室内消火栓的布置应和建筑专业结合后确定，消火栓管道宜敷设在吊顶，墙角等较隐蔽的地方，尽量靠梁底辐射，管道上布置阀门时应考虑安装检修空间，并不影响交通。非采暖部位消防管道做30mm厚难燃橡塑管壳保温，外缠阻燃塑料布，屋顶消防管道做50mm厚聚氨酯保温，外缠阻燃塑料布，开敞式地下室及屋顶消防管道还应做电伴热保温。3.5地上部分所有消火栓箱嵌墙暗装，消火栓位置后为住户室内的，注意剩余墙体厚度，并与建筑专业协调注明处理方法3.6大堂严禁有消防横管，立管需设在隐蔽处。3.7消防环管在空间不足时应注明穿梁设置3.8消火栓箱注明设施及要求。由施工方提供样品，甲方现场选定（有特殊要求的标明尺寸）。消火栓单栓或双栓设置原则以经济合理为准。灭火器注明放在灭火器箱内或挂钩、托架上。4.排水系统4.1排水形式：采用单立管系统，注明管子为消音螺旋管、加强螺旋管件。4.2污水管材：立管采用U-PVC双壁内螺旋管，横支管采用普通U-PVC管；空调冷凝水管和雨水管材：立管采用防紫外线U-PVC排水管。4.3管道布置要求：a污水立管明敷设在厨房、卫生间内，注意横管不要与排油烟井冲突，立管尽量靠墙角，不要占用中部空间。b外墙立管根据建筑需要可喷涂颜色与建筑外立面颜色保持一致。雨、污、冷凝水立管的位置在满足排水技术要求的前提下，尽量布置在建筑凹槽内和阴角、生活阳台、空调台板等隐蔽位置，不影响开窗，避开外墙留空位置。c雨水管、空调冷凝管等预留位置在给排水平面图上要有显示。d如雨水管设在室内需采用热镀锌钢管，卡箍连接。e排水立管与出户横管的链接宜设两个45度弯的形式，有条件的宜设置清扫或检修口。并排或相邻的排水出户横管能合并的宜合并后排出，以减少室外排水井数量。f并排出屋面立管能合并的宜合并后出屋面，以减少管道出屋面的节点数。g排水支管标高必须明确，尽可能增大室内有效净空。h污水、雨水、冷凝水管应绘制系统图，系统图中应标明三通开口高度。5.外网给排水、消防系统5.1供水形式：需甲方联系自来水公司确定供水方案（民用、商业、消防、幼儿园的区分方案）5.2二次供水设备应满足安全使用和节能、节地、节水、节材的要求，并应符合环境保护、施工安装、操作管理、维修检测等要求。5.3二次供水应充分利用城镇供水管网压力，并依据城镇供水管网条件，...
