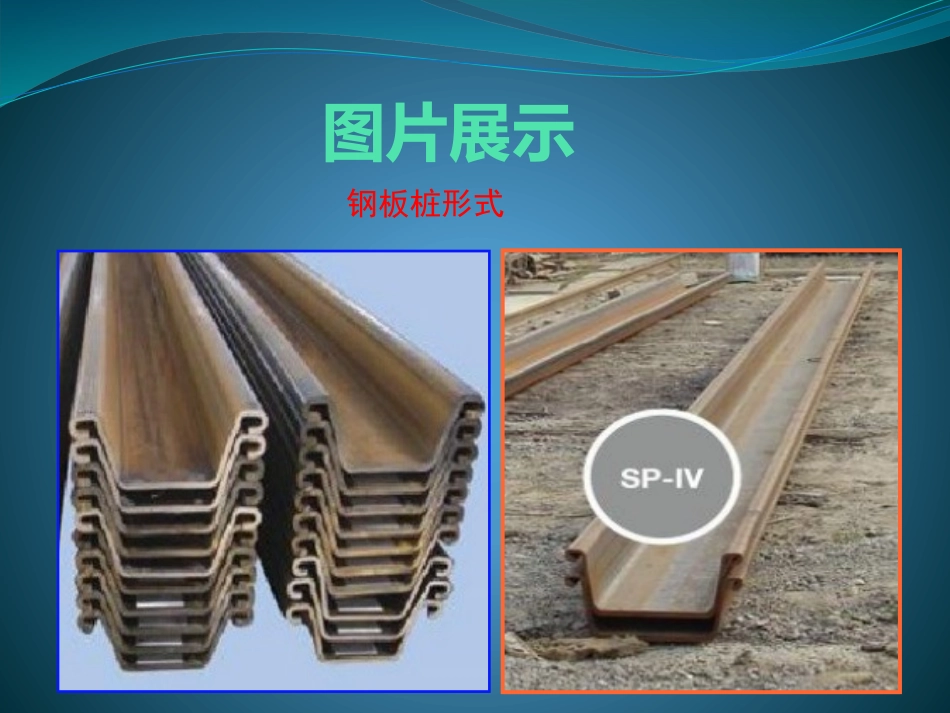

综合管廊及同步建设工程基坑支护技术培训二零一七年四月钢板桩一、支护方案选择本工程所施工工段支护类型为钢板桩和钻孔灌注桩两种支护形式。主要采用钢板桩支护，局部采用钻孔灌注桩支护。图片展示钢板桩形式图片展示压桩钢围檩及钢支撑板桩墙围檩钢支撑图片展示部分参数安装后形式钢板桩施工4、施工工艺流程准备工作工程测量桩机就位基坑开挖钢板桩拔出打桩压密注浆填缝安装钢围檩及支撑开挖导槽钢板桩封口结构施工钢板桩整形板桩墙放线定位二、支护结构设计1、钢板桩支护设计（1）钢板桩采用500×225×27.6热轧U型钢板桩，局部区段含有卵石、砂砾，如钢板桩施工困难，先进行引孔或施工导槽。（2）设置2道钢围檩，围檩采用45C双拼工字钢，相应围檩位置设置φ609×14钢管内支撑，水平间距4.0m，局部可根据基坑形状进行微调。围檩内支撑位置详见基坑支护纵断面。（3）Ⅰ工段GK0+920～GK1+142、Ⅱ工段FK+000～FK0+440里程段由于淤泥厚度大采用21m长钢板桩无法嵌入到软土下部好土层，故采用坑内土体加固进行被动区加固。采用双轴水泥土搅拌桩工艺进行加固，加固至-12m，桩长约16m。水泥土搅拌桩加固面积置换率不低于60%。二、支护结构设计2、钻孔灌注桩支护设计设计采用钻孔灌注桩+内支撑+止水帷幕方案，坑内集水明排。（1）灌注桩桩径0.8m，桩间距1.2或1.6m，桩顶设置800×500钢筋混凝土冠梁，各区段主筋配筋详见图纸中表4-1及围护桩、冠梁配筋设计图。桩长度见表4-1及基坑支护纵断面图。（2）灌注桩后侧设置钢板桩止水帷幕；FK0+840～FK0+952里程段管廊西侧靠近高压线，钢板桩无法施工，采用旋喷桩止水帷幕，距支护桩中心线0.15m设置桩径0.8m的高压旋喷桩止水帷幕，两灌注桩之间设置两根旋喷桩，桩间距0.55m，与灌注桩搭接宽度250mm，桩长详见图纸中纵断面图。（3）设置2～4道钢围檩，围檩采用45C双拼工字钢，相应围檩位置设置钢管内支撑，内支撑采用∅609×14钢管，水平间距4.0m，局部可根据基坑形状进行微调。围檩及内支撑位置详见图纸中基坑支护纵断面。四、基坑支护与基坑要求1、一般要求（1）施工前要调查、明确临近是否存在地下水管道（如给水管、污水管、雨水管等）老化、渗漏水现象，以免地表水渗入基坑侧壁土中，增加不利因素，并禁止生活用水、地面污水等地表水随意排放至基坑内。（2）距离基坑顶部3.0m设置1.2米高的安全护栏，并用密目网封闭，3米以内不得堆土堆料。夜间设红色警示标志。（3）施工期间应采取有效的地表排水以及基坑内部的排水措施。设计地表及基坑内部的截、排水沟，基坑周边地表应构筑排水沟并硬化地表，防止地表水向地下渗透。（4）局部区域高于场平设计标高，需先进行场地平整至场平设计标高，基坑每侧场平宽度不小于基坑开挖深度的2倍。四、基坑支护与基坑要求2、钢板桩及钢支撑施工（1）钢围檩采用双拼45c工字钢，钢支撑采用∅609×14、∅478×10钢管；支护钢板桩采用500×225×27.6型热轧U型小趾口钢板桩，止水钢板桩可采用其他型号钢板桩。（2）钢板桩采用Q295bz，其他钢材均采用Q235B，焊条采用E43型。（3）支护桩桩位偏差应不大于100mm，垂直度偏差不大于1/150。（4）钢板桩平面转角处作加强处理。（5）施工基底拖板时，在钢板桩与拖板间加设沥青木丝板以方便施工后钢板桩的拔除及减小对拖板的破坏。（6）对钢板桩打入困难地段可采用长螺旋钻机等设备引孔。（7）钢板桩在基坑回填后方可拔除，但应考虑拔桩对周边环境的影响，调整拔桩速率。拔桩后产生的桩位孔穴应及时用水灰比0.5:1的42.5R级的普通硅酸盐水泥净浆注浆填充。注浆深度同钢板桩长度，注浆管紧贴钢板桩沿着基坑长度方向间距0.7m、注浆压力0.5Mpa，并根据监测数据确定拔除速度，防止周边土体沉陷。（8）所有钢构件必须挺直、平整，支撑安装完毕后应及时检查各节点连接状况。（9）施工单位应保证钢板桩的施工质量及止水封闭可靠性，确保基坑在开挖过程中不出现渗水、管涌现象。四、基坑支护与基坑要求3、灌注桩施工桩径为800mm，桩间距1200或1600mm，桩顶设800×500mm冠梁，桩及冠梁混凝土强度C30，桩身砼保护层50mm。（1）钻孔灌注桩施工前，应探明和清除桩位处的地下障碍物。（2）...
