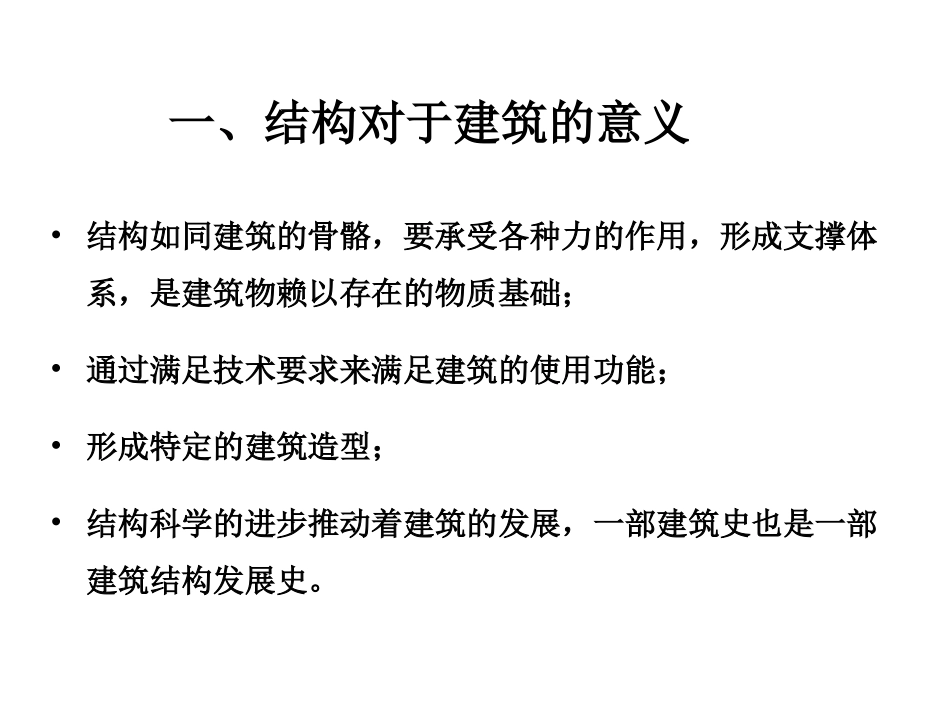

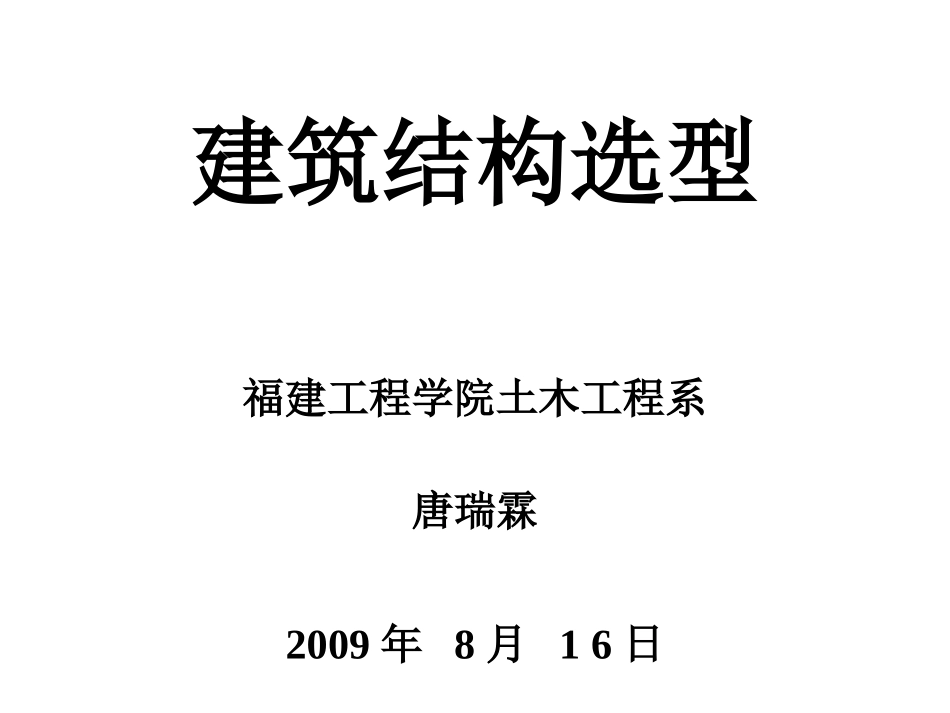

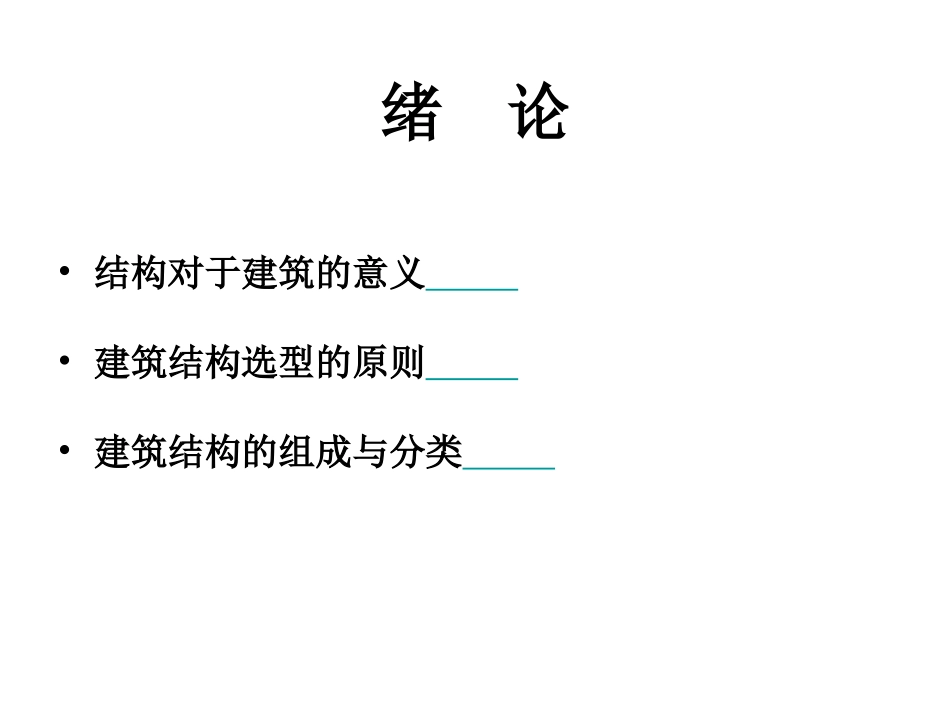

建筑结构选型福建工程学院土木工程系唐瑞霖2009年8月16日绪论•结构对于建筑的意义•建筑结构选型的原则•建筑结构的组成与分类•结构如同建筑的骨骼，要承受各种力的作用，形成支撑体系，是建筑物赖以存在的物质基础；•通过满足技术要求来满足建筑的使用功能；•形成特定的建筑造型；•结构科学的进步推动着建筑的发展，一部建筑史也是一部建筑结构发展史。一、结构对于建筑的意义建筑结构的定义•建筑结构是形成一定空间及造型，并具有承受人为和自然界施加于建筑物的各种荷载作用，使建筑物得以安全使用的骨架，用来满足人类的生产、生活需求以及对建筑物的美观要求。•建筑结构是在建筑中，由若干构件（如梁、板、柱等）连接而构成的能承受各种外界作用（如荷载、温度变化、地基不均匀沉降等）的体系。建筑结构与建筑设计的关系（一）•建筑结构是建筑三大构成要素中建筑技术的组成内容，是保证房屋安全的重要手段。•建筑结构的型式是为了满足建筑功能要求，为创造建筑的美而服务。•建筑结构与建筑设计是两个既相互独立又紧密联系的专业工种。建筑结构与建筑设计的关系（二）•建筑结构是解决支撑体系问题，处于服务地位，由注册结构师完成。•建筑设计是解决功能、适用和美观的问题，处于先行与主导地位，由注册建筑师完成。•建筑设计必须和建筑结构有机结合起来，只有真正符合结构逻辑的建筑才具有真实的表现力和实际的可行性，富有建筑的个性。二、建筑结构选型的原则在建筑设计中，空间组合和建筑造型的主要环节是选择最佳结构方案，即结构选型。结构选型应遵循以下原则：（1）适应建筑功能的要求对于有些公共建筑，其功能有视听要求，如：体育馆为保证较好的观看视觉效果，比赛大厅内不能设柱，必须采用大跨度结构；大型超市为满足购物的需要，室内空间具有流动性和灵活性，所以应采用框架结构。（2）满足建筑造型的需要对于建筑造型复杂、平面和立面特别不规则的建筑结构选型，要按实际需要在适当部位设置防震缝，形成较多有规则的结构单元。（3）充分发挥结构自身的优势每种结构型式都有各自的特点和不足，有其各自的适用范围，所以要结合建筑设计的具体情况进行结构选型。（4）考虑材料和施工的条件由于材料和施工技术的不同，其结构形式也不同。例如：砌体结构所用材料多为就地取材，施工简单，适用于低层、多层建筑。当钢材供应紧缺或钢材加工、施工技术不完善时，不可大量采用钢结构。（5）尽可能降低造价当几种结构形式都有可能满足建筑设计条件时，经济条件就是决定因素，尽量采用能降低工程造价的结构形式。三、建筑结构的组成与分类建筑结构的组成主要包括各种构件：•柱•梁•板•桁架杆件•网架杆件•索•膜建筑结构按材料分类•混凝土结构•砌体结构（砖、砌块、石）•钢结构•木结构•索和膜结构•组合结构•其它金属结构（铝合金、不锈钢）建筑结构按受力和构造特点分类混合结构体系•多层和高层建筑结构框架结构体系剪力墙结构体系平面结构体系：排架（桁架）、•单层大跨度建筑结构门式刚架、拱空间结构体系：薄壳、网架网壳、悬索、索和膜第一章混合结构体系•混合结构是指一个建筑物的承重体系中采用两种或两种以上的结构类型•混合结构一般指砖混结构，即墙体、基础等竖向承重构件采用砖砌体结构，楼盖、屋盖等水平承重构件采用装配式或现浇钢筋混凝土结构•砖墙既是承重结构，又是围护结构•砌体结构所用材料便于就地取材，施工较简单，施工进度快，技术要求低，施工设备简单•砌体结构刚度较大，强度低，整体性差，抗震性能差•综合经济指标好，实际造价低廉•平面布置灵活性差，使用面积较小，建筑立面效果厚实•砖墙在防寒、隔热、隔音、抗风雨侵袭和化学稳定性等建筑物理性能方面较为优越、物美价廉，但自重较大•适用于六层及以下的住宅、宿舍、办公室、学校、医院等民用建筑以及中小型工业建筑第一节优缺点和应用范围•横墙承重方案•纵墙承重方案•纵横墙承重方案•内框架承重方案•与结构选型有关的构造要求第二节混合结构房屋的墙体布置横墙承重方案•受力特点：楼层荷载通过板、梁传至横墙，横墙作为主要的竖向承重构件，...
