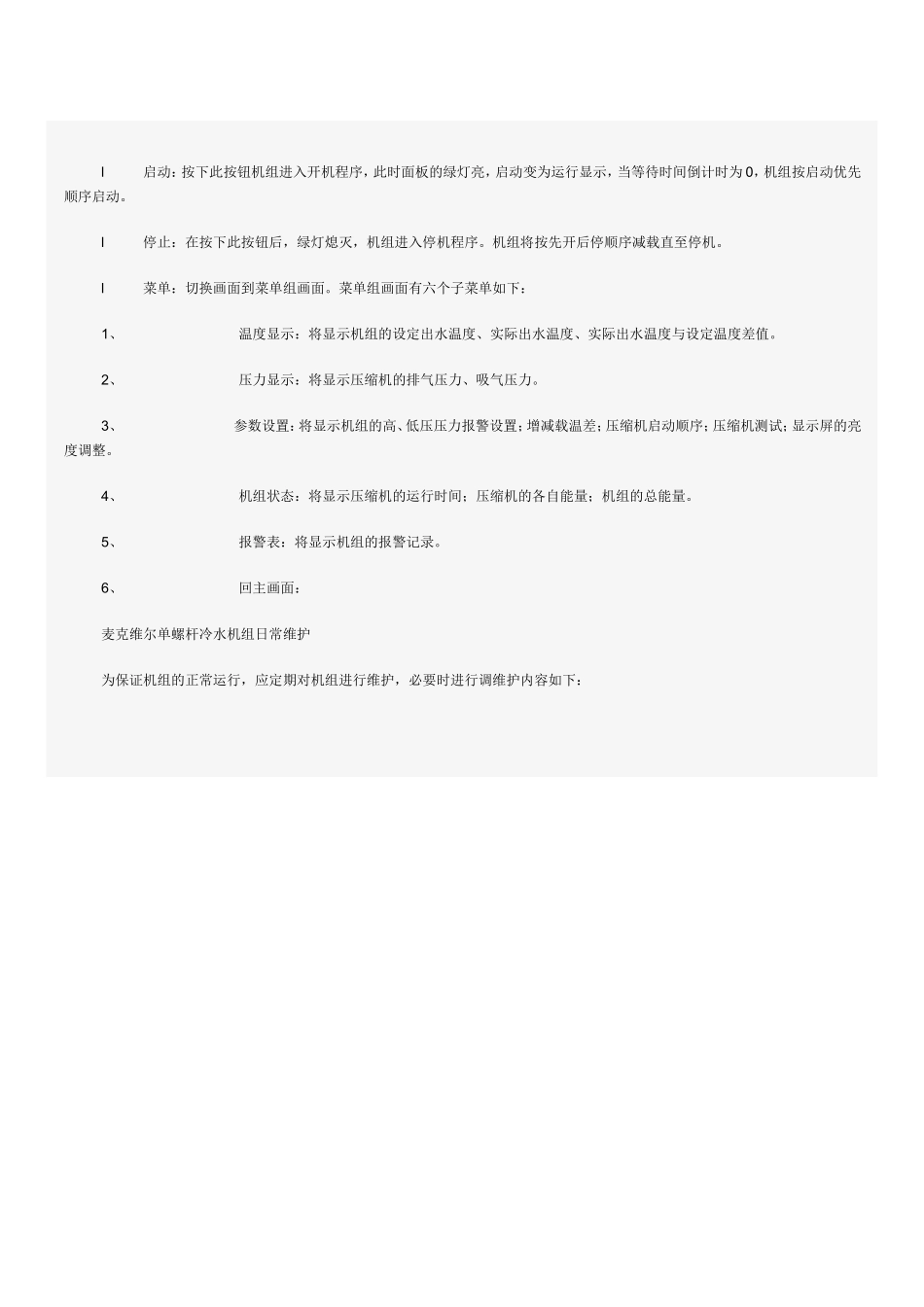

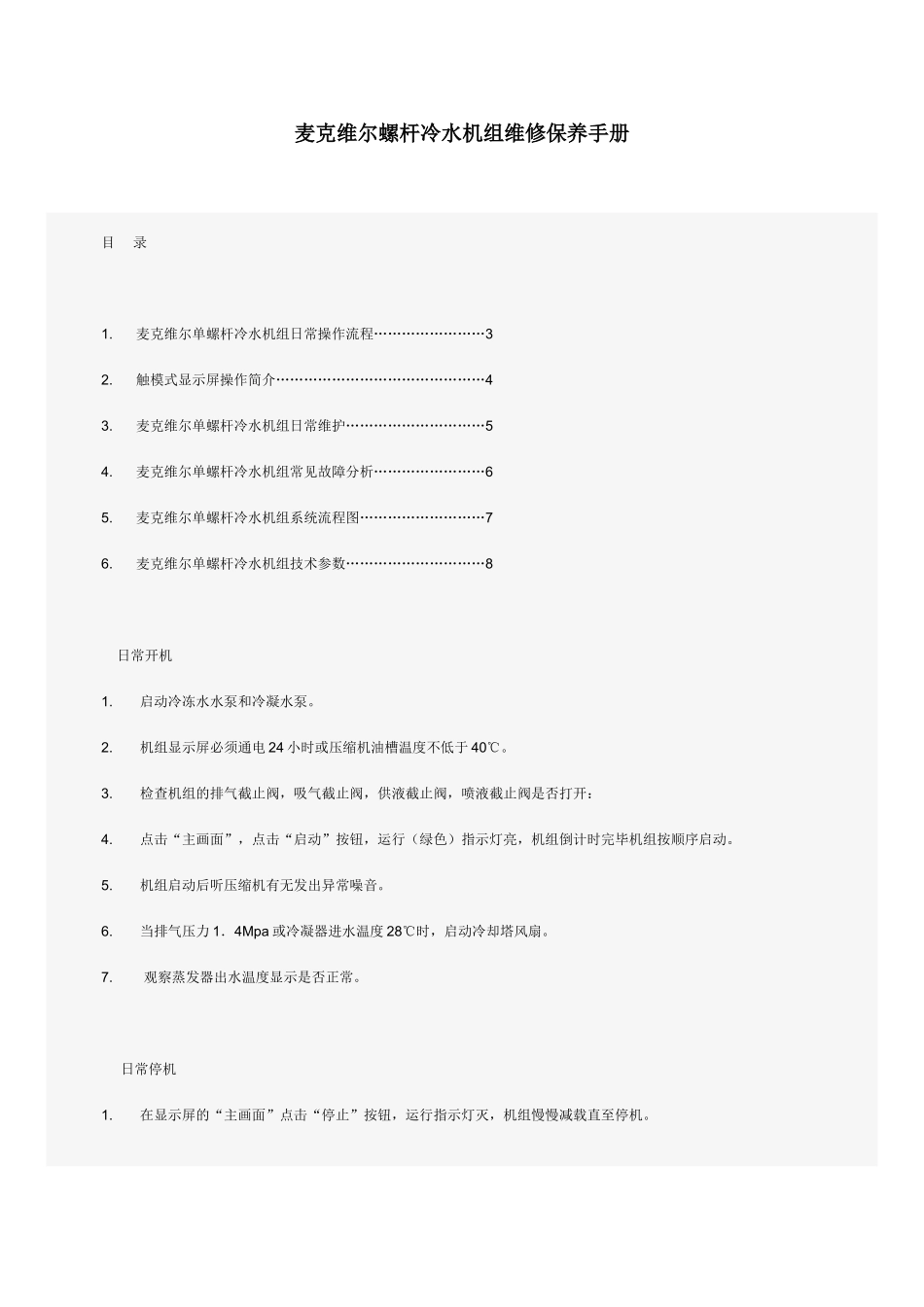

麦克维尔螺杆冷水机组维修保养手册目录1.麦克维尔单螺杆冷水机组日常操作流程……………………32.触模式显示屏操作简介………………………………………43.麦克维尔单螺杆冷水机组日常维护…………………………54.麦克维尔单螺杆冷水机组常见故障分析……………………65.麦克维尔单螺杆冷水机组系统流程图………………………76.麦克维尔单螺杆冷水机组技术参数…………………………8日常开机1.启动冷冻水水泵和冷凝水泵。2.机组显示屏必须通电24小时或压缩机油槽温度不低于40℃。3.检查机组的排气截止阀，吸气截止阀，供液截止阀，喷液截止阀是否打开：4.点击“主画面”，点击“启动”按钮，运行（绿色）指示灯亮，机组倒计时完毕机组按顺序启动。5.机组启动后听压缩机有无发出异常噪音。6.当排气压力1．4Mpa或冷凝器进水温度28℃时，启动冷却塔风扇。7.观察蒸发器出水温度显示是否正常。日常停机1.在显示屏的“主画面”点击“停止”按钮，运行指示灯灭，机组慢慢减载直至停机。2.停止冷凝水水泵与冷却塔风扇。3.待蒸发器出水温度高于15℃后停止冷冻水水泵。长期停机如长时间停机需断开主电源，当环境温度低于5℃时，必须将蒸发器与冷凝器内的水放干净，避免冻坏机组。紧急停机当机组出现紧急故障（如压缩机噪音异常、控制线路短路等）需紧急停机时，按机组控制面板上的红色急停开关。麦克维尔单螺杆冷水机组触摸式显示屏操作简介麦克维尔单螺杆冷水机组是单色触摸式显示屏，具有中文显示、显示亮度可调等功能使用方便、操作简单。在使用时注意表面清洁，勿用硬物将表面划伤。触摸式显示屏的操作1、触摸式显示屏上电后，显示屏将显示系统（英文）菜单：A、（Download）下载程序B、（Uploap）上载程序C、（Copy）拷贝程序D、（Contrast）亮度调节E、（Run）进入运行画面2、点击“Run”将显示麦克维尔单螺杆冷水机组主画面，点击“主画面”后显示：设定温度、出水温度、总能量、等待时间，在屏幕下方有三个按键分别为：启动、停止、菜单。l设定温度：为机组冷冻水出水温度，设定范围4～12℃，通过右侧的＋/－键改变设定温度，每按键一次温度改变0．1℃。l出水温度：所测实际冷冻水出水温度。l总能量：机组运行时的总能量。l等待时间：按下启动键后显示离压缩机启动的倒计时间。压缩机启动后将显示0。l启动：按下此按钮机组进入开机程序，此时面板的绿灯亮，启动变为运行显示，当等待时间倒计时为0，机组按启动优先顺序启动。l停止：在按下此按钮后，绿灯熄灭，机组进入停机程序。机组将按先开后停顺序减载直至停机。l菜单：切换画面到菜单组画面。菜单组画面有六个子菜单如下：1、温度显示：将显示机组的设定出水温度、实际出水温度、实际出水温度与设定温度差值。2、压力显示：将显示压缩机的排气压力、吸气压力。3、参数设置：将显示机组的高、低压压力报警设置；增减载温差；压缩机启动顺序；压缩机测试；显示屏的亮度调整。4、机组状态：将显示压缩机的运行时间；压缩机的各自能量；机组的总能量。5、报警表：将显示机组的报警记录。6、回主画面：麦克维尔单螺杆冷水机组日常维护为保证机组的正常运行，应定期对机组进行维护，必要时进行调维护内容如下：麦克维尔单螺杆冷水机组常见故障分析故障现象故障分析故障处理相序错1.主电源接线错误调整主电源接线2.电压过高或过低调整供电电压3.相序保护器损坏更换相序保护器冷冻无水流1．水系统无水或有空气补充水量,排除空气2．控制连接线松脱紧固连接线3．水泵故障检查水泵4．水流保护装置损坏更换水流保护装置冷却水无水流同冷冻水无水流同冷冻水无水流高排气压力报警1．制冷剂系统有不凝性气体抽空、重新充制冷剂2．制冷剂充注过量放出多余制冷剂3．排气截止阀未打开将阀打开4．冷凝器出水温度过高检查水流量是否适当；冷凝管结垢；冷却塔冷却效果差低吸气压力报警1．膨胀阀开度小调整膨胀阀2．膨胀阀的开关管电磁阀损坏更换电磁阀3．吸气截止阀未打开将截止阀打开4．制冷剂不足检漏、补充制冷剂5．冷冻水出水温度太低检查水流量；出水温度传感器失效电机过电流报警1．在最高负荷时电压过低检查供电电压,压降是否过大2．主电源连接...
