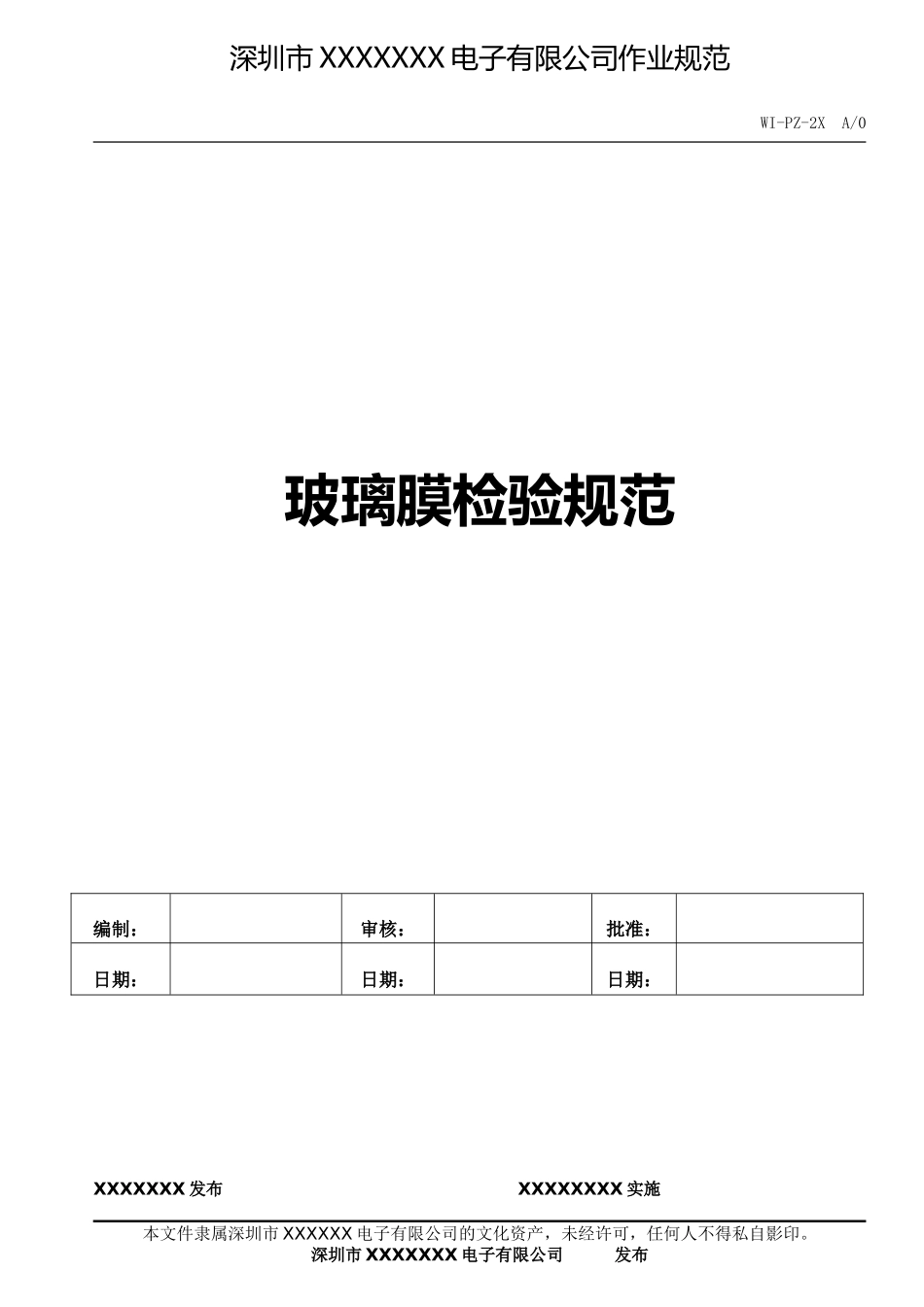

深圳市XXXXXXX电子有限公司作业规范WI-PZ-2XA/0玻璃膜检验规范XXXXXXX发布XXXXXXXX实施本文件隶属深圳市XXXXXX电子有限公司的文化资产,未经许可,任何人不得私自影印。深圳市XXXXXXX电子有限公司发布编制:审核:批准:日期:日期:日期:深圳市XXXXXX电子有限公司文件编号:WI-PZ-2X文件版本:A/0文件标题:玻璃膜检验规范页码:第2页共9页1.目的:为了检测玻璃膜的性能,保障所提供的产品能持续满足客户的需求。2.适用范围:适用于本公司所生产玻璃膜产品的检测,以及需要我司提供检测报告的玻璃膜产品。3.检验环境:正常日光灯(800-1200LUX光照),距离30cm处以45角目视10秒;试验应在温度23±2℃和相对湿度50±5%中进行。4.产品检验:检验人员利用试验仪器进行检验和判断;4.1每批次来料至少要做1pc的性能测试:透光率、铅笔硬度、落球测试等等。2深圳市XXXXXX电子有限公司文件编号:WI-PZ-2X文件版本:A/0文件标题:玻璃膜检验规范页码:第3页共9页100pcs<来料数量>1pc,性能测试抽测1pc;1000pcs<来料数量>100pcs,性能测试抽测3pcs;10000pcs<来料数量>1000pcs,性能测试抽测5pcs;5.性能测试项目:(一)透光率测试(二)耐磨测试(三)硬度测试(铅笔划痕)3深圳市XXXXXX电子有限公司文件编号:WI-PZ-2X文件版本:A/0文件标题:玻璃膜检验规范页码:第4页共9页(四)落球测试(跌落)(五)拉力测试(六)耐油污(疏水)测试(七)排气性能测试(八)触摸灵敏度测试(九)1D/2D硬度测试下面分别对以上测试项目进行说明,测试时根据不同玻璃膜的材质进行甄别分类测试。4深圳市XXXXXX电子有限公司文件编号:WI-PZ-2X文件版本:A/0文件标题:玻璃膜检验规范页码:第5页共9页一.透光率测试检验人员利用透光仪进行判断。透光率越高产品的贴膜效果越好。1.2仪器名称:透光仪1.3检验依据:参照产品材质规格、承认书。1.4操作步骤:5深圳市XXXXXX电子有限公司文件编号:WI-PZ-2X文件版本:A/0文件标题:玻璃膜检验规范页码:第6页共9页1.4.1启动仪器电源,等待仪器启动后自检完成后开始测试;1.4.2把待测试的玻璃膜撕掉保护层,放置在测试处(如下图示);1.4.3读取测试数值,记录测得的“可视光”数值;1.4.4取不同的测试点测试4次,取最小值记录;6深圳市XXXXXX电子有限公司文件编号:WI-PZ-2X文件版本:A/0文件标题:玻璃膜检验规范页码:第7页共9页7深圳市XXXXXX电子有限公司文件编号:WI-PZ-2X文件版本:A/0文件标题:玻璃膜检验规范页码:第8页共9页1.5结果判定参考范围:透光率玻璃膜透光率93%1.6记录测试结果。备注:名词解释可见光(即可视光):是电磁波谱中人眼可以感知的部分,可见光谱没有精确的范围;一般人的眼睛可以感知的电磁波的波长在400到700纳米之间,但还有一些人能够感知到波长大约在380到780纳米之间的电磁波。正常视力的人眼对波长约为555纳米的电磁波最为敏感,这种电磁波处于光学频谱的绿光区域。8深圳市XXXXXX电子有限公司文件编号:WI-PZ-2X文件版本:A/0文件标题:玻璃膜检验规范页码:第9页共9页二.耐磨测试用与玻璃膜材质相对应硬度的铅笔,在500G重力的推动下匀速在玻璃膜表面划动测试,以测试玻璃膜的抗刮性能。2.1仪器名称:耐磨实验机2.2检验依据:参照国标GB/T6739-1996涂膜硬度铅笔测定法。2.3操作步骤:2.3.1去掉待测试玻璃膜的保护层,在测试机屏膜上贴敷好,不能有气泡、灰尘,把测试机放置在测试区,把其固定好;2.3.2启动仪器电源,按开启键启动测试,设定测试速率在45-50rpm/min,行程:50mm的范围内,然后按STOP键停止测试,并把计数器清零;9深圳市XXXXXX电子有限公司文件编号:WI-PZ-2X文件版本:A/0文件标题:玻璃膜检验规范页码:第10页共9页2.3.3调整测试用铅笔,设定角度为45;(此处参照硬度测试中3.3.1中准备铅笔的方法)2.3.4放置500G的砝码,使其能作用力在铅笔上,不因铅笔的磨损而受影响;2.3.5按启动键开始测试,计数器会自动计录测试次数,测试100次手动停止仪器运行。10深圳市XXXXXX电子有限公司文件编号:WI-PZ-2X文件版本:A/0文件标题:玻璃膜检验规范页码:第11页共9页11深圳市XXXXXX电子有限公司文件编号:WI...
